مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی

مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی

نام تجاری: KAZ Circuit
شماره مدل: PCBA-B-00201
مقدار تولیدی: 1 pc
قیمت: USD/pc
شرایط پرداخت: T/T, Western Union, Paypal
توانایی عرضه: 20,000 Square Meters / Month
اطلاعات دقیق
Place of Origin:
China
گواهی:
ISO9001, TS16949, UL, RoHS
دسته بندی:
طراحی pcba
مواد:
FR-4
لایه های:
8 لایه
ضخامت تخته:
1.6 میلی متر
مس:
1 اونس
سطح:
ENIG
Packaging Details:
Bubble Wrap
Supply Ability:
20,000 Square Meters / Month
برجسته کردن:

طراحی هیئت مدیره PCB

,

طراحی هیئت مدیره الکترونیکی

توضیحات محصول

HDI تخته مدار چاپی مونتاژ 8 لایه با کنترل مقاومت PCBA طراحی

مشخصات دقیق:


لایه ها8 لایه
موادFR-4
ضخامت تخته1.6 میلی متر
ضخامت مس1 اونس
درمان سطحENIG
فروش ماسک و صفحه ابریشمسبز
استاندارد کیفیتکلاس 2 IPC، تست 100٪ E
گواهینامه هاTS16949، ISO9001، UL، RoHS



چه کاری می تونه برای شما بکنه:


  • طراحی PCB&PCBA
  • تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
  • منابع اجزای
  • مجموعه PCB/SMT/DIP


برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:


  • فایل Gerber، با مشخصات دقیق PCB
  • لیست BOM (بهتر با فومارت اکسل)
  • عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)


اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!

ظرفیت تولید کننده:


ظرفیتدو طرفه: 12000 متر مربع در ماه
چند لایه: 8000 متر مربع / ماه
حداقل عرض خط/فاصله4/4 میلی (1 میلی = 0.0254 میلی متر)
ضخامت تخته0.3~4.0mm
لایه ها۱ تا ۲۰ لایه
موادFR-4، آلومینیوم، PI
ضخامت مس0.5 تا 4 اونس
مواد TgTg140~Tg170
حداکثر اندازه PCB۶۰۰*۱۲۰۰ میلی متر
اندازه سوراخ0.2mm (+/- 0.025)
درمان سطحHASL، ENIG، OSP


ظرفیت SMT


مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی 0




     طراحی PCBAفرآیند ایجاد طرح و قرار دادن اجزای مدار الکترونیکی بر روی یک صفحه مدار چاپی است.طراحی PCBAبرای موفقیت در ساخت و استفاده از دستگاه های الکترونیکی ضروری است.

برخی از جنبه های کلیدی طراحی PCBA عبارتند از:

ضبط طرحی:
تعریف عملکرد و اتصال مدارهای الکترونیکی.
اجزای مناسب و بسته بندی مناسب را انتخاب کنید.
جریان منطقی و رعایت قوانین طراحی را تضمین می کند

طرح PCB:
ابعاد تخته، شکل و ساختار لایه را تعریف کنید.
قطعات را به بهترین نحو برای عملکرد، مدیریت حرارتی و قابلیت تولید قرار دهید.
کابل های مسیر برای اتصال اجزای با در نظر گرفتن یکپارچگی سیگنال، توزیع قدرت و سازگاری الکترومغناطیسی (EMC)
شامل دستورالعمل های طراحی برای تولید (DFM).

انتخاب و قرار دادن قطعات:
اجزای بر اساس الزامات الکتریکی، مکانیکی و محیطی را انتخاب کنید.
اجزای را برای به حداقل رساندن طول ردیاب، بهینه سازی مسیرهای سیگنال و آسان سازی مونتاژ ترتیب دهید.
جهت گیری قطعات، خنک سازی و دسترسی برای آزمایش یا بازکاری را در نظر بگیرید.

طرح قدرت:
طراحی یک شبکه توزیع برق کارآمد برای ریل های ولتاژ مختلف
پیاده سازی خازن های جدا کننده، تنظیم کننده های ولتاژ و سایر مدارهای مدیریت قدرت.
مطمئن شوید که آن را به درستی به زمین می اندازید و صدا / موج را به حداقل می رسانید.

صداقت سیگنال و EMC:
کنترل مقاومت ردیابی، مسیر و پایان سیگنال های دیجیتال با سرعت بالا.
استفاده از محافظ، فیلتر و سایر تکنیک ها برای کاهش تداخل الکترومغناطیسی (EMI).
حفاظت از تخلیه الکترواستاتیک (ESD) را در نظر بگیرید.

مدیریت حرارتی:
شناسایی اجزای گرمایش و ارائه راه حل های خنک کننده مناسب.
شامل راه های حرارتی، بخاری های حرارتی، و ملاحظات جریان هوا.

آزمایش و قابلیت تولید:
شامل نقاط آزمایش، پرش ها و سایر ویژگی ها برای تسهیل آزمایش در مدار.
دستورالعمل های DFM را در مورد ماسک جوش ، چاپ صفحه نمایش و سایر جنبه های مربوط به مونتاژ دنبال کنید.

طراحی PCBAبه طور معمول شامل استفاده از نرم افزار تخصصی CAD (طراحی با کمک کامپیوتر) ، مانند Altium Designer، Eagle یا KiCad، برای گرفتن طرح، قرار دادن PCB،و فایل های تولید لازم را تولید کنید.

طراحی PCBAپیچیدگی این پروژه بستگی به الزامات پروژه، تراکم اجزای آن، سرعت سیگنال و عوامل دیگر دارد.طراحی PCBAنیاز به درک خوبی از اصول مدار الکترونیکی، فرآیندهای تولید و بهترین شیوه های طراحی دارد.

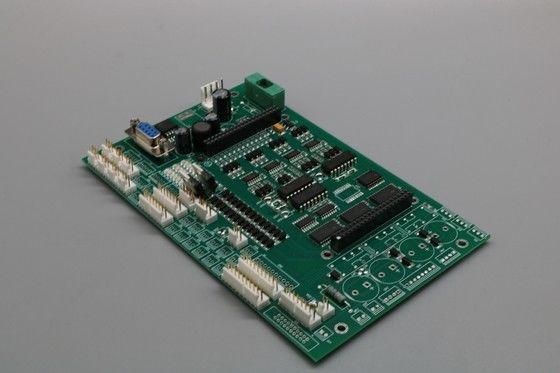

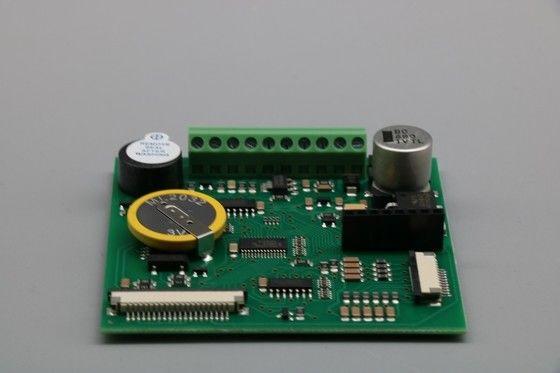

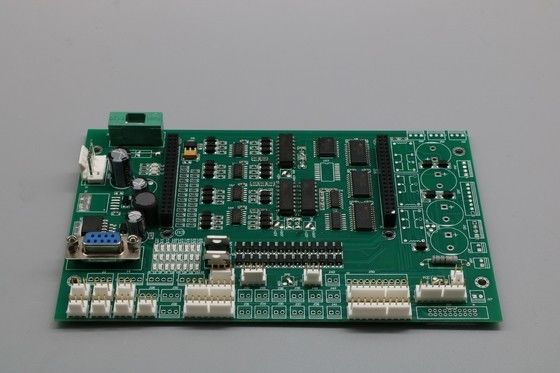

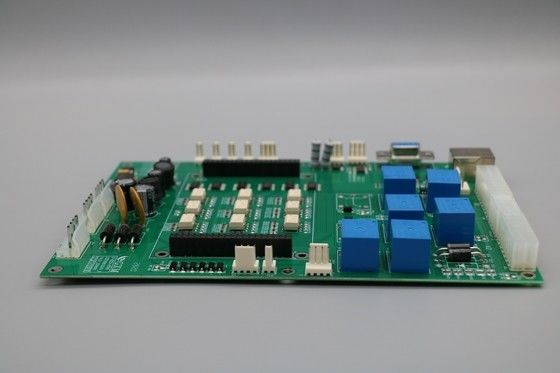

عکس از اينمونتاژ صفحه مدار چاپی HDI 8 لایه برای تلفن همراه تلفن همراه با کنترل مقاومت
مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی 1
مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی 2
مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی 3
مونتاژ صفحه مدار چاپی HDI 8 لایه با کنترل مقاومت PCBA طراحی 4
