صفحه های مدار چاپی الکترونیکی OEM PCB مونتاژ شنژن برای طراحی PCB کامپیوتر کوچک 1 اونس 1.6mm

صفحه های مدار چاپی الکترونیکی OEM PCB مونتاژ شنژن برای طراحی PCB کامپیوتر کوچک 1 اونس 1.6mm



مشخصات دقیق:




چه کاری می تونه برای شما بکنه:


• طراحی PCB&PCBA
• تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
• منابع اجزای
• مجموعه PCB/SMT/DIP

برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:


• فایل Gerber، با مشخصات دقیق PCB
• لیست BOM (بهتر با فومارت اکسل)
• عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)

اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!

ظرفیت تولید کننده:




ظرفیت SMT





    طراحی PCBA فرآیند ایجاد طرح و قرار دادن اجزای مدار الکترونیکی بر روی یک صفحه مدار چاپی است.طراحی PCBAبرای موفقیت در ساخت و استفاده از دستگاه های الکترونیکی ضروری است.

برخی از جنبه های کلیدی طراحی PCBA عبارتند از:

ضبط طرحی:
تعریف عملکرد و اتصال مدارهای الکترونیکی.
اجزای مناسب و بسته بندی مناسب را انتخاب کنید.
جریان منطقی و رعایت قوانین طراحی را تضمین می کند
طرح PCB:
ابعاد تخته، شکل و ساختار لایه را تعریف کنید.
قطعات را به بهترین نحو برای عملکرد، مدیریت حرارتی و قابلیت تولید قرار دهید.
کابل های مسیر برای اتصال اجزای با در نظر گرفتن یکپارچگی سیگنال، توزیع قدرت و سازگاری الکترومغناطیسی (EMC)
شامل دستورالعمل های طراحی برای تولید (DFM).

انتخاب و قرار دادن قطعات:
اجزای بر اساس الزامات الکتریکی، مکانیکی و محیطی را انتخاب کنید.
اجزای را برای به حداقل رساندن طول ردیاب، بهینه سازی مسیرهای سیگنال و آسان سازی مونتاژ ترتیب دهید.
جهت گیری قطعات، خنک سازی و دسترسی برای آزمایش یا بازکاری را در نظر بگیرید.
طرح قدرت:
طراحی یک شبکه توزیع برق کارآمد برای ریل های ولتاژ مختلف
پیاده سازی خازن های جدا کننده، تنظیم کننده های ولتاژ و سایر مدارهای مدیریت قدرت.
مطمئن شوید که آن را به درستی به زمین می اندازید و صدا / موج را به حداقل می رسانید.
صداقت سیگنال و EMC:
کنترل مقاومت ردیابی، مسیر و پایان سیگنال های دیجیتال با سرعت بالا.
استفاده از محافظ، فیلتر و سایر تکنیک ها برای کاهش تداخل الکترومغناطیسی (EMI).
حفاظت از تخلیه الکترواستاتیک (ESD) را در نظر بگیرید.
مدیریت حرارتی:
شناسایی اجزای گرمایش و ارائه راه حل های خنک کننده مناسب.
شامل راه های حرارتی، بخاری های حرارتی، و ملاحظات جریان هوا.
آزمایش و قابلیت تولید:
شامل نقاط آزمایش، پرش ها و سایر ویژگی ها برای تسهیل آزمایش در مدار.
دستورالعمل های DFM را در مورد ماسک جوش ، چاپ صفحه نمایش و سایر جنبه های مربوط به مونتاژ دنبال کنید.

طراحی PCBAبه طور معمول شامل استفاده از نرم افزار تخصصی CAD (طراحی با کمک کامپیوتر) ، مانند Altium Designer، Eagle یا KiCad، برای گرفتن طرح، قرار دادن PCB،و فایل های تولید لازم را تولید کنید.

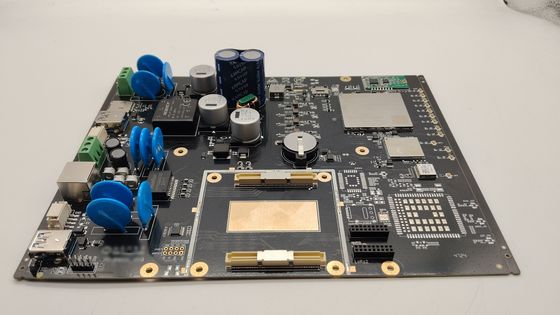

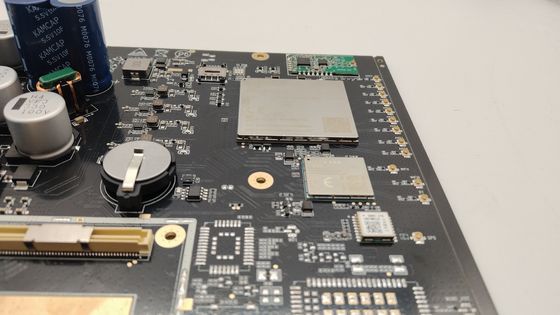

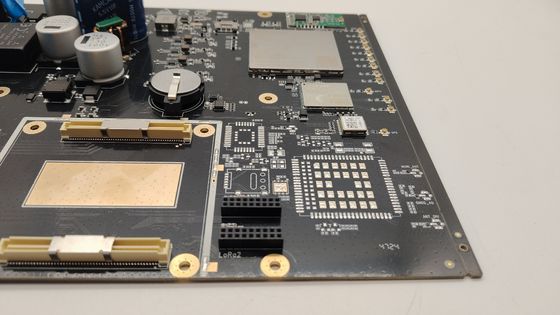

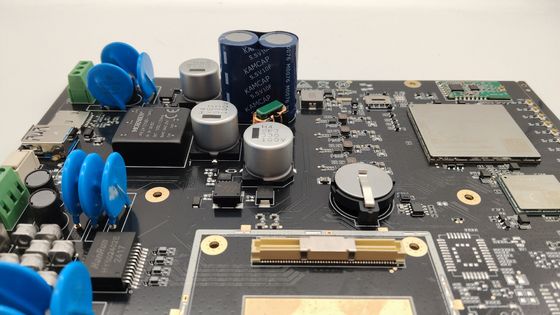

عکس از اينطراحی PCB PCBA برای کامپیوتر کوچک
