| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCB-B-0014 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، PayPal |
| توانایی عرضه: | 20000 متر مربع / ماه |
طراحی PCBA FR4 94V0 PCB Board HDI صفحه مدار چاپی 100% E-Testing 600 mm x 1200 mm
مشخصات دقیق برای این 1.0mm ضخامت صفحه 1 اونس سبز سومداسک خانه هوشمند صفحه مدار چاپی PCB:
| لایه ها | 4 |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | ۱/۱/۱ اونس |
| درمان سطح | ENIG 2u" |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
کاری که KAZ می تواند برای شما و شرکت شما انجام دهد
به منظور به دست آوردن یک نقل قول کامل از PCB / PCBA، pls ارائهزیراطلاعات:
طراحی PCBA فرآیند ایجاد طرح و قرار دادن اجزای مدار الکترونیکی بر روی یک صفحه مدار چاپی است.طراحی PCBAاین امر برای موفقیت در ساخت و کار دستگاه های الکترونیکی ضروری است.طراحی PCBA:
ضبط طرحی:
تعریف عملکرد و اتصال مدارهای الکترونیکی.
اجزای مناسب و بسته بندی مناسب را انتخاب کنید.
جریان منطقی و رعایت قوانین طراحی را تضمین می کند
طرح PCB:
ابعاد تخته، شکل و ساختار لایه را تعریف کنید.
قطعات را به بهترین نحو برای عملکرد، مدیریت حرارتی و قابلیت تولید قرار دهید.
کابل های مسیر برای اتصال اجزای با در نظر گرفتن یکپارچگی سیگنال، توزیع قدرت و سازگاری الکترومغناطیسی (EMC).
شامل دستورالعمل های طراحی برای تولید (DFM).
انتخاب و قرار دادن قطعات:
اجزای بر اساس الزامات الکتریکی، مکانیکی و محیطی را انتخاب کنید.
اجزای را برای به حداقل رساندن طول ردیاب، بهینه سازی مسیرهای سیگنال و آسان سازی مونتاژ ترتیب دهید.
جهت گیری قطعات، خنک سازی و دسترسی برای آزمایش یا بازکاری را در نظر بگیرید.
طرح قدرت:
طراحی یک شبکه توزیع برق کارآمد برای ریل های ولتاژ مختلف
پیاده سازی خازن های جدا کننده، تنظیم کننده های ولتاژ و سایر مدارهای مدیریت قدرت.
مطمئن شوید که آن را به درستی به زمین می اندازید و صدا / موج را به حداقل می رسانید.
صداقت سیگنال و EMC:
کنترل مقاومت ردیابی، مسیر و پایان سیگنال های دیجیتال با سرعت بالا.
استفاده از محافظ، فیلتر و سایر تکنیک ها برای کاهش تداخل الکترومغناطیسی (EMI).
حفاظت از تخلیه الکترواستاتیک (ESD) را در نظر بگیرید.
مدیریت حرارتی:
شناسایی اجزای گرمایش و ارائه راه حل های خنک کننده مناسب.
شامل راه های حرارتی، بخاری های حرارتی، و ملاحظات جریان هوا.
آزمایش و قابلیت تولید:
شامل نقاط آزمایش، پرش ها و سایر ویژگی ها برای تسهیل آزمایش در مدار.
دستورالعمل های DFM را در مورد ماسک جوش ، چاپ صفحه نمایش و سایر جنبه های مربوط به مونتاژ دنبال کنید.
طراحی PCBAبه طور معمول شامل استفاده از نرم افزار تخصصی CAD (طراحی با کمک کامپیوتر) ، مانند Altium Designer، Eagle یا KiCad، برای گرفتن طرح، قرار دادن PCB،و فایل های تولید لازم را تولید کنید.
طراحی PCBAپیچیدگی این پروژه بستگی به الزامات پروژه، تراکم اجزای آن، سرعت سیگنال و عوامل دیگر دارد.طراحی PCBAنیاز به درک خوبی از اصول مدار الکترونیکی، فرآیندهای تولید و بهترین شیوه های طراحی دارد.

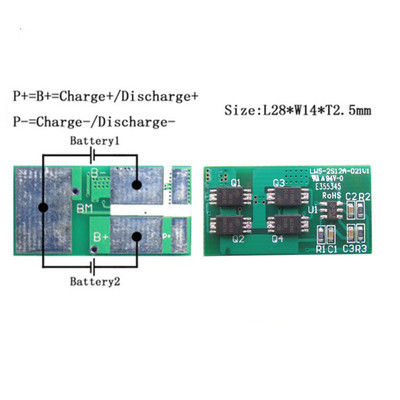

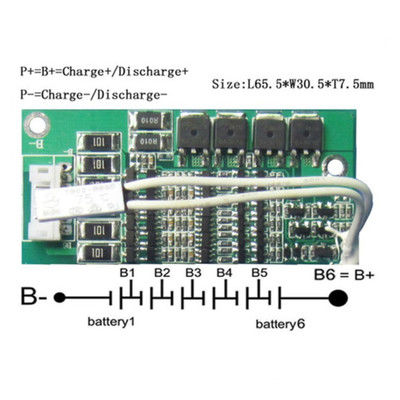

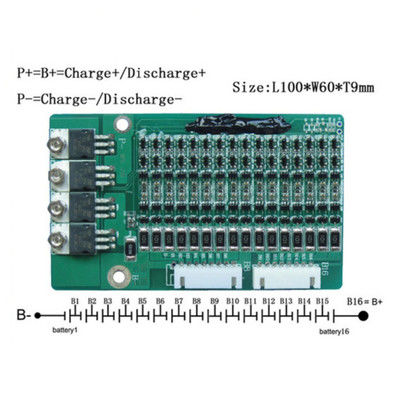

عکس های بیشتر برای این 4 لایه ENIG 2u سطح FR4 PCB با حداقل عرض خط 3/3 میلی متر/فضای
