| نام تجاری: | KAZ |
| شماره مدل: | KAZA-B-106 |
| مقدار تولیدی: | 1 Unit |
| شرایط پرداخت: | T/T, Western Union, MoneyGram, L/C, D/A |
| توانایی عرضه: | 2000 m2 / Month |
کارخانه pcb تولید کننده 94V0 PCB Board HDI صفحه مدار چاپی 100% E-Testing 600 mm x 1200 mm
1. ویژگی ها
1. خدمات OEM یک توقف، ساخته شده در شنژن چین
2. توسط Gerber File و لیست BOM از مشتری ساخته شده
3مواد FR4، مطابق با استاندارد 94V0
4پشتیبانی تکنولوژی SMT، DIP
5HASL بدون سرب، حفاظت از محیط زیست
6مطابق با UL، CE، ROHS
7ارسال توسط DHL، UPS، TNT، EMS یا نیاز مشتری
2. PCBتوانایی های فنی
| SMT | دقت موقعیت: 20 ام |
| اندازه قطعات:0.4×0.2mm ((01005) 130×79mm، Flip-CHIP، QFP، BGA، POP | |
| حداکثر ارتفاع قطعات::25mm | |
| حداکثر اندازه PCB: 680 × 500mm | |
| حداقل اندازه PCB: محدودیتی ندارد | |
| ضخامت PCB:0.3 تا 6 میلی متر | |
| وزن PCB: 3kg | |
| سرباز موج | حداکثر عرض PCB: 450mm |
| حداقل عرض PCB: بدون محدودیت | |
| ارتفاع قطعات: 120mm بالا / Bot 15mm | |
| سرباز عرق | نوع فلز: قطعات، کل، ورودی، کنار |
| مواد فلزی: مس ، آلومینیوم | |
| سطح:پلاستی Au،پلاستی sliver،پلاستی Sn | |
| نرخ مثانه هوا: کمتر از 20% | |
| دستگاه فشار | محدوده فشار: 0-50KN |
| حداکثر اندازه PCB:800X600mm | |
| آزمایش | فناوری اطلاعات،پروازی کاوشگر،برن-این،آزمایش عملکردی،چرخه ی دمایی |
صفحه های مدار چاپی HDI، همچنین به عنوان microvia یا μvia PCBs شناخته می شود، یک فناوری PCB پیشرفته است که امکان اتصال متقابل با چگالی بالا و اجزای الکترونیکی کوچک را فراهم می کند.
ویژگی ها و عملکردهای اصلیصفحه های مدار چاپی HDIشامل:
کوچک شدن و افزایش تراکم:
PCB های HDIاز راه های کوچک تر و فاصله های نزدیک تر برخوردار هستند و باعث افزایش تراکم اتصال می شوند.
این امکان را برای طراحی دستگاه ها و قطعات الکترونیکی فشرده تر و صرفه جویی در فضا فراهم می کند.
مایکروویا و ویاس های انباشته شده:
PCB های HDIاز میکروویا استفاده کنید، که سوراخ های کوچکتر لیزری هستند که برای اتصال لایه های مختلف PCB استفاده می شوند.
ویاس های انباشته شده، که در آن چندین ویاس به صورت عمودی انباشته می شوند، می توانند تراکم اتصال را افزایش دهند.
ساختار چند لایه ای:
PCB های HDIمی تواند تعداد لایه های بیشتری نسبت به PCB های سنتی داشته باشد، به طور معمول 4 تا 10 یا بیشتر.
افزایش تعداد لایه ها امکان مسیر پیچیده تر و ارتباطات بیشتر بین اجزای را فراهم می کند.
مواد و فرایندهای پیشرفته:
PCB های HDIاغلب از مواد تخصصی مانند ورق مس نازک، لایه های با عملکرد بالا و تکنیک های پیشرفته پوشش استفاده می کنند.
این مواد و فرایندها امکان ایجاد اتصال های کوچکتر، قابل اطمینان تر و با عملکرد بالاتر را فراهم می کنند.
خصوصیات الکتریکی بهبود یافته:
پهنای ردیابی کاهش یافته، مسیرهای سیگنال کوتاه تر، و تحملات تنگ ترPCB های HDIکمک به بهبود عملکرد الکتریکی، از جمله بهبود یکپارچگی سیگنال، کاهش crosstalk و انتقال سریعتر داده.
قابلیت اطمینان و تولید:
PCB های HDIبرای قابلیت اطمینان بالا طراحی شده اند، با ویژگی هایی مانند مدیریت حرارتی بهبود یافته و ثبات مکانیکی افزایش یافته است.
فرآیندهای تولید برای PCB های HDI، مانند حفاری لیزر و تکنیک های پیشرفته پوشش، نیاز به تجهیزات تخصصی و تخصص دارند.
صفحه مدار چاپی HDIبرنامه های کاربردی شامل:
تلفن های هوشمند، تبلت ها و سایر دستگاه های تلفن همراه
دستگاه های الکترونیکی پوشیدنی و اینترنت اشیا
الکترونیک خودرو و سیستم های پیشرفته کمک راننده (ADAS)
تجهیزات کامپیوتری و مخابراتی با سرعت بالا
تجهیزات الکترونیکی نظامی و هوافضا
دستگاه ها و ابزار پزشکی
تقاضای مداوم برای مینیاتوریزاسیون، عملکرد بهبود یافته و عملکرد بالاتر در انواع محصولات و سیستم های الکترونیکی، پذیرش فناوری PCB HDI را هدایت کرده است.

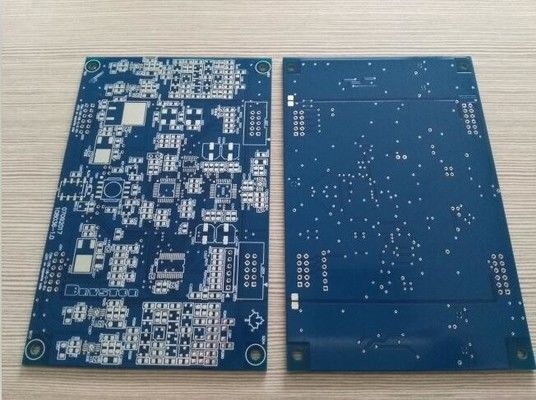

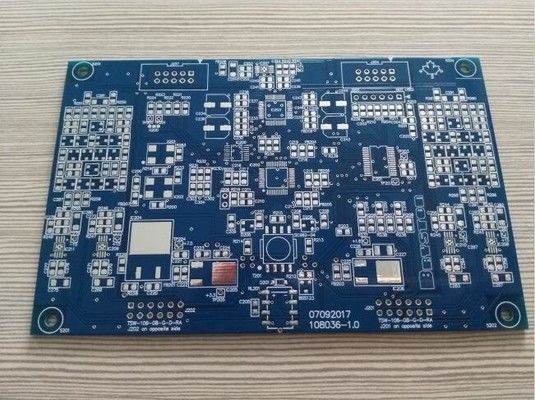

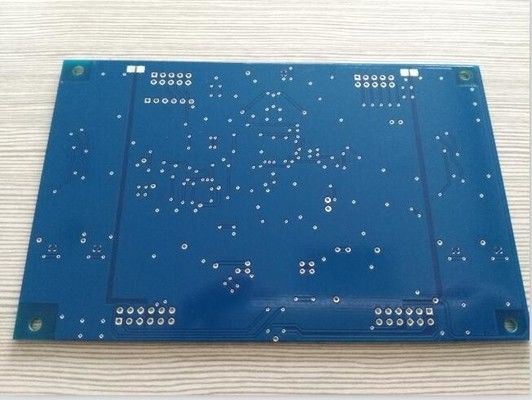

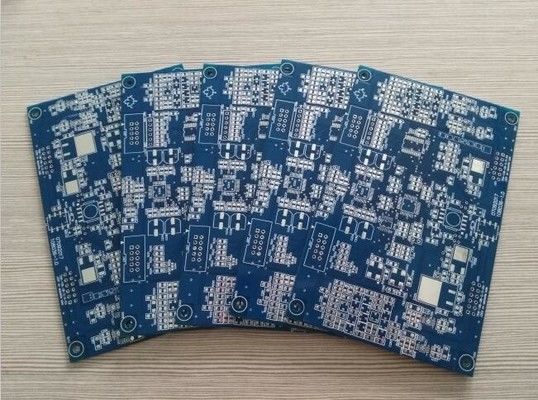

2. عکس های PCB
