صفحه های انگشتی 4L HDI Flex 1OZ FR4 Rigid Gold Finger

4L HDI انعطاف پذیر و سفتانگشت طلاییصفحه های مدار چاپی

1مشخصات دقیق

اصطلاح 4L HDI Flex 1OZ FR4 Rigid Gold Finger Printed Circuit Boards به یک نوع خاص از صفحه مدار چاپی با ویژگی های خاص اشاره دارد. اجازه دهید هر جزء را تجزیه کنیم:

4L: این به معنای "4-layer" است، که نشان می دهد PCB دارای چهار لایه از مواد رسانا است که با لایه های عایق جدا شده اند. هر لایه می تواند شامل ردپای مدار و اجزای آن باشد.

HDI: HDI به معنای High-Density Interconnect است. این یک تکنیک طراحی است که برای افزایش تراکم مدار و کاهش اندازه PCB استفاده می شود. فناوری HDI اجازه می دهد تا ردیابی های ظریف تر،لوله های کوچک تر، و قرار دادن قطعات محکم تر.

انعطاف پذیر: "Flex" به بخش انعطاف پذیر PCB اشاره دارد. PCB انعطاف پذیر، که به عنوان یک مدار انعطاف پذیر نیز شناخته می شود،از یک ماده زیربنایی انعطاف پذیر ساخته شده است که اجازه می دهد تا تخته خم شود یا به شکل خاصی مطابقت داشته باشدPCB های انعطاف پذیر اغلب در کاربردهایی استفاده می شوند که محدودیت های فضا یا وزن نگران کننده است.

1OZ: این به وزن مس یا ضخامت ورق مس مورد استفاده در PCB اشاره دارد. "1OZ" به معنای 1 اونس است که اندازه گیری وزن مس رایج است.این نشان می دهد که هر فوت مربع از لایه مس حدود 1 اونس وزن دارد.

FR4: FR4 یک ماده ی بستر PCB به طور گسترده ای استفاده می شود. برای Flame Retardant 4 است و یک ماده ی لایه دار اپوکسی تقویت شده با شیشه است. FR4 به خاطر خواص عایق بندی الکتریکی خوب خود شناخته شده است.قدرت مکانیکیو مقاومت در برابر شعله

سفت: "سفت" نشان می دهد که بخشی از PCB انعطاف پذیر نیست. در این مورد، به بخش سفت صفحه اشاره دارد.که به طور معمول برای نصب قطعات و ارائه پشتیبانی ساختاری استفاده می شود.

انگشت طلایی: "انگشت طلایی" به نوع خاصی از پوشش سطح بر روی پد های مس یا انگشتان آشکار PCB اشاره دارد. طلا استفاده می شود زیرا رسانایی عالی، مقاومت در برابر خوردگی،و دوامانگشت های طلایی اغلب در PCB ها که با کانکتورها یا سوکت ها ارتباط دارند یافت می شوند.

به طور کلی یک 4L HDI Flex 1OZ FR4 Rigid Gold Finger PCB مزایای یک طراحی PCB 4 لایه، اتصال متقابل با چگالی بالا، یک بخش انعطاف پذیر، وزن مس 1 اونس،یک بخش سفت برای نصب قطعاتاین نوع PCB معمولاً در کاربردهایی استفاده می شود که نیاز به بخش های انعطاف پذیر و سفت دارند، مانند برخی دستگاه های پزشکی،سیستم های هوافضاو لوازم الکترونیکی قابل حمل.

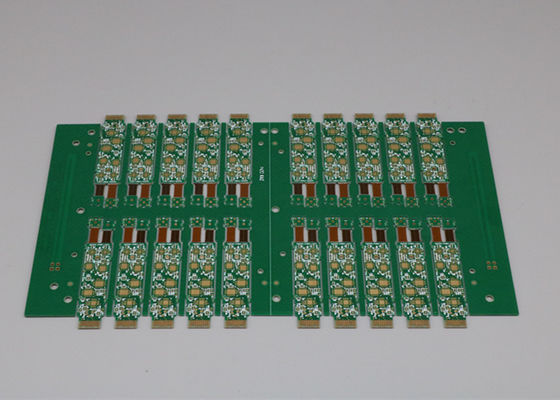

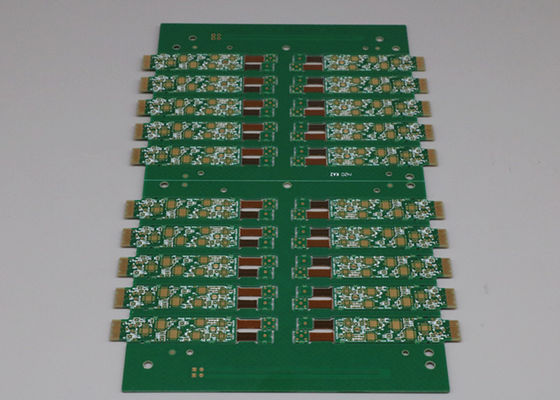

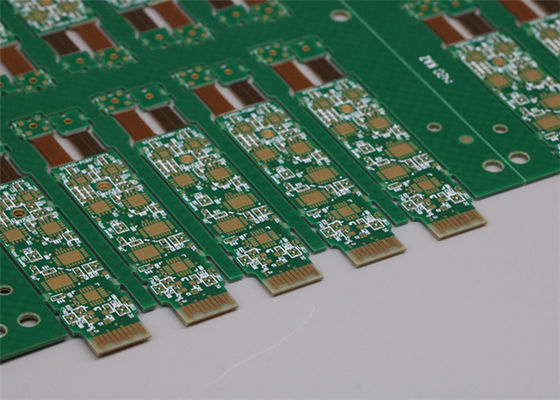

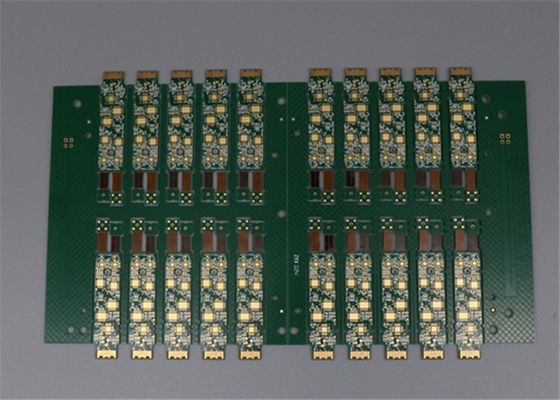

2عکس ها

سوالات عمومی

س: در ساخت PCB از چه فایل هایی استفاده می کنید؟
A: Gerber یا Eagle، فهرست BOM، PNP و موقعیت اجزای موجود

سوال: امکان داره نمونه ارائه بدید؟
A: بله، ما می توانیم نمونه سفارشی شما را قبل از تولید انبوه آزمایش کنیم

سوال: چه زمانی من بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت خواهم کرد؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24-48 ساعت برای نقل قول PCBA.

س: چگونه می توانم روند تولید PCB خود را بدانم؟

A: 5-7 روز برای تولید PCB و خرید قطعات و 14 روز برای مونتاژ و آزمایش PCB.

س: چگونه می توانم از کیفیت PCB خود اطمینان حاصل کنم؟
A: ما اطمینان حاصل می کنیم که هر قطعه از محصولات PCB قبل از حمل و نقل به خوبی کار می کنند. ما همه آنها را با توجه به روش آزمایش شما آزمایش می کنیم.
