10 لایه چاپی مدار چاپی HDI تولید کننده مدار چاپی

نام تجاری:	KAZ Circuit
شماره مدل:	PCB-S-0132
مقدار تولیدی:	1 pc
قیمت:	USD/pc
شرایط پرداخت:	T/T, Western Union, Paypal
توانایی عرضه:	20,000 Square Meters / Month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO9001, TS16949, UL, RoHS

مقوله ای:

صفحه های چاپی HDI

مواد:

FR-4

لایه های:

10 لایه

ضخامت تخته:

1.6 میلی متر

مس:

1 اونس

سطح:

ENIG 1U "

تست استاندارد:

کلاس 2 IPC

Packaging Details:

Bubble Wrap

Supply Ability:

20,000 Square Meters / Month

برجسته کردن:

کور از طریق PCB

Hdi PCB

توضیحات محصول

10 لایه چاپی مدار چاپی HDI تولید کننده مدار چاپی

مشخصات جزئیات:

لایه های	10
مواد	FR-4
ضخامت تخته	1.6 میلی متر
ضخامت مس	1 اونس
درمان سطحی	ENIG 1u "
Soldmask & Silkscreen	سبز و سفید
استاندارد کیفیت	IPC کلاس 2 ، 100٪ آزمایش الکترونیکی
گواهینامه ها	TS16949 ، ISO9001 ، UL ، RoHS

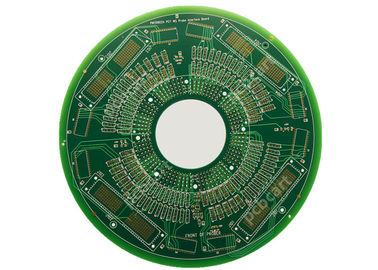

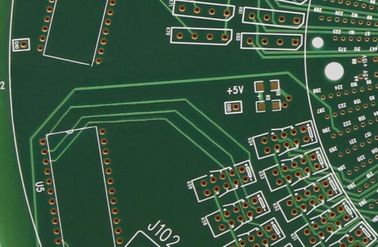

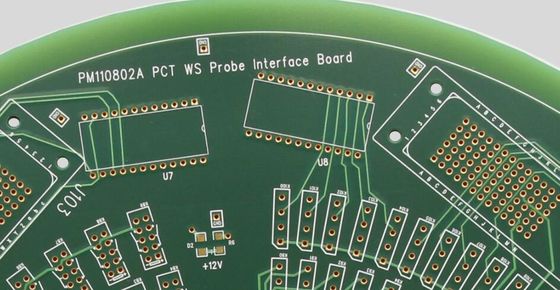

عکس بیشتر از این10 Layers Interconnect HDI PCB Board Circuit چاپ شده

10 لایه چاپی مدار چاپی HDI تولید کننده مدار چاپی 0

مدار KAZ چه کاری می تواند برای شما انجام دهد:

تولید PCB (نمونه اولیه ، تولید کوچک تا متوسط ، تولید انبوه)
تأمین منابع
مونتاژ PCB / SMT / DIP

برای دریافت یک نقل قول کامل از PCB / PCBA ، pls اطلاعات را به شرح زیر ارائه می دهد:

Gerber File ، با مشخصات جزئی PCB
لیست BOM (بهتر با Excel fomart)
عکس های PCBA (اگر قبلاً این PCBA را انجام داده اید)

شرکت اطلاعاتی:

KAZ Circuit از سال 2007 یک تولید کننده PCB حرفه ای از چین است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد.اکنون با حدود 300 کارمند.دارای گواهینامه ISO9001 ، TS16949 ، UL ، RoHS.ما مطمئن هستیم که در سریعترین زمان تحویل محصولات با کیفیت را با قیمت کارخانه ارائه می دهیم!

ظرفیت تولید کننده:

ظرفیت	دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع در ماه
حداقل عرض / شکاف خط	4/4 میل (1 میلی لیتر = 0.0254 میلی متر)
ضخامت تخته	0.3 ~ 4.0 میلی متر
لایه های	1 ~ 20 لایه
مواد	FR-4 ، آلومینیوم ، PI
ضخامت مس	0.5 ~ 4 اونس
ماده Tg	Tg140 ~ Tg170
حداکثر اندازه PCB	600 * 1200 میلی متر
حداقل اندازه سوراخ	0.2 میلی متر (+/- 0.025)
درمان سطحی	HASL ، ENIG ، OSP

ظرفیت SMT

خطوط مونتاژ	تجهیزات	اندازه قطعات متناسب		متناسب با اندازه PCB		اجزای پشتیبانی شده	CPH نظری		مناسب برای محصولات
خطوط مونتاژ	تجهیزات	حداقل	حداکثر	حداقل	حداکثر	اجزای پشتیبانی شده	تراشه	مدار مجتمع	مناسب برای محصولات
1	DSP-1008 + YS24 + YV100XGP + YG12F + JT NS1000	0.2 × 0.1 میلی متر	50 × 50 میلی متر زیر و بم = 0.2 میلی متر	50 × 50 میلی متر	410 460 میلی متر	200 نوار 20 سینی	110000	3300	تلفن ، مادربرد ، برد کنترل صنعتی ، لپ تاپ ، GPU و غیره
2	DSP-1008 + MX200 + MX200 + MX200 + MX200P + JT NS1000	0.4 0.2 میلی متر	45 150 میلی متر	50 × 50 میلی متر	410 460 میلی متر	280 نوار 22 سینی	75000	1200	مادربرد ، لپ تاپ، GPU کوچک و متوسط و غیره
3	DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000	0.4 0.2 میلی متر	50 × 50 میلی متر	50 × 50 میلی متر	410 460 میلی متر	280 نوار 20 سینی	107000	1200
4	DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000	0.4 0.2 میلی متر	50 × 50 میلی متر	50 × 50 میلی متر	410 460 میلی متر	280 نوار 20 سینی	107000	1200
5	JKD600AA + MX200 + MX200P	0.4 0.2 میلی متر	45 150 میلی متر	50 × 50 میلی متر	410 460 میلی متر	120 نوار 22 سینی	35000	1200	محصولات دیجیتال عمومی ، مقوا کوچک و متوسط BOT

برچسب ها:

چند لایه FR4 ENIG 1u' HDI نمونه اولیه صفحه مدار چاپی الکترونیک PCB کارخانه,Shenyi FR4, پشتیبانی SMT DIP HDI صفحه مدار چاپی
