صفحه PCB چند لایه HDI با چگالی بالا

نام تجاری:	KAZ
شماره مدل:	KAZS-032
مقدار تولیدی:	1 Unit
قیمت:	0.1-20 USD / Unit
شرایط پرداخت:	T/T, Western Union, MoneyGram, L/C, D/A
توانایی عرضه:	2000 m2 / Month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

UL&ROHS

تعداد لایه ها:

2 `30 لایه

اندازه صفحه حداکثر:

600 میلی متر x 1200 میلی متر

مواد پایه برای PCB:

FR4 ، CEM-1 ، TACONIC ، آلومینیوم ، مواد بالای Tg ، راجرهای با فرکانس بالا ، TEFLON ، ARLON ، مواد ب

Rang of Finish Baords ضخامت:

0.21-7.0 میلی متر

حداقل عرض خط:

3 میل (0.075 میلی متر)

حداقل فضای خط:

3 میل (0.075 میلی متر)

حداقل قطر سوراخ:

0.10 میلی متر

پایان درمان:

HASL (بدون قلع-سرب) ، ENIG (طلای غوطه وری) ، نقره غوطه وری ، آبکاری طلا (فلش طلای) ، OSP و غیره

ضخامت مس:

0.5-14oz (18-490um)

تست الکترونیکی:

100% E-Testing (High Voltage Testing); 100 100 تست الکترونیکی (آزمایش ولتاژ بالا) ؛

Packaging Details:

vacuum package

Supply Ability:

2000 m2 / Month

برجسته کردن:

کور از طریق PCB

Hdi PCB

توضیحات محصول

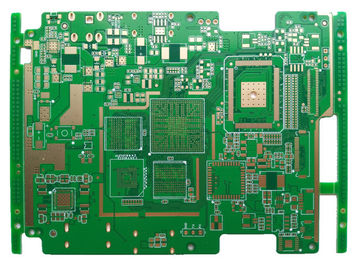

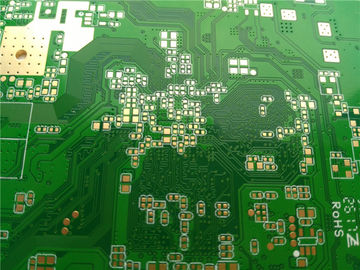

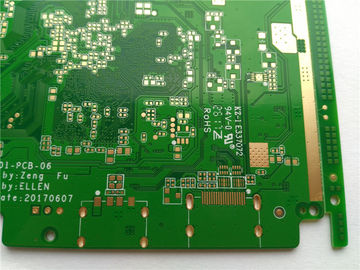

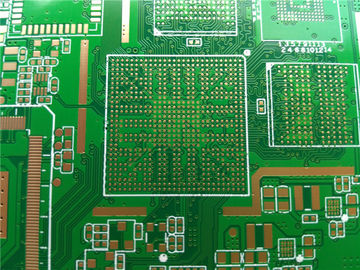

صفحه PCB چند لایه HDI با چگالی بالا

1. ویژگی ها

1. خدمات نصب شده یک توقف ، ساخته شده در شنژن چین

2. ساخته شده توسط Gerber File و BOM List از مشتری

3. مواد FR4 ، با استاندارد 94V0 مطابقت داشته باشید

4. پشتیبانی از فناوری SMT ، DIP

5. HASL بدون سرب ، حفاظت از محیط زیست

6. سازگار با UL ، CE ، ROHS

7. حمل و نقل توسط DHL ، UPS ، TNT ، EMS یا نیاز مشتری

2. PCB قابلیت فنی

SMT	دقت موقعیت: 20 ام
	اندازه قطعات: 0.4 × 0.2 میلی متر (01005) - 130 × 79 میلی متر ، Flip-CHIP ، QFP ، BGA ، POP
	حداکثرارتفاع م componentلفه :: 25 میلی متر
	حداکثراندازه PCB: 680 × 500 میلی متر
	حداقلاندازه PCB: محدود نیست
	ضخامت PCB: 0.3 تا 6 میلی متر
	وزن PCB: 3 کیلوگرم
موج لحیم	حداکثرعرض PCB: 450 میلی متر
	حداقلعرض PCB: محدود نیست
	ارتفاع مentلفه: بالا 120 میلی متر / بوت 15 میلی متر
عرق - لحیم	نوع فلز: قطعه ، كل ، منبت ، كناره
	مواد فلزی: مس ، آلومینیوم
	پایان سطح: آبکاری طلا ، شکاف آبکاری ، روکش Sn
	میزان مثانه هوا: کمتر از 20٪
مطبوعات	دامنه مطبوعات: 0-50KN
مطبوعات	حداکثراندازه PCB: 800X600 میلی متر
آزمایش کردن	ICT ، پروب پرواز ، سوختن ، آزمایش عملکرد ، دوچرخه سواری دما
