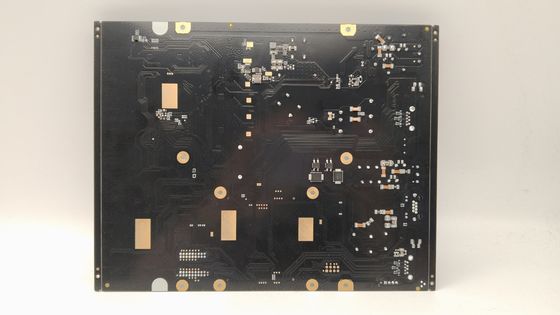

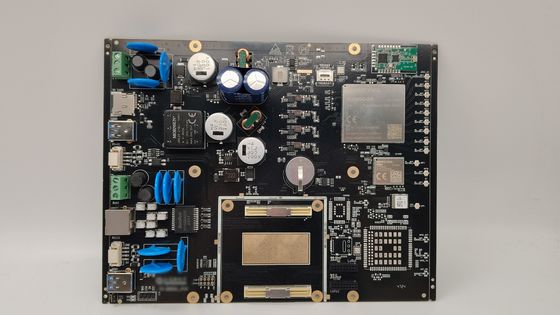

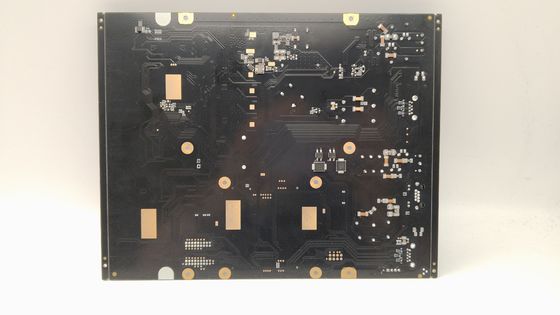

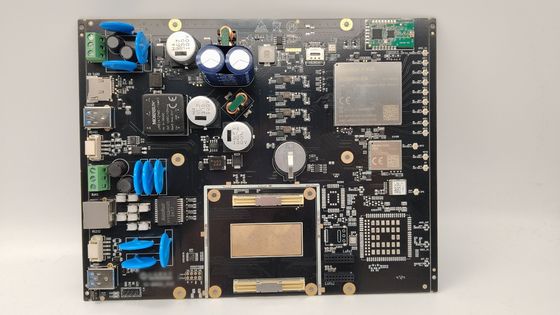

نمونه اولیه PCB مونتاژ PCB نمونه اولیه صفحه مدار ساخت پاسخ سریع

نمونه اولیه PCB مونتاژ PCB نمونه اولیه صفحه مدار ساخت پاسخ سریع

مشخصات دقیق:



اطلاعات شرکت:
KAZ مدار یک تولید کننده PCB حرفه ای از چین از سال 2007 است، همچنین ارائهمونتاژ PCBدر حال حاضر با حدود 300 کارمند با گواهینامه ISO9001، TS16949، UL، RoHSما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!


برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:


• فایل Gerber، با مشخصات دقیق PCB
• لیست BOM (بهتر با فومارت اکسل)
• عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)


چه کاری می تونه برای شما بکنه:


• طراحی PCB و PCBA
• تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
• منابع اجزای
• مجموعه PCB/SMT/DIP


ظرفیت تولید KAZ:




ظرفیت SMT


فرآیند مونتاژ PCB نمونه اولیه


طراحی و تولید PCB:
کار با طراحان PCB برای ایجاد طرح ها و طرح های اولیه PCB.
طراحی PCB را با توجه به قرار دادن قطعات، مسیرهای ردیابی و هر گونه الزامات خاص تکمیل کنید.
ارسال فایل های طراحی به تولید کننده PCB برای نمونه سازی سریع.
از تولید کننده نمونه اولیه PCB را دریافت کنید و آن را برای هر گونه نقص بررسی کنید.

خرید قطعات:
شناسایی اجزای الکترونیکی مورد نیاز مانند IC ها، مقاومت ها، خازن ها و کانکتورها.
اجزای مورد نیاز را معمولاً از یک توزیع کننده یا منبع آنلاین که اجزای را در مقادیر کمی ارائه می دهد خریداری کنید.
اطمینان از سازگاری قطعات با طراحی PCB و رعایت مشخصات پروژه.

راهنمامونتاژ PCB:
PCB را برای مونتاژ آماده کنید با تمیز کردن سطح و استفاده از پسته ی پایش بر روی پد های قطعات.
قطعات به صورت دستی قرار داده می شوند و با استفاده از یک آهن جوش یا ایستگاه بازکاری هوای گرم به PCB جوش داده می شوند.
برای اطمینان از قرار دادن صحیح قطعات و مفاصل جوش، PCB جمع شده را به صورت بصری بررسی کنید.
فرآیند جمع آوری خودکار اختیاری:
برای تعداد نمونه اولیه بزرگتر یا PCB های پیچیده تر، استفاده از یک فرآیند مونتاژ نیمه خودکار یا خودکار مانند:
چاپ استنسل برای استفاده از پسته های جوش
دستگاه های انتخاب و قرار دادن قطعات
جوشاندن مجدد در کوره کنوکشن

تست و رفع مشکل:
انجام آزمایشات مختلف برای تأیید عملکرد و قابلیت اطمینان PCB نمونه اولیه، مانند:
آزمایش های الکتریکی (به عنوان مثال اندازه گیری پیوستگی، مقاومت، ولتاژ و جریان)
آزمایش عملکردی برای اطمینان از اینکه PCB با مشخصات طراحی مطابقت دارد
مشکلات پیدا شده در طول آزمایش را حل کنید و تغییرات لازم را در طراحی یا فرآیند مونتاژ PCB ایجاد کنید.


طراحی و مونتاژ تکراری:
انجام هرگونه تغییرات طراحی لازم در PCB بر اساس نتایج آزمایش و بازخورد.
فرآیند تولید و مونتاژ را با طراحی به روز شده تکرار کنید.
این فرآیند تکراری را ادامه دهید تا زمانی که PCB نمونه اولیه تمام مشخصات مورد نیاز و اهداف عملکرد را برآورده کند.
بسته بندی نهایی و اسناد:
برای انبار و حمل و نقل امن، نمونه اولیه PCB ها را بسته بندی کنید.
تمام اسناد لازم مانند دستورالعمل های مونتاژ، طرح ها و گزارش های آزمایش را ارائه دهید.

ملاحظات کلیدی برای نمونه سازی مونتاژ PCB:
تأکید بر سرعت و انعطاف پذیری برای پذیرش تغییرات طراحی
تولید نمونه های اولیه با استفاده از تکنیک های مونتاژ دستی مانند جوش سوراخ
استفاده از خرید قطعات با حجم کم برای پشتیبانی از فرآیند نمونه سازی
انجام آزمایش کامل و عیب یابی برای شناسایی و حل مشکلات طراحی یا مونتاژ
همکاری نزدیک بین طراحان PCB، سازندگان و ذینفعان پروژه

درنمونه اولیه PCBاین فرآیند برای تأیید طراحی، شناسایی هر گونه مشکل و بهبود محصول قبل از ورود به تولید کامل ضروری است.این اجازه می دهد تا برای تکرار و آزمایش سریع برای اطمینان از اینکه طراحی نهایی PCB با الزامات پروژه مطابقت دارد.


عکس هاي بيشتري از اينکنترل کننده صفحه نمایش ال ای دی PCB سازنده مونتاژ پاسخ سریع کیفیت بالاy
