چند لایه PCB SMT FR4 غوطه ور شدن طلا 2u" نمونه اولیه مجمع PCB

چند لایه SMT FR4 غوطه ور شدن طلا 2u" نمونه اولیه مجمع PCB

1. ویژگی ها

1. خدمات OEM یک توقف: ساخته شده در شنژن چین
2تولید شده توسط Gerber File و Bom LIst ارائه شده توسط مشتریان
3پشتیبانی تکنولوژی SMT، DIP
4مواد FR4 با استاندارد 94v0 مطابقت دارند
5مطابق با UL، CE، ROHS
6زمان تحویل استاندارد: 4-5 روز برای 2L؛ 5-7 روز برای 4L. خدمات سریع در دسترس است.

2مشخصات دقیق

"مجموعه PCB نمونه اولیه چند لایه ای SMT FR4 Immersion Gold 2u" به یک نوع خاص از مجمع PCB نمونه اولیه با چندین ویژگی اشاره دارد.بیایید هر جزء را تجزیه کنیم:

چند لایه: این نشان می دهد که PCB دارای چندین لایه از مواد رسانا است که توسط لایه های عایق جدا شده اند. PCB های چند لایه طراحی مدار پیچیده را با یکپارچگی سیگنال بهبود یافته امکان پذیر می کنند.اندازه کاهش یافته، و افزایش عملکرد.

SMT: SMT مخفف از Surface Mount Technology است.که به اجزای الکترونیکی اشاره دارد که برای نصب مستقیم بر روی سطح PCB با استفاده از خمیر پودر و تکنیک های پودر مجدد طراحی شده انداجزای SMT کوچکتر، جمع و جور تر و مناسب برای طراحی مدارهای با چگالی بالا هستند.

FR4: FR4 یک ماده ی بستر PCB به طور گسترده ای استفاده می شود. برای Flame Retardant 4 است و یک ماده ی لایه دار اپوکسی تقویت شده با شیشه است. FR4 خواص عایق الکتریکی خوبی را فراهم می کند،قدرت مکانیکی، و مقاومت در برابر شعله، آن را مناسب برای کاربردهای مختلف می کند.

طلایی غوطه ور: "طلای غوطه ور" نوعی پوشش سطحی است که بر روی پد های مس آشکار PCB اعمال می شود.این روش شامل قرار دادن یک لایه نازک طلا بر روی سطوح مس از طریق یک فرآیند شیمیایی است. طلا غوطه ور شدن باعث هدایت عالی ، مقاومت در برابر خوردگی و قابلیت جوش می شود.

2u": "2u" به ضخامت لایه طلایی غوطه ور شده اشاره دارد و در میکرومتر (μm) بیان شده است.یک ضخامت طلا غوطه ور 2u "معمولا استاندارد است و حفاظت خوب و soldability برای PCB ارائه می دهد.

مونتاژ نمونه اولیه PCB شامل ساخت یک دسته کوچک یا یک واحد از PCB ها برای آزمایش، اعتبارسنجی یا توسعه اولیه محصول است. این فرآیند به طور معمول شامل ساخت PCB،استفاده از خمیر جوش، قرار دادن قطعات با استفاده از ماشین های انتخاب و مکان، جوش مجدد و بازرسی.

به طور خلاصه، "مجموعه PCB نمونه اولیه چند لایه ای SMT FR4 Immersion Gold 2u" به یک PCB نمونه اولیه با چندین لایه، یک ماده ی زیربنایی FR4،یک پوشش سطحی طلایی غوطه ور با ضخامت 2 میکرو متر، و مونتاژ اجزای فناوری نصب سطح (SMT) بر روی صفحه. این نوع مونتاژ PCB معمولا برای آزمایش اولیه محصول، اعتبارسنجی،و توسعه قبل از حرکت به تولید کامل.

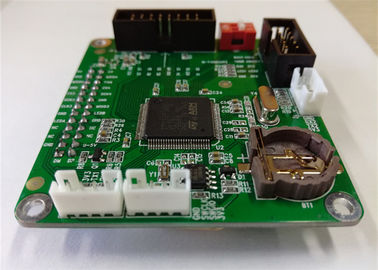

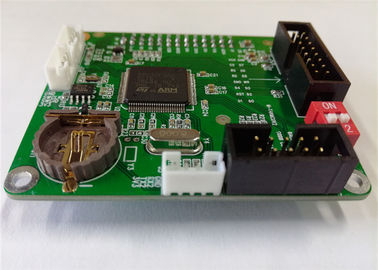

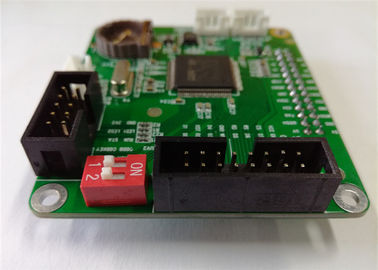

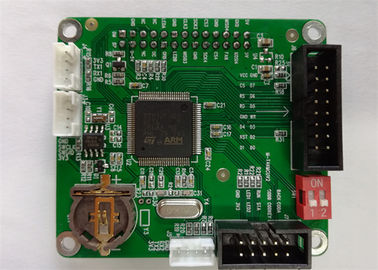

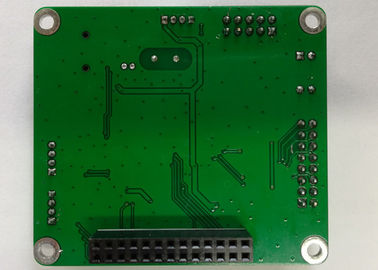

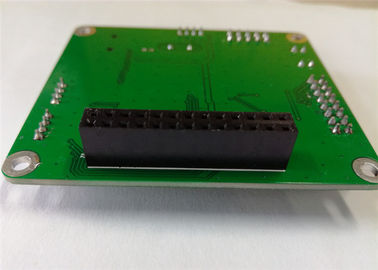

3عکس ها
