FR4 6 لایه PCB 1.6mm 2OZ صفحه مدار چاپی تولید کنندگان الکترونیک

FR4 6 لایه PCB 1.6mm 2OZ صفحه مدار چاپی تولید کنندگان الکترونیک

نام تجاری: Null
شماره مدل: KAZ
مقدار تولیدی: 1PCS
قیمت: 0.1-5 USD
شرایط پرداخت: T/T، وسترن یونیون، پی پال
توانایی عرضه: 20000 متر
اطلاعات دقیق
محل منبع:
چین
گواهی:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT و DIP:
حمایت
درخواست:
PCBA دوربین
اجزا:
عرضه شده توسط مشتریان یا عرضه شده توسط سازنده
تست PCB:
AOI ; 100٪ تست برای باز و کوتاه؛
تست PCBA:
اشعه ایکس، تست عملکرد
PCB:
HDI با لیزر و سوراخ های مدفون
ماسک سالد:
سبز/بله/سیاه/سفید
مواد:
FR4
سطح:
ENIG/HASL
ابریشم:
سیاه
لایه:
6 لایه
ضخامت:
1.6 میلی متر
جزئیات بسته بندی:
بسته وکیوم
قابلیت ارائه:
20000 متر
برجسته کردن:

FR4 6 PCB لایه ای,2OZ صفحه مدار چاپی,تولید کنندگان الکترونیک صفحه مدار چاپی

,

2OZ Printed Circuit Board

,

Printed Circuit Board electronics manufacturers

توضیحات محصول

6 لایه HDI مجتمع صفحه مدار چاپی بدون سرب 1.6mm 1OZ



1مشخصات دقیق

مواد FR4
ضخامت تخته 1.6 میلی متر
درمان سطح بدون سرب
ضخامت مس 1/ 1/ 1/ 1/ 1/ 1/ 10
ماسکهای پُر سبز
صفحه نقره ای سفید
حفره لیزر مین 4 ميل
پانل V-Cut



مقدمه:

مدار الکترونیک آن را برای اتصال SMT ((Surface Mounted Technolofy) و DIP در صفحه مدار چاپی، همچنین به نام PCBA نامیده می شود.



تولید:

هر دو SMT و DIP ابزار ادغام اجزای در صفحه PCB هستند. تفاوت اصلی این است کهSMT نیازی به حفاری سوراخ در PCB ندارد، در حالی که برای DIP ضروری است که پین قطعه را به سوراخ حفاری وصل کند.



SMT:

به طور عمده استفاده از چسب برای بسته بندی ماشین برای متصل کردن برخی از اجزای میکرو در صفحه PCB. فرآیند تولید به شرح زیر است: PCB صفحه موقعیت، چاپ چسب سولدر، چسب و بسته بندی،برگرد به اجاق جوش، بالاخره بازرسي شد

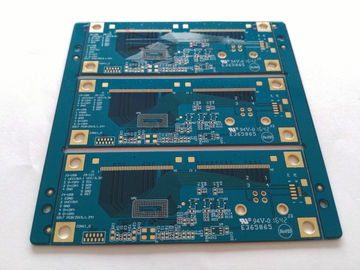

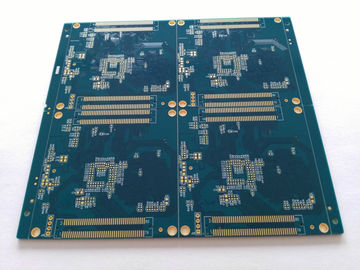

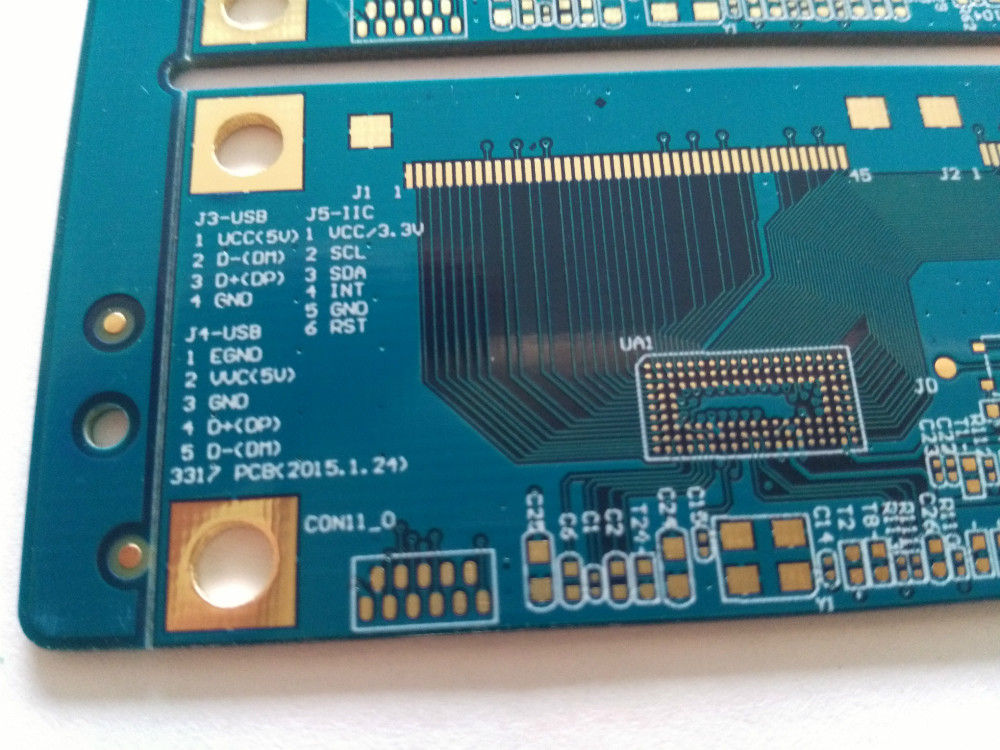

2عکس ها



FR4 6 لایه PCB 1.6mm 2OZ صفحه مدار چاپی تولید کنندگان الکترونیک 0FR4 6 لایه PCB 1.6mm 2OZ صفحه مدار چاپی تولید کنندگان الکترونیک 1FR4 6 لایه PCB 1.6mm 2OZ صفحه مدار چاپی تولید کنندگان الکترونیک 2



سوالات عمومی



س: در ساخت PCB از چه فایل هایی استفاده می کنید؟
A: Gerber یا Eagle، فهرست BOM، PNP و موقعیت اجزای موجود



سوال: امکان داره نمونه ارائه بدید؟
A: بله، ما می توانیم نمونه شما را قبل از تولید انبوه آزمایش کنیم



سوال: چه زمانی من بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت خواهم کرد؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24-48 ساعت برای نقل قول PCBA.



س: چگونه می توانم روند تولید PCB خود را بدانم؟

A: 5-7 روز برای تولید PCB و خرید قطعات و 14 روز برای تجمع و آزمایش PCB.



س: چگونه می توانم از کیفیت PCB خود اطمینان حاصل کنم؟
A: ما اطمینان حاصل می کنیم که هر قطعه از محصولات PCB قبل از ارسال به خوبی کار می کنند. ما همه آنها را با توجه به روش تست خود را تست.
