| نام تجاری: | Null |
| شماره مدل: | کاز |
| مقدار تولیدی: | 1 عدد |
| قیمت: | 0.1-5 USD |
| شرایط پرداخت: | T / T ، Western Union ، پی پال |
| توانایی عرضه: | 20000 متر |
8 لایه HDI pcb کارخانه PCB مونتاژ Shenzhen تولید کنندگان صفحه مدار چاپی
1مشخصات دقیق
| مواد | FR4 |
| ضخامت تخته | 1.6 میلی متر |
| درمان سطح | ENIG 2U" |
| ضخامت مس | 1/1/1/1/1/1/1/1 |
| ماسکهای پُر | سبز |
| صفحه نقره ای | سفید |
| حفره لیزر مین | 4 ميل |
| پانل | V-Cut |
مقدمه:
جمع آوری صفحه مدار چاپی آن را برای اتصال SMT ((Surface Mounted Technolofy) و DIP به صفحه مدار چاپی، همچنین به نام PCBA نامیده می شود.
تولید:
هر دو SMT و DIP ابزار ادغام اجزای در صفحه PCB هستند. تفاوت اصلی این است کهSMT نیازی به حفاری سوراخ در PCB ندارد، در حالی که برای DIP ضروری است که پین قطعه را به سوراخ حفاری وصل کند.
SMT:
به طور عمده استفاده از پیست به بسته بندی ماشین برای متصل کردن برخی از اجزای میکرو در هیئت مدیره PCB. فرآیند تولید به شرح زیر است: PCB هیئت مدیره موقعیت، چاپ پایش سولدر، چسب و بسته بندی،برگرد به اجاق جوش، بالاخره بازرسي شد
مجتمع صفحه مدار چاپی (PCB) ، همچنین به عنوان مجتمع صفحه مدار یا تولید PCB شناخته می شود،فرآیند پر کردن و جوشاندن اجزای الکترونیکی بر روی یک PCB برای ایجاد یک دستگاه الکترونیکی کاربردی استفرآیند مونتاژ PCB معمولا شامل مراحل زیر است:
خرید اجزای: اولین گام تهیه و تهیه اجزای الکترونیکی مورد نیاز برای مونتاژ PCB است. این اجزای می توانند شامل مقاومت ها، خازن ها، مدارهای یکپارچه،کانکتورهااین قطعات می توانند از تامین کنندگان یا توزیع کنندگان مختلف تهیه شوند.
تولید PCB: قبل از مونتاژ ، PCB خود نیاز به تولید دارد. این شامل طراحی طرح PCB ، ایجاد پرونده های طراحی PCB ، تولید PCB برهنه ،و استفاده از آثار مس لازمتولید PCB می تواند با استفاده از تکنیک های مختلف مانند حکاکی، فریز یا چاپ انجام شود.
قرار دادن قطعات: در این مرحله، قطعات الکترونیکی بر روی PCB نصب می شوند.دو روش اصلی قرار دادن قطعات، تکنولوژی نصب سطح (SMT) و تکنولوژی سوراخ (THT) هستند.اجزای SMT بر روی سطح PCB قرار داده می شوند و با استفاده از خمیر خمیر و تکنیک های خمیر مجدد به هم متصل می شوند.قطعات THT دارای سیم هایی هستند که از طریق سوراخ های PCB عبور می کنند و در طرف مقابل جوش داده می شوند.
جوشاندن: هنگامی که اجزای روی PCB قرار می گیرند، فرآیند جوشاندن برای ایجاد اتصالات الکتریکی و مکانیکی انجام می شود.جوشاندن می تواند از طریق روش های مختلف مانند جوشاندن جریان (برای قطعات SMT) انجام شود.، جوش موج (برای قطعات THT) ، یا جوش دستی (برای قطعات خاص یا بازسازی).
بازرسی و آزمایش: پس از جوشاندن، PCB جمع شده تحت بازرسی و آزمایش قرار می گیرد تا کیفیت و عملکرد دستگاه الکترونیکی را تضمین کند. بازرسی نوری خودکار (AOI) ،بازرسی اشعه ایکس، آزمایش عملکردی و روش های دیگر می تواند برای شناسایی هر گونه نقص یا نقص مورد استفاده قرار گیرد.
مونتاژ نهایی: پس از اینکه مجموعه PCB به درستی کار می کند، می تواند به طور کامل به مجموعه محصول نهایی متصل شود. این ممکن است شامل مونتاژ مکانیکی اضافی باشد.نصب محفظه، و اتصال به زیرسیستم ها یا اجزای دیگر.
فرآیند مونتاژ PCB ممکن است بسته به الزامات خاص، استانداردهای صنعت و قابلیت های تولید سازنده قرارداد یا خانه مونتاژ متفاوت باشد.تکنیک های پیشرفته ای مانند جوشاندن انتخابی، استفاده از پوشش مطابق و روش های آزمایش بر اساس پیچیدگی و عملکرد دستگاه الکترونیکی در حال جمع آوری استفاده می شود.

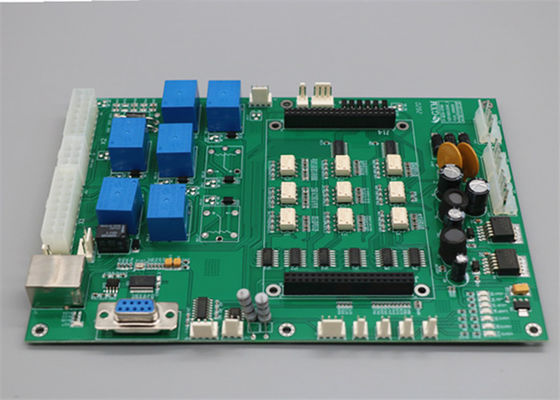

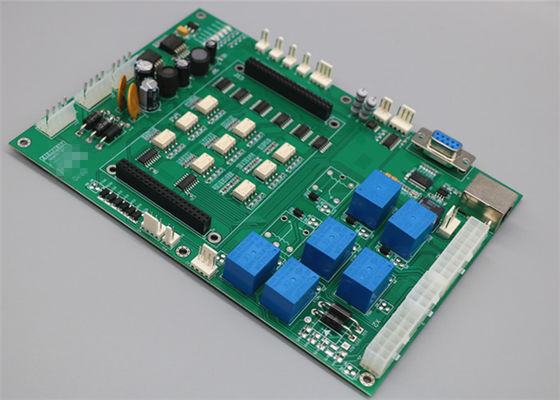

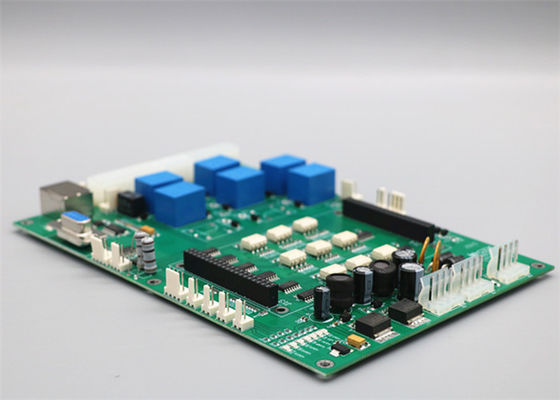

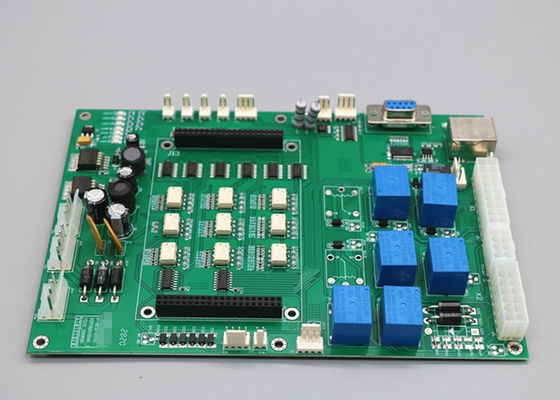

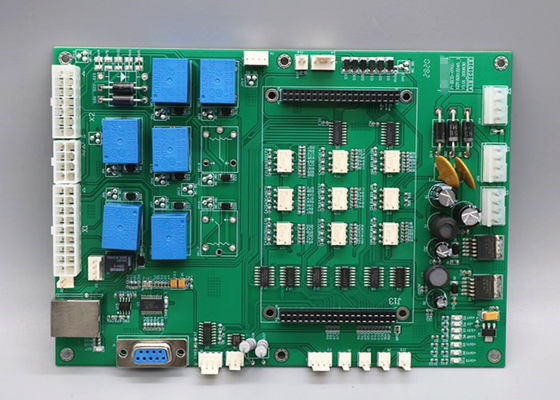

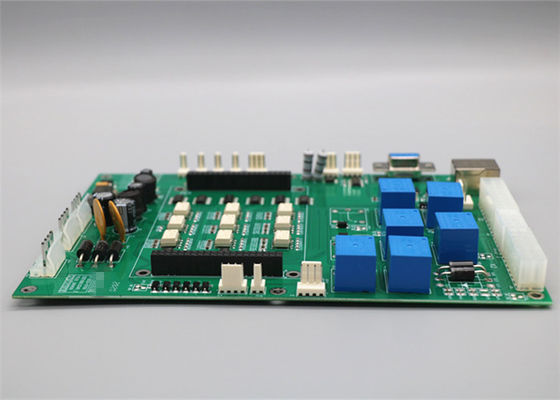

2عکس ها
سوالات عمومی
س: در ساخت PCB از چه فایل هایی استفاده می کنید؟
A: Gerber یا Eagle، فهرست BOM، PNP و موقعیت اجزای موجود
سوال: امکان داره نمونه ارائه بدید؟
A: بله، ما می توانیم نمونه سفارشی شما را قبل از تولید انبوه آزمایش کنیم
سوال: چه زمانی من بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت خواهم کرد؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24-48 ساعت برای نقل قول PCBA.
س: چگونه می توانم روند تولید PCB خود را بدانم؟
A: 5-7 روز برای تولید PCB و خرید قطعات و 14 روز برای مونتاژ و آزمایش PCB.
س: چگونه می توانم از کیفیت PCB خود اطمینان حاصل کنم؟
A: ما اطمینان حاصل می کنیم که هر قطعه از محصولات PCB قبل از ارسال به خوبی کار می کنند. ما همه آنها را با توجه به روش تست خود را تست.
