| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCBA-S-077 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، PayPal |
| توانایی عرضه: | 20000 متر مربع / ماه |
1توضیحات خدمات مونتاژ PCB
مدار الکترونیکی چاپی4 لایه است که برای استفاده از تجهیزات امنیتی استفاده می شود. ما می توانیم نمونه اولیه PCB، حجم کامل، حجم متوسط و بزرگ را بپذیریم. هیچ درخواست MOQ برای سفارش جدید وجود ندارد. همه PCB های ما با UL، TS 16949، ROHS مطابقت دارند،ISO و غیره. گواهینامه
2مشخصات خدمات مونتاژ PCB
| 1 | لایه | لایه 1 تا 30 |
| 2 | مواد | FR-4, CEM-1, CEM-3, TG بالا, FR4 بدون هالوجن, FR-1, FR-2, آلومینیوم |
| 3 | ضخامت تخته | 0.2mm-7mm |
| 4 | حداکثر.طرف تمام شده تخته | 500 میلی متر*500 میلی متر |
| 5 | حداقل اندازه سوراخ سوراخ شده | 0.25 میلی متر |
| 6 | عرض خط حداقل | 0.075mm ((3mil) |
| 7 | حداقل فاصله خط | 0.075mm ((3mil) |
| 8 | پایان / درمان سطح | HALS/HALS بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 9 | ضخامت مس | 0.5-4.0 اونس |
| 10 | رنگ ماسک جوش | سبز/سیاه/سفید/قرمز/آبی/سفید |
| 11 | بسته بندی داخلی | بسته بندی خلاء، کیسه پلاستیکی |
| 12 | بسته بندی بیرونی | بسته بندی کارتونی استاندارد |
| 13 | تحمل سوراخ | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | گواهینامه | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | پروفیل سازی و ضربه زدن | راه اندازی، V-CUT، Beveling |
| 16 | خدمت در مجمع | ارائه خدمات OEM به همه انواع مونتاژ صفحه مدار چاپی |
3ظرفیت تولید PCB
| ظرفیت SMT | |
| ماده SMT | ظرفیت |
| PCB Max. اندازه | 510mm*1200mm ((SMT) |
| قطعات تراشه | 0201بسته 0402، 0603، 0805، 1206 |
| حداقل فضای پین IC | 0.1 میلی متر |
| حداقل فضای BGA | 0.1 میلی متر |
| حداکثر دقت مونتاژ IC | ±0.01mm |
| ظرفیت مونتاژ | ≥8 میلیون پیوت/روز |
| ظرفیت DIP | 6 خط تولید DIP |
| آزمایش مونتاژ | آزمایش پل، آزمایش AOI، آزمایش اشعه ایکس، ICT ((در آزمون مدار) ، FCT ((آزمایش مدار عملکردی) |
FCT ((بررسی مدار عملکردی) |
تست فعلی، تست ولتاژ، تست دمای بالا و دمای پایین، تست تاثیر قطره، تست پیری، تست ضد آب، تست ضد نشت و غیره. آزمایش های مختلف می تواند با توجه به نیاز شما انجام شود. |
4کاربرد محصولات:
1ارتباطات مخابراتی
2الکترونیک مصرفی
3، مانيتور امنيتي
4, الکترونيک خودرو
5خانه هوشمند
6کنترل های صنعتی
7، ارتش و دفاع
8خودرو
9خانه هوشمند
10اتوماسیون صنعتی
11دستگاه های پزشکی
12انرژی جدید
و غیره

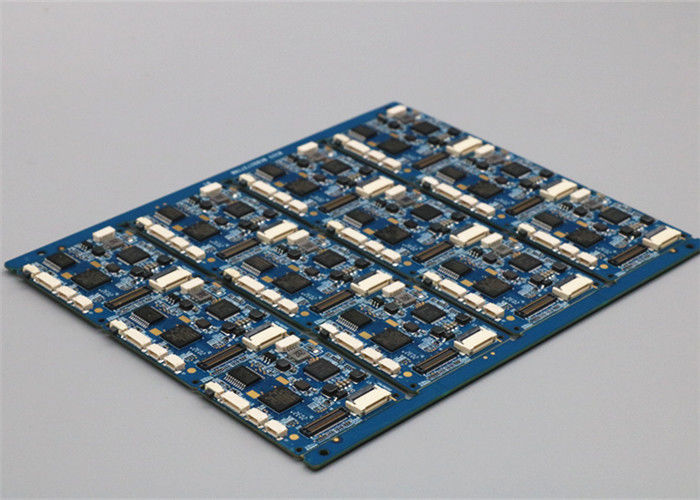

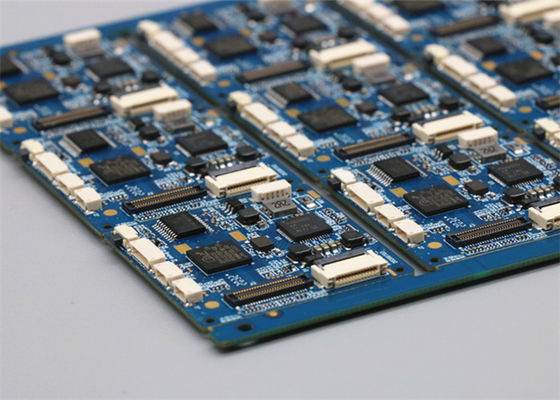

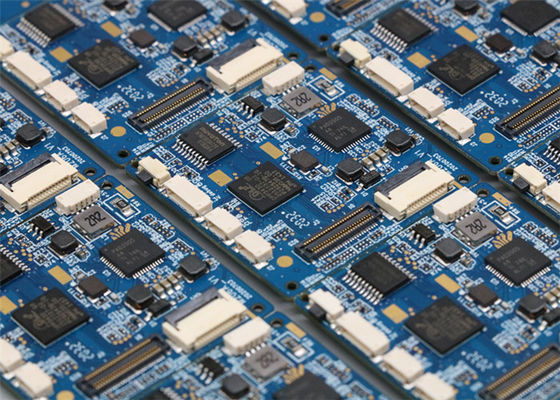

5عکس
6خدمات OEM/ODM/EMS برای PCBA:
· PCBA، مونتاژ PCB Board: SMT و PTH و BGA
· PCBA و طراحی محفظه
· تامین و خرید قطعات
· ساخت نمونه اولیه سریع
· قالب گذاری تزریق پلاستیک
· چاپ ورق فلزی
· مونتاژ نهایی
· آزمایش: AOI، آزمایش در مدار (ICT) ، آزمایش عملکردی (FCT)
• گمرکی برای واردات مواد و صادرات محصولات
7سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
ما کارخانه اي هستيم شرکت ماتولیدکنندگان الکترونیک.
س2: آیا شما سفارش نمونه را می پذیرید؟
------بله، ما می توانیم سفارش نمونه را بپذیریم.
سوال سوم: سیاست گارانتی شما چیست؟
ما 2 سال گارانتی ارائه می دهیم برای کالاهایی که نقص ندارند توسط فصل های شخصی، ما جایگزین آن خواهیم شد.
سوال 4: شرایط پرداخت شما چیست؟
ما 100درصد T/T رو قبول ميکنيم
Q5: زمان تحویل برای سفارش انبوه چیست؟
------به طور معمول، حدود 20-35 روز طول می کشد، بستگی به مقدار سفارش دارد.
