| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCB-B-029 |
| مقدار تولیدی: | 1 pc |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T, Western Union, Paypal |
| توانایی عرضه: | 20,000 Square Meters / Month |
FR4 1.6mm 1oz PCB مس سنگین تولید کننده صفحه مدار چاپی PCB مس سنگین
مشخصات دقیق:
| لایه ها | 2 |
| مواد | FR-4 KB6160 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1 اونس |
| درمان سطح | HASL |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
ظرفیت SMT
PCB های مس ضخیمیک نوع ویژه از صفحه مدار چاپی است که دارای یک لایه مس ضخیم تر در مقایسه با PCB استاندارد است.این ضخامت مس افزایش یافته مزایای متعددی دارد و برای کاربردهای خاص مناسب است.
ویژگی های اصلیPCB های مس ضخیمشامل:
ضخامت مس:
ضخامت یک لایه مس PCB استاندارد به طور معمول 1 تا 2 اونس در هر فوت مربع (وز / فوت 2) است ، که معادل ضخامت تقریباً 35-70 میکروم است.
PCB های مس ضخیمدارای لایه های مس بسیار ضخیم تر هستند، معمولا 3 اونس/فوت مربع تا 12 اونس/فوت مربع یا بیشتر، که معادل ضخامت 105-420 میکرو است.
قابلیت کنترل قدرت:
ضخامت مس افزایش می یابدPCB های مس ضخیمبرای رسیدگی به سطوح بالاتر جریان و قدرت بدون افزایش بیش از حد گرما یا کاهش ولتاژ.
این باعث می شود که آنها برای کاربردهای انرژی محرک مانند منابع برق، محرک های موتور و سیستم های الکترونیکی با جریان بالا ایده آل باشند.
مدیریت حرارتی:
لایه های مس ضخیم تر به عنوان بخاری های گرما موثر عمل می کنند و از انتشار گرما از اجزای گرم کننده بر روی PCB بهبود می یابند.
این قابلیت مدیریت حرارتی بهبود یافته برای طرح های مدار با قدرت بالا، جریان بالا یا چگالی بالا بسیار مهم است.
رسانایی الکتریکی
ضخامت مس افزایش یافته مقاومت ردی را کاهش می دهد و عملکرد کلی مدار و یکپارچگی سیگنال را بهبود می بخشد.
این برای کاربردهایی که نیاز به امپدانس پایین و مدارهای جریان بالا دارند مانند الکترونیک قدرت یا طرح های دیجیتال با سرعت بالا مفید است.
سفتی و قدرت مکانیکی:
با توجه به ضخامت مسي افزايش يافته،PCB های مس ضخیمبه طور معمول قوی تر و از نظر مکانیکی قوی تر هستند، که آنها را برای کاربردهایی که نیاز به ارتعاش، شوک یا استرس دارند مناسب می کند.
چالش تولید:
ساختPCB های مس ضخیمنیاز به فرآیندهای تولید تخصصی مانند تکنیک های پیشرفته حفاری، پوشش پیشرفته و روش های حکاکی تخصصی دارد.
این فرآیند تولید می تواند پیچیده تر و گران تر از تولید PCB استاندارد باشد.
برنامه های کاربردیPCB های مس ضخیمشامل:
لوازم الکترونیکی قدرت مانند اینورترها، کنورترها و موتورهای محرک
مدارهای جریان بالا، از جمله سیستم های کنترل و توزیع صنعتی
لوازم الکترونیکی خودرو از جمله وسایل نقلیه الکتریکی و موتورهای هیبریدی
برنامه های کاربردی هوافضا و دفاعی با الزامات قدرت و حرارتی سختگیرانه
تجهیزات مخابراتی و شبکه ای با نیاز به جریان و قدرت بالا
PCB های مس ضخیممی تواند در طراحی و توسعه سیستم های الکترونیکی محکم، قابل اعتماد و با عملکرد بالا در صنایع مختلف مورد استفاده قرار گیرد.مدیریت حرارتی و رسانایی الکتریکی عوامل کلیدی هستند.

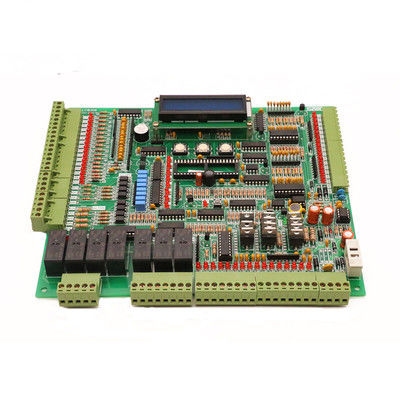

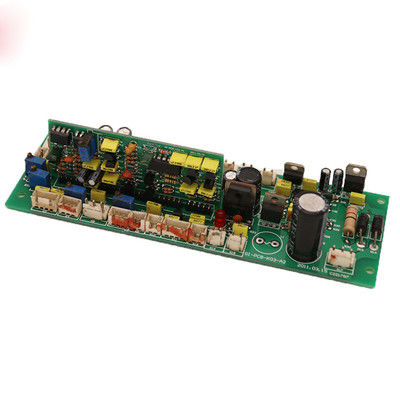

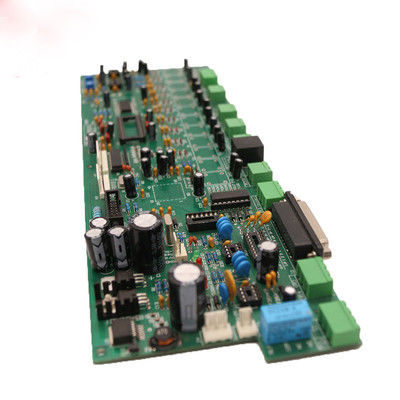

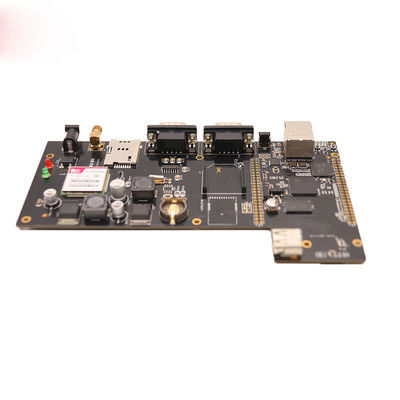

عکس های بیشتر از FR-4 1.6mm بورد با آدامس قرمز 1 اونس مس برق راننده PCB PCB مس سنگین
