پوشش چند لایه ای صفحه مدار چاپی الکترونیک
ویژگی ها
1. خدمات OEM یک توقف، ساخته شده در شنژن چین
2. توسط Gerber File و لیست BOM از مشتری ساخته شده
3مواد FR4، مطابق با استاندارد 94V0
4پشتیبانی تکنولوژی SMT، DIP
5HASL بدون سرب، حفاظت از محیط زیست
6مطابق با UL، CE، ROHS
7ارسال توسط DHL، UPS، TNT، EMS یا نیاز مشتری
PCBتوانایی های فنی
| SMT | دقت موقعیت: 20 ام |
| اندازه قطعات:0.4×0.2mm ((01005) 130×79mm، Flip-CHIP، QFP، BGA، POP | |
| حداکثر ارتفاع قطعات::25mm | |
| حداکثر اندازه PCB: 680 × 500mm | |
| حداقل اندازه PCB: محدودیتی ندارد | |
| ضخامت PCB:0.3 تا 6 میلی متر | |
| وزن PCB: 3kg | |
| سرباز موج | حداکثر عرض PCB: 450mm |
| حداقل عرض PCB: بدون محدودیت | |
| ارتفاع قطعات: 120mm بالا / Bot 15mm | |
| سرباز عرق | نوع فلز: قطعات، کل، ورودی، کنار |
| مواد فلزی: مس ، آلومینیوم | |
| سطح:پلاستی Au،پلاستی sliver،پلاستی Sn | |
| نرخ مثانه هوا: کمتر از 20% | |
| دستگاه فشار | محدوده فشار: 0-50KN |
| حداکثر اندازه PCB:800X600mm | |
| آزمایش | فناوری اطلاعات،پروازی کاوشگر،برن-این،آزمایش عملکردی، چرخه ی دمایی |
صفحه های مدار چاپی (PCB)اجزای اساسی تجهیزات الکترونیکی هستند و پایه فیزیکی هستند که اجزای مختلف الکترونیکی را به هم متصل و پشتیبانی می کنند.نقش حیاتی در عملکرد و قابلیت اطمینان سیستم های الکترونیکی دارد.
جنبه های کلیدی صفحه های مدار چاپی الکترونیکی شامل:
لایه ها و ترکیب:
PCB ها به طور معمول از چندین لایه تشکیل شده اند که رایج ترین آنها طراحی 2 یا 4 لایه است.
این لایه ها از مس ساخته شده اند که به عنوان مسیرهای رسانا و یک بستر غیر رسانا مانند فیبرگلاس (FR-4) یا سایر مواد خاص استفاده می شود.
لایه های دیگر ممکن است شامل سطوح قدرت و زمین برای توزیع قدرت و کاهش سر و صدا باشد.
رابط ها و ردیابی ها:
لایه مس برای ایجاد ردپای رسانا که به عنوان مسیرهای سیگنال های الکتریکی و قدرت عمل می کنند، حک شده است.
ویاس ها سوراخ هایی هستند که بین لایه های مختلف را به هم متصل می کنند و امکان اتصال چند لایه ای را فراهم می کنند.
عرض ردیاب، فاصله و الگوهای مسیریابی برای بهینه سازی یکپارچگی سیگنال، مقاومت و عملکرد کلی الکتریکی طراحی شده اند.
قطعات الکترونیکی:
اجزای الکترونیکی، مانند مدارهای یکپارچه، مقاومت ها، خازن ها و کانکتورها، به PCB نصب و جوش داده می شوند.
قرار دادن و مسیریابی این اجزای برای اطمینان از عملکرد بهینه، خنک سازی و عملکرد کلی سیستم بسیار مهم است.
تکنولوژی تولید PCB:
فرآیندهای تولید PCB به طور معمول شامل مراحل مانند لایه بندی، حفاری، پوشش مس، حکاکی و استفاده از ماسک جوش است.
فن آوری های پیشرفته مانند حفاری لیزر، پوشش پیشرفته و لایه بندی چند لایه ای در طرح های تخصصی PCB استفاده می شود.
مونتاژ PCB و جوشاندن:
اجزای الکترونیکی به صورت دستی یا به صورت خودکار با استفاده از تکنیک هایی مانند جوشیدن سوراخ یا جوشیدن سطح نصب می شوند.
جوشاندن مجدد و جوشاندن موج فرآیندهای خودکار متداول برای اتصال اجزای هستند.
آزمایش و کنترل کیفیت:
PCB از فرآیندهای مختلف آزمایش و بازرسی مانند بازرسی بصری، آزمایش الکتریکی و آزمایش عملکردی برای اطمینان از قابلیت اطمینان و عملکرد آن استفاده می کند.
اقدامات کنترل کیفیت، مانند بازرسی در فرآیند و شیوه های طراحی برای تولید (DFM) ، به حفظ استانداردهای بالا در تولید PCB کمک می کند.
PCB های الکترونیکدر طیف گسترده ای از کاربردهای مختلف، از جمله الکترونیک مصرفی، تجهیزات صنعتی، سیستم های خودرو، دستگاه های پزشکی، تجهیزات هوافضا و مخابرات و موارد دیگر استفاده می شود.پیشرفت های مداوم در تکنولوژی PCB، مانند توسعه PCB های با تراکم بالا و PCB های انعطاف پذیر، ایجاد دستگاه های الکترونیکی کوچکتر، قدرتمندتر و انرژی کارآمدتر را امکان پذیر کرده است.

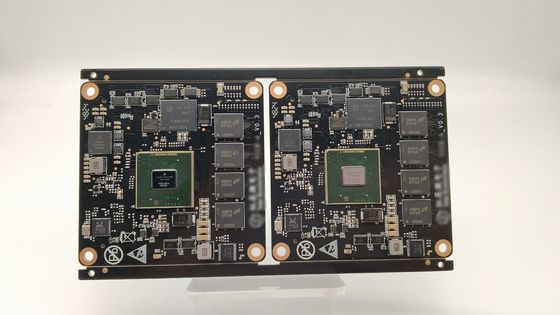

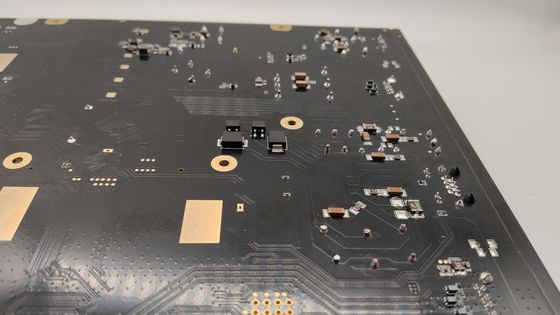

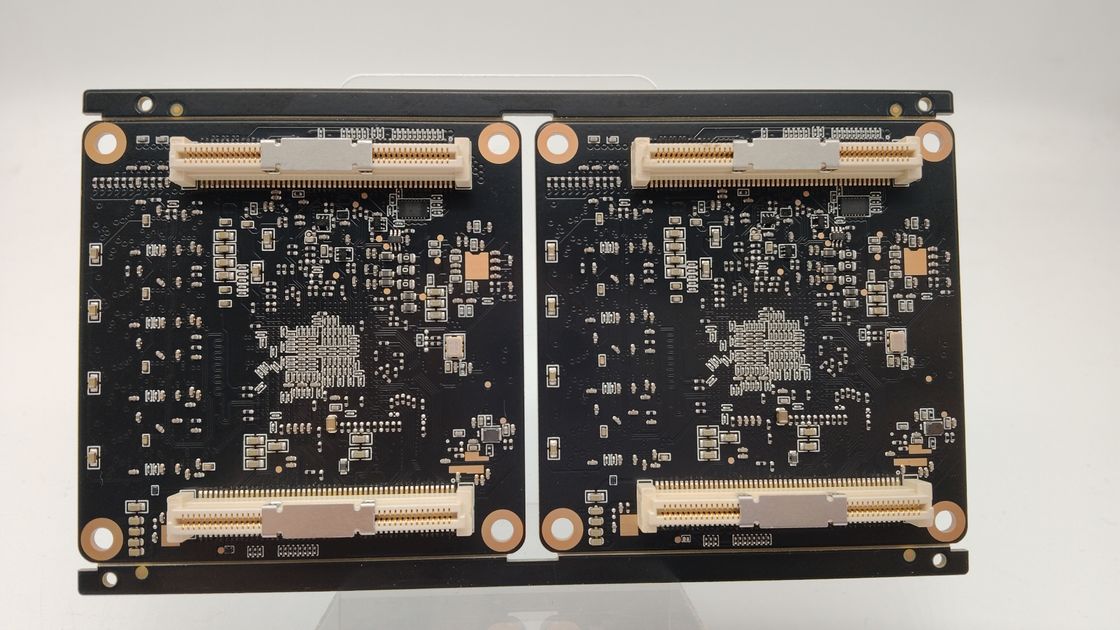

تصاویر PCB
