آلومینیوم Led Heavy Copper 22- 28 لایه صفحه مدار چاپی سفارشی PCB سنگین مس

آلومینیوم Led Heavy Copper 22- 28 لایه صفحه مدار چاپی سفارشی PCB سنگین مس

1. ویژگی ها

1. خدمات OEM یک توقف، ساخته شده در شنژن چین

2. توسط Gerber File و لیست BOM از مشتری ساخته شده

3مواد FR4، مطابق با استاندارد 94V0

4پشتیبانی تکنولوژی SMT، DIP

5HASL بدون سرب، حفاظت از محیط زیست

6مطابق با UL، CE، ROHS

7ارسال توسط DHL، UPS، TNT، EMS یا نیاز مشتری

2. PCBتوانایی های فنی

گواهینامه ها:

ISO9001 / ISO14001 / ISO45001 (نظامی) / TS16949 (خودروی) / RoHS / UL

    PCB های مس ضخیمیک نوع ویژه از صفحه مدار چاپی است که دارای یک لایه مس ضخیم تر در مقایسه با PCB استاندارد است.این ضخامت مس افزایش یافته مزایای متعددی دارد و برای کاربردهای خاص مناسب است.

ویژگی های اصلی PCB مس ضخیم عبارتند از:

ضخامت مس:
ضخامت یک لایه مس PCB استاندارد به طور معمول 1 تا 2 اونس در هر فوت مربع (وز / فوت 2) است ، که معادل ضخامت تقریباً 35-70 میکروم است.
PCB های مس ضخیمدارای لایه های مس بسیار ضخیم تر هستند، معمولا 3 اونس/فوت مربع تا 12 اونس/فوت مربع یا بیشتر، که معادل ضخامت 105-420 میکرو است.

قابلیت کنترل قدرت:
ضخامت مس افزایش می یابدPCB های مس ضخیمبرای رسیدگی به سطوح بالاتر جریان و قدرت بدون افزایش بیش از حد گرما یا کاهش ولتاژ.
این باعث می شود که آنها برای کاربردهای انرژی محرک مانند منابع برق، محرک های موتور و سیستم های الکترونیکی با جریان بالا ایده آل باشند.

مدیریت حرارتی:
لایه های مس ضخیم تر به عنوان بخاری های گرما موثر عمل می کنند و از انتشار گرما از اجزای گرم کننده بر روی PCB بهبود می یابند.
این قابلیت مدیریت حرارتی بهبود یافته برای طرح های مدار با قدرت بالا، جریان بالا یا چگالی بالا بسیار مهم است.
رسانایی الکتریکی
ضخامت مس افزایش یافته مقاومت ردی را کاهش می دهد و عملکرد کلی مدار و یکپارچگی سیگنال را بهبود می بخشد.
این برای کاربردهایی که نیاز به امپدانس پایین و مدارهای جریان بالا دارند مانند الکترونیک قدرت یا طرح های دیجیتال با سرعت بالا مفید است.

سفتی و قدرت مکانیکی:
با توجه به ضخامت مسي افزايش يافته،PCB های مس ضخیمبه طور معمول قوی تر و از نظر مکانیکی قوی تر هستند، که آنها را برای کاربردهایی که نیاز به ارتعاش، شوک یا استرس دارند مناسب می کند.

چالش تولید:
ساختPCB های مس ضخیمنیاز به فرآیندهای تولید تخصصی مانند تکنیک های پیشرفته حفاری، پوشش پیشرفته و روش های حکاکی تخصصی دارد.
این فرآیند تولید می تواند پیچیده تر و گران تر از تولید PCB استاندارد باشد.

کاربردهای PCB مس ضخیم شامل:

لوازم الکترونیکی قدرت مانند اینورترها، کنورترها و موتورهای محرک

مدارهای جریان بالا، از جمله سیستم های کنترل و توزیع صنعتی

لوازم الکترونیکی خودرو از جمله وسایل نقلیه الکتریکی و موتورهای هیبریدی

برنامه های کاربردی هوافضا و دفاعی با الزامات قدرت و حرارتی سختگیرانه

تجهیزات مخابراتی و شبکه ای با نیاز به جریان و قدرت بالا

PCB های مس ضخیممی تواند در طراحی و توسعه سیستم های الکترونیکی محکم، قابل اعتماد و با عملکرد بالا در صنایع مختلف مورد استفاده قرار گیرد.مدیریت حرارتی و رسانایی الکتریکی عوامل کلیدی هستند.

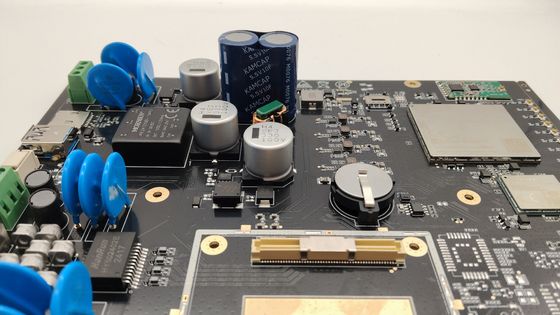

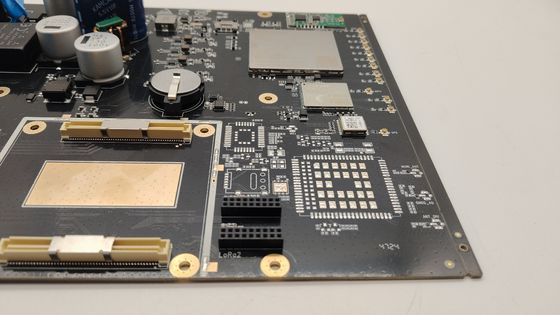

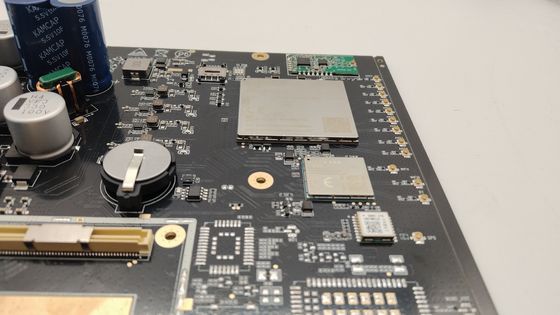

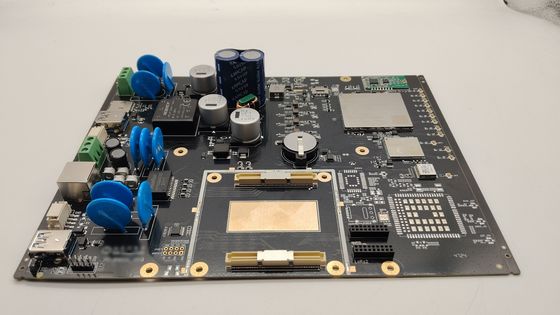

2. عکس های PCB
