| نام تجاری: | OEM ODM |
| شماره مدل: | PCB-B-018 |
| مقدار تولیدی: | 1 pc |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T, Western Union, Paypal |
| توانایی عرضه: | 20,000 Square Meters / Month |

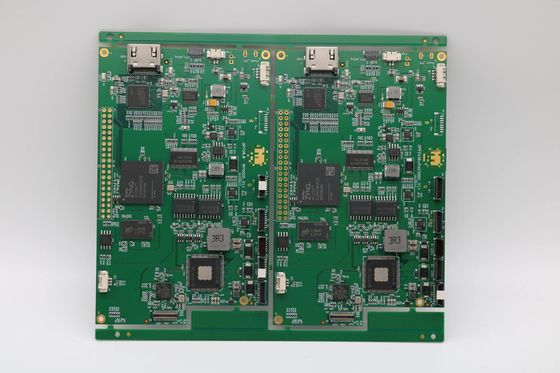

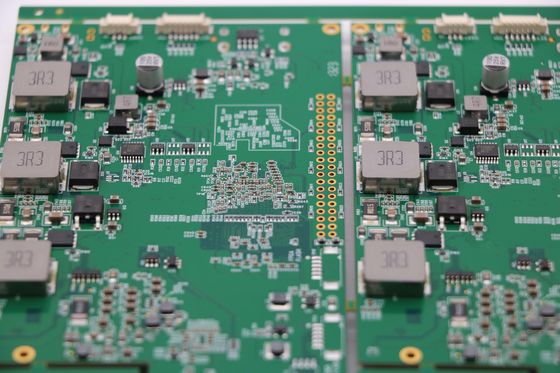

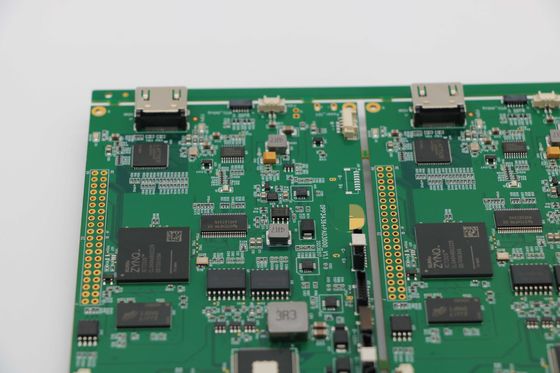

صفحه مدار چاپی سخت و 4 لایه PCB و صفحه مدار چاپی چند لایه BGA PCB خودرو
مشخصات دقیق:
| لایه ها | 4 لایه ها |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1 اونس |
| درمان سطح | ENIG |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما فراهم می کند. اکنون حدود 300 کارمند دارد. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت را با قیمت کارخانه ای در سریع ترین زمان تحویل به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
گواهینامه ها:
ISO9001 / ISO14001 / ISO45001 (نظامی) / TS16949 (خودروی) / RoHS / UL
PCB های خودروقطعات ضروری در وسایل نقلیه مدرن هستند و نقش حیاتی در الکترونیک و سیستم های کنترل دارند.این PCB ها برای مقاومت در برابر محیط های سخت و الزامات سخت صنعت خودرو طراحی شده اند.
ویژگی های اصلی و ملاحظات برایPCB های خودروشامل:
قابلیت اطمینان و دوام:
PCB های خودروباید قادر به کار با اطمینان در دمای شدید، ارتعاش و سایر فشارهای محیطی که توسط وسایل نقلیه مواجه می شوند باشند.
مواد قوی مانند مس با کیفیت بالا، لایه های برتر و پوشش های تخصصی برای اطمینان از عملکرد طولانی مدت استفاده می شود.
امنیت و انطباق:
PCB های خودروتحت استاندارد های سختگیرانه ایمنی و الزامات قانونی قرار می گیرند.مانند آنهایی که توسط سازمان هایی مانند ISO (سازمان بین المللی استاندارد سازی) و IATF (گروه کاری بین المللی خودرو) تنظیم شده اند.
طراحی ها باید با این استانداردها مطابقت داشته باشند تا ایمنی و قابلیت اطمینان سیستم های وسیله نقلیه را تضمین کنند.
کوچک سازی و پیچیدگی:
الکترونیک خودرو به طور فزاینده ای پیچیده می شود و نیاز به طرح های PCB پیشرفته تر با تراکم اجزای بالاتر و فاکتورهای فرم کوچکتر دارد.
PCB های چند لایه ای، اجزای باریک و فن آوری های پیشرفته اتصال اغلب برای برآورده کردن نیازهای فضای و عملکرد استفاده می شوند.
مدیریت حرارتی:
PCB های خودرواغلب در محیط های با دمای بالا کار می کنند و نیاز به راه حل های مدیریت حرارتی موثر مانند بخاری های حرارتی، ویاس های حرارتی و فن آوری های خنک کننده تخصصی دارند.
سازگاری الکترومغناطیسی (EMC):
PCB های خودروباید به گونه ای طراحی شوند که تداخل الکترومغناطیسی (EMI) را به حداقل برساند و سازگاری الکترومغناطیسی (EMC) مناسب با سایر سیستم های خودرو را تضمین کند.
محافظت از خطوط سیگنال، زمین گذاری و مسیر دقیق خطوط سیگنال، ملاحظات حیاتی هستند.
قطعات خودرو:
PCB های خودرواستفاده از اجزای الکترونیکی تخصصی که برای شرایط سخت کار خودرو، مانند محدوده ی دمای بالاتر، مقاومت در برابر ضربه و عمر طولانی تر مناسب هستند.
سرگردPCB خودروبرنامه های کاربردی شامل واحدهای کنترل موتور (ECU) ، ماژول های کنترل گیرنده، سیستم های اطلاعات و سرگرمی، رابط های سنسور و سیستم های پیشرفته کمک راننده (ADAS) است.
درPCB خودروصنعت همچنان در حال تکامل است، با پیشرفت در مواد، تکنیک های طراحی و فرآیندهای تولید برای پاسخگویی به افزایش قابلیت اطمینان، عملکرد،و الزامات ایمنی وسایل نقلیه مدرن.
4Layers کارت ضبط رانندگی اتوماتیک shengyi 1OZ BGA
