| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCB-B-008 |
| مقدار تولیدی: | 1 pc |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T, Western Union, Paypal |
| توانایی عرضه: | 20,000 Square Meters / Month |
PCB خودرو 10 لایه PCB انعطاف پذیر و سفت طلا غوطه ور 1.32mm ضخامت
مشخصات دقیق:
| لایه ها | 10 |
| مواد | FR-4 و PI |
| ضخامت تخته | 1.32ميلي متر |
| ضخامت مس | 1 اونس |
| درمان سطح | ENIG 2U" |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
ظرفیت SMT
گواهینامه ها:
ISO9001 / ISO14001 / ISO45001 (نظامی) / TS16949 (خودروی) / RoHS / UL
PCB های خودرو قطعات ضروری در وسایل نقلیه مدرن هستند و نقش حیاتی در الکترونیک و سیستم های کنترل دارند.این PCB ها برای مقاومت در برابر محیط های سخت و الزامات سخت صنعت خودرو طراحی شده اند.
ویژگی های اصلی و ملاحظات برایPCB های خودروشامل:
قابلیت اطمینان و دوام:
PCB های خودروباید قادر به کار با اطمینان در دمای شدید، ارتعاش و سایر فشارهای محیطی که توسط وسایل نقلیه مواجه می شوند باشند.
مواد قوی مانند مس با کیفیت بالا، لایه های برتر و پوشش های تخصصی برای اطمینان از عملکرد طولانی مدت استفاده می شود.
امنیت و انطباق:
PCB های خودروتحت استاندارد های سختگیرانه ایمنی و الزامات قانونی قرار می گیرند.مانند آنهایی که توسط سازمان هایی مانند ISO (سازمان بین المللی استاندارد سازی) و IATF (گروه کاری بین المللی خودرو) تنظیم شده اند.
طراحی ها باید با این استانداردها مطابقت داشته باشند تا ایمنی و قابلیت اطمینان سیستم های وسیله نقلیه را تضمین کنند.
کوچک سازی و پیچیدگی:
الکترونیک خودرو به طور فزاینده ای پیچیده می شود و به طرح های PCB پیشرفته تر با تراکم اجزای بالاتر و عوامل فرم کوچکتر نیاز دارد.
PCB های چند لایه ای، اجزای باریک و فن آوری های پیشرفته اتصال اغلب برای پاسخگویی به نیازهای فضای و عملکرد استفاده می شوند.
مدیریت حرارتی:
PCB های خودرواغلب در محیط های با دمای بالا کار می کنند و نیاز به راه حل های مدیریت حرارتی موثر مانند بخاری های حرارتی، ویاس های حرارتی و فن آوری های خنک کننده تخصصی دارند.
سازگاری الکترومغناطیسی (EMC):
PCB های خودروباید به گونه ای طراحی شوند که تداخل الکترومغناطیسی (EMI) را به حداقل برساند و سازگاری الکترومغناطیسی (EMC) مناسب با سایر سیستم های خودرو را تضمین کند.
محافظت از خطوط سیگنال، زمین گذاری و مسیر دقیق خطوط سیگنال، ملاحظات حیاتی هستند.
قطعات خودرو:
PCB های خودرواز اجزای الکترونیکی تخصصی استفاده کنید که برای شرایط سخت کار خودرو، مانند محدوده ی دمای بالاتر، مقاومت در برابر ضربه و عمر طولانی تر مناسب هستند.
سرگردPCB خودروبرنامه های کاربردی شامل واحدهای کنترل موتور (ECU) ، ماژول های کنترل گیرنده، سیستم های اطلاعات و سرگرمی، رابط های سنسور و سیستم های پیشرفته کمک راننده (ADAS) است.
درPCB خودروصنعت همچنان در حال تکامل است، با پیشرفت در مواد، تکنیک های طراحی و فرآیندهای تولید برای پاسخگویی به افزایش قابلیت اطمینان، عملکرد،و الزامات ایمنی وسایل نقلیه مدرن.

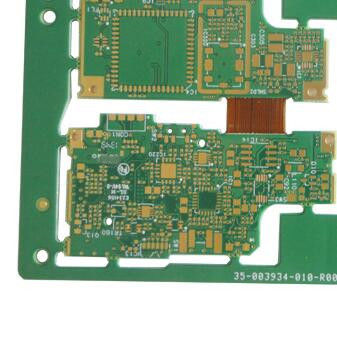

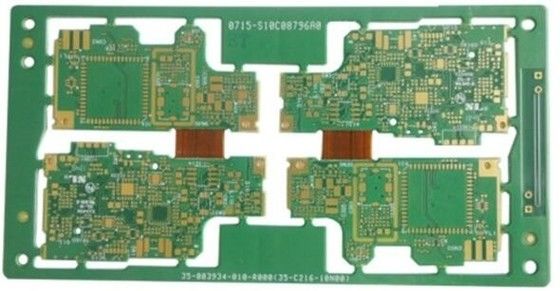

عکس های دقیق تر از این 10 لایه Rigid Flex PCB for Car Audio Immersion Gold از تولید کننده چین
