جزئیات محصولات

خونه محصولات

تخته FR4 با ضخامت 3.0 میلی متر # بلوک مس 2.0 میلی متر در داخل تخته. # ENIG # PCB مسی سنگین # 6 لایه # چند لایه

نام تجاری:	KAZ
شماره مدل:	KAZA-228
مقدار تولیدی:	واحد 1
قیمت:	0.1-20 USD / Unit
شرایط پرداخت:	T / T، وسترن یونیون، MoneyGram، L / C، D / A
توانایی عرضه:	2000 M2 / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS

تعداد لایه ها:

2` 30 لایه

حداکثر اندازه تخته:

600 میلی متر در 1200 میلی متر

مواد پایه برای PCB:

FR4، CEM-1، TACONIC، آلومینیوم، مواد Tg بالا، راجرز فرکانس بالا، تفلون، ARLON، مواد بدون هالوژن

Rang of Finish Baords Thickness:

0.21-7.0 میلی متر

حداقل عرض خط:

3mil (0.075mm)

حداقل فضای خط:

3mil (0.075mm)

حداقل قطر سوراخ:

0.10 میلی متر

پایان درمان:

HASL (بدون سرب)، ENIG (طلای غوطه‌وری)، نقره غوطه‌وری، آبکاری طلا (گلد فلش)، OSP و غیره.

ضخامت مس:

0.5-14 اونس (18-490 میلی متر)

تست الکترونیکی:

100% E-Testing (High Voltage Testing); 100٪ تست الکترونیکی (تست ولتاژ بالا)؛ Flying

جزئیات بسته بندی:

بسته های خلاء

قابلیت ارائه:

2000 M2 / ماه

برجسته کردن:

enig finish pcb
,
هیئت مدیره دو طرفه pcb

توضیحات محصول

اطلاعات تفصیلی:

ضخامت 3.0mm تخته FR4# بلوک مسی 2.0mm داخل برد.#ENIG# PCB مس سنگین#6لایه#چند لایه

1. ویژگی ها

1. One Stop OEM Service، ساخته شده در شنژن چین

2. تولید شده توسط Gerber File و BOM List از مشتری

3. مواد FR4، مطابق با استاندارد 94V0

4. SMT، پشتیبانی از فناوری DIP

5. HASL بدون سرب، ENIG# حفاظت از محیط زیست

6. UL، CE، ROHS سازگار

7. حمل و نقل توسط DHL، UPS، TNT، EMS یا نیاز مشتری

2. PCBقابلیت فنی

SMT دقت موقعیت: 20 um

اندازه قطعات: 0.4×0.2mm(01005) —130×79mm، Flip-CHIP، QFP، BGA، POP

حداکثرارتفاع جزء: 25 میلی متر

حداکثراندازه PCB: 680×500 میلی متر

حداقلاندازه PCB: بدون محدودیت

ضخامت PCB: 0.3 تا 6 میلی متر

وزن PCB: 3 کیلوگرم

موج لحیم کاری حداکثرعرض PCB: 450 میلی متر

حداقلعرض PCB: بدون محدودیت

ارتفاع قطعه: بالای 120 میلی متر / ربات 15 میلی متر

عرق لحیم کاری نوع فلز: جزئی، کل، منبت، کناری

مواد فلزی: مس، آلومینیوم

پایان سطح: آبکاری طلا، آبکاری برش، آبکاری Sn

میزان مثانه هوا: کمتر از 20٪

پرس مناسب محدوده فشار: 0-50KN

حداکثراندازه PCB: 800x600mm

آزمایش کردن فناوری اطلاعات و ارتباطات، پرواز کاوشگر، سوختن، تست عملکرد، چرخه دما

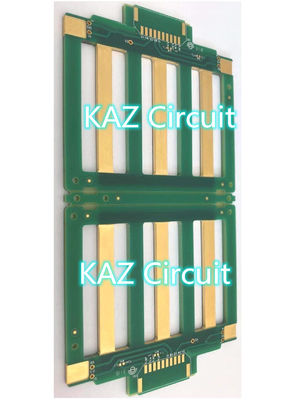

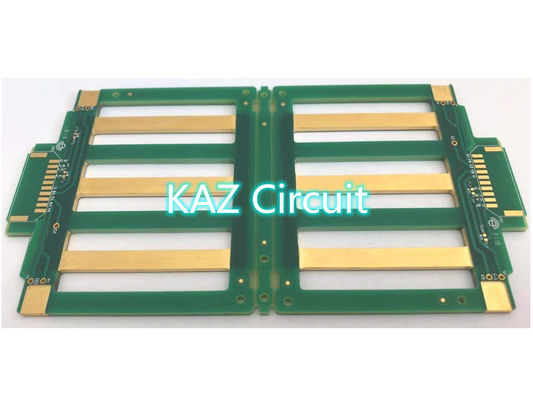

2. تصاویر PCB

برچسب ها:
تخته PCB دو طرفه

PCB طلا غوطه وری,enig finish pcb

هیئت مدیره دو طرفه pcb

محصولات مرتبط

سطح مدار کنترل چاپ صنعتی دو طرفه FR4 1 OZ HASL

بهترین قیمت رو بدست بیار

PCB برد مدار چاپی چند لایه انعطاف پذیر کنترل صنعتی

بهترین قیمت رو بدست بیار

مونتاژ BGA مواد FR4 مونتاژ برد مدار چاپی SMT

بهترین قیمت رو بدست بیار

10oz برای لایه های داخلی و خارجی # ضخامت مس چهار لایه سنگین # صفحه مدار چاپی FR4. # PCB چند لایه

بهترین قیمت رو بدست بیار

دو طرفه کنترل صنعتی FR4 ENIG غوطه وری تخته PCB

بهترین قیمت رو بدست بیار

تابلوی کنترل صنعتی FR4 4 لایه دو طرفه

بهترین قیمت رو بدست بیار

صفحه pcba طلا ENIG پایان سبز Soldmask 1 اونس مس چند لایه کنترل صنعتی pcb کارخانه سفید ابریشم صفحه نمایش

بهترین قیمت رو بدست بیار

دو طرفه FR-4 PCB مونتاژ هیئت مدیره کنترل صنعتی PCB مونتاژ سرویس هیئت مدیره کنترل صنعتی

بهترین قیمت رو بدست بیار

SMT	دقت موقعیت: 20 um
	اندازه قطعات: 0.4×0.2mm(01005) —130×79mm، Flip-CHIP، QFP، BGA، POP
	حداکثرارتفاع جزء: 25 میلی متر
	حداکثراندازه PCB: 680×500 میلی متر
	حداقلاندازه PCB: بدون محدودیت
	ضخامت PCB: 0.3 تا 6 میلی متر
	وزن PCB: 3 کیلوگرم
موج لحیم کاری	حداکثرعرض PCB: 450 میلی متر
	حداقلعرض PCB: بدون محدودیت
	ارتفاع قطعه: بالای 120 میلی متر / ربات 15 میلی متر
عرق لحیم کاری	نوع فلز: جزئی، کل، منبت، کناری
	مواد فلزی: مس، آلومینیوم
	پایان سطح: آبکاری طلا، آبکاری برش، آبکاری Sn
	میزان مثانه هوا: کمتر از 20٪
پرس مناسب	محدوده فشار: 0-50KN
پرس مناسب	حداکثراندازه PCB: 800x600mm
آزمایش کردن	فناوری اطلاعات و ارتباطات، پرواز کاوشگر، سوختن، تست عملکرد، چرخه دما
