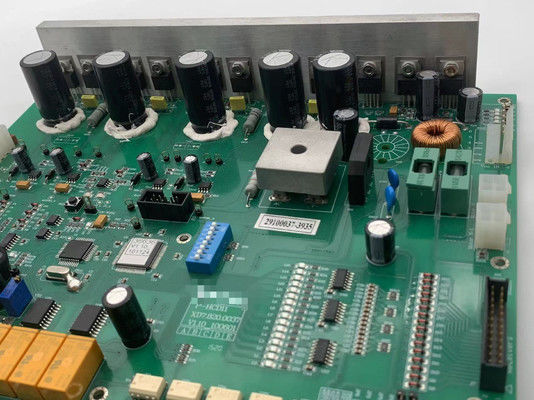

به این دلیل که امروزه صنعت الکترونیک به سرعت در حال توسعه است، محصولات الکترونیکی کوچکتر و پیچیده تر می شوند. برای انطباق با این روند، مهندسان روش ساخت SMT را اتخاذ می کنند.وقتی بعضی از مردم به صفحه های مداری چاپی با اجزای محصولات الکترونیکی (اسمارتفون ها) نگاه می کننددر این زمینه، ممکن است از این که چگونه این قطعات بر روی صفحه نصب می شوند، تعجب کنند.آنها توسط نصب شده اندمجموعه SMT.
آیا شما دقیقا در مورد فرآیند مونتاژ SMT PCB می دانید؟ چرا با نگاهی به این مقاله بیشتر در مورد فرآیند مونتاژ SMT PCB یاد نمی گیرید؟

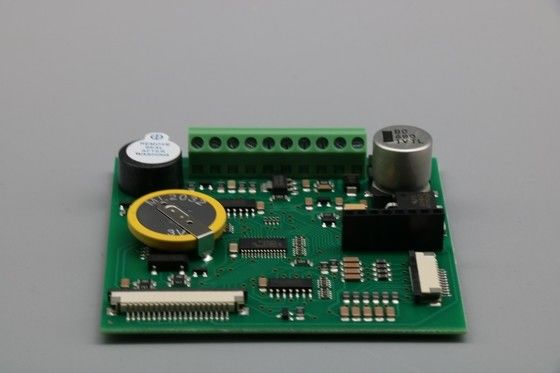

فرآیند مونتاژ PCB SMT چیست؟

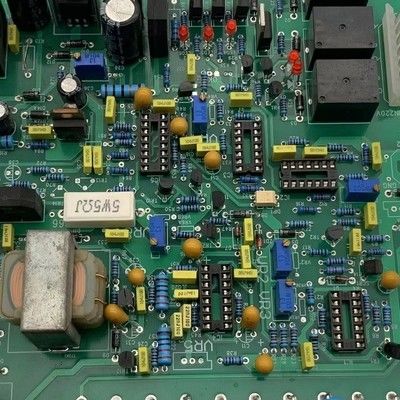

فرآیند مونتاژ SMT PCB فرآیند مونتاژ اجزای روی سطح صفحه مدار چاپی به طور مستقیم است. این از مونتاژ PTH متفاوت است.تجمع PTHاز طریق مونتاژ سوراخ پوشش داده می شود، به این معنی که ما اولین پین های قطعات را در سوراخ PCB قرار می دهیم و سپس پین ها را در سوراخ ها جوش می دهیم.
8 مرحله در فرآیند مونتاژ PCB SMT
ما می دانیم که SMT PCBA در حال حاضر است. بعدی یک معرفی دقیق به فرآیند مونتاژ PCB SMT می آید. در"ویاسیون"، ما معمولاً 8 مرحله زیر را در فرآیند مونتاژ سطح انجام می دهیم.
1. بازرسي مواد ورودي
این اولین مرحله در فرآیند مونتاژ PCB SMT است. همه اجزای الکترونیکی ورودی باید ابتدا بازرسی شوند، از جمله تمام قطعات PCB و صفحه های مدار چاپی.تمام اجزای SMD PCB باید در یک بسته باشند.، همان شکل و همان حجم با BOM مشتری. PCB ها نیز باید در وضعیت خوبی باشند. به عنوان مثال، اکسیداسیون، تغییر شکل و غیره وجود ندارد.بازرسی اجزای بسیار مهم برای سطح نصب تکنولوژی PCB مونتاژ.
2. آماده شدن قبل از مونتاژ SMT
هنگامی که همه مواد آماده هستند، ما باید همه چیزهایی را که مربوط به فرآیند مونتاژ PCB SMT خاص است آماده کنیم. استنسیل ها باید انجام شوند، PCB ها و تراشه های BGA باید پخته شوند،فایل های pick & place آماده استفاده هستند، و تغذیه مناسب برای فرآیند مونتاژ PCB SMT آماده است.
3. خمیر جوش رو اضافه کن
وقت آن است که ما شروع به مونتاژ PCB جبهه نصب زمانی که همه چیز آماده است. اول از همه، خمیر جوش به پد در PCB اضافه شده است. در این فرآیند مونتاژ PCB جبهه نصب،شما باید استنسیل های فولاد ضد زنگ را که روی صفحه مدار پوشانده می شوند، تشخیص دهید.، و پسته ی پُر کردن را از طریق سوراخ روی ستنسیل های فولاد ضد زنگ روی صفحه ی PCB چاپ کنید.انرژی و قدرتPCBهای طراحی های مختلف نیاز به چاپ پسته ی جوش در مکان های مختلف PCB دارند، بنابراین PCB های طراحی های مختلف نیاز به طراحی استنسیل های فولاد ضد زنگ دارند.
سوراخ بر روی استنسل فولاد به طور معمول با لیزر برش داده می شود. پس از چاپ چسب بر روی صفحه PCB، چسب باید توسط بازرسی چاپ چسب جوش یا توسط یک کارگر QA بررسی شود،برای اطمینان از چاپ پاست در موقعیت صحیحاگر همه چیز درست باشد، PCB چاپ شده با چسب در خط تولید SMT قرار می گیرد تا کار مونتاژ قطعات الکترونیکی را ادامه دهد.دستگاه پُر کردن پُر کننده دستگاهی است برای اضافه کردن پُر کردن پُر کننده بر روی صفحه ی برهنه ی PCB.البته بايد از ستينسيل ها استفاده کرد
در Viasion، ما از بهترین خمیر جوش در جهان استفاده می کنیم برای اطمینان از مجموعه های SMT با کیفیت بالا، مانند آلفا و سنجو.لطفا توجه داشته باشید که خمیر جوش نیاز به ذخیره در یخچال در 0-10 درجه سانتیگراد، و قبل از استفاده باید مخلوط شود.
4. نصب قطعات با کمک یک دستگاه انتخاب و قرار دادن
زمانی که خمیر جوش بر روی PCB های برهنه چاپ شده و پس از بازرسی کیفیت خوبی دارد.ما نیاز به استفاده از یک ماشین انتخاب و محل با دقت بالا برای قرار دادن اجزای SMD بر روی PCB با چاپ پسته ی جوشما از یک ماشین با دقت بالا ساخته شده توسط یاماها استفاده می کنیم تا اطمینان حاصل کنیم که قرار دادن قطعات در پد های PCB بسیار دقیق است.
قطعات SMD PCB به طور معمول در رول ها / سینی ها آماده می شوند، اما همیشه طبیعی است که قطعات SMD PCB در بسته های گسسته برای مونتاژ PCB نمونه اولیه سطح عرضه شوند.اونا توي ماشين هاي انتخاب و جايگزين کردنیک سیستم نرم افزاری برای اطمینان از اینکه این قطعات الکترونیکی بدون هیچ خطایی در فرآیند بارگذاری قطعات الکترونیکی کار می کنند وجود دارد.
دستگاه SMT این اجزای SMD PCB را در موقعیت درست به مختصات X-Y درست که از قبل برنامه ریزی شده اند، می گیرد و قرار می دهد.قطعات PCB SMD پس از اتمام مونتاژ SMT در دستگاه reflow بر روی PCB جوش داده می شوندپس از SMD PCB اجزای قرار داده شده در اولین PCB اما بدون رفتن از طریق کوره reflow.مهندس تولید در خط ما اولین بررسی مقاله را انجام می دهد تا اطمینان حاصل شود که اجزای SMD PCB درست هستنددر این فرآیند تولید PCB SMT، یک تجهیزات آزمایش مقاله اول اختصاصی مورد نیاز است.
5. اجزای جوش بر روی PCB
جوش و جوش بخار و جوش مجدد به عنوان روش های جوش بخش های PCB در نظر گرفته می شود. آنها مزایای مختلفی برای پاسخگویی به شرایط مختلف دارند. همانطور که بسیاری از کارشناسان اشاره می کنند،جوش دادن فاز بخار برای ساخت نمونه ها یا اجزای حساس به جوش دادن اعمال می شود. جوشاندن بخار فاز PCB را تا زمانی که خمیر جوش بر روی PCB ذوب شود گرم می کند. پس از خنک شدن نقطه ذوب، اجزای بر روی PCB ثابت می شوند.
در مورد تجربه عملی تولید انبوه، تکنولوژی جوش مجدد در SMT رایج استفرآیند تولید PCBدر فرآیند جوش مجدد، اتمسفر نیتروژن مورد نیاز است و صفحه های مدار چاپی باید در آن قرار گیرند. خمیر جوش با هوای گرم در صورت لزوم ذوب می شود.سپس دمای صفحه PCB را خنک کنید، و اجزای الکترونیکی به طور دائمی بر روی PCB ثابت می شوند.
در Viasion، ما از جوشاندن بازپرداخت استفاده می کنیم. وقتی کارکنان QA ما بررسی می کنند که قرار دادن قطعات SMD PCB درست است و در شرایط خوبی است، ما PCB ها را به کوره بازپرداخت می بریم.ما از 10 فنجان بازپرداخت منطقه ی 10 درجه استفاده می کنیم تا از جوش خوب اطمینان حاصل کنیمالبته، مهندس باید مشخصات را تنظیم کند تا دقیقاً برای پروژه مناسب باشد.
6. 100% بازرسی AOI
آیا می توانیم بعد از اینکه قطعات به موفقیت بر روی PCB جوش داده شده اند، راحت شویم؟ البته نه. ما هنوز باید اطمینان حاصل کنیم که فرآیند مونتاژ SMT PCB کامل است و هیچ خطایی ندارد.پس ما از بازرسي هاي AOI در توليد انبوه استفاده مي کنيم.
چندتا دوربین هستکه برای گرفتن عکس از صفحه PCB پس از جوشاندن اجزای مورد استفاده قرار می گیرند و این عکس ها را به سیستم AOI ارسال می کنند که هر عکس را با نمونه عکس های درست PCB در صورت وجود هر گونه اشتباه مقایسه می کند.این به اپراتور اطلاع می دهد که کدام صفحه دارای خطا است، سپس صفحه مدار معیوب برای بازرسی دوباره برداشته می شود.
این مبالغه نیست که بگوییم بدون یک سیستم بازرسی AOI نمی توان دقت و ثبات فرآیند مونتاژ PCB SMT را تضمین کرد.تمام PCBA های ما پس از تولید SMT 100٪ توسط AOI (بررسی نوری خودکار) بازرسی می شوند تا از مفاصل جوش خراب یا اجزای نادرست در تولید SMT جلوگیری شود.
7. 100% بازرسي بصري
اگرچه AOI می تواند اکثر نقص ها را در فرآیند مونتاژ PCB smt پیدا کند، بازرسی نقص های بصری نیز برای نقص های زیبایی مانند خراش های کوچک بر روی صفحه های بی نقص PCB مورد نیاز است.ما درک می کنیم که بازرسی بصری بسیار وقت گیر و گران است، اما ما همیشه 100 درصد بازرسی بصری انجام می دهیم تا از ارسال PCB های معیوب جلوگیری کنیم.
8. بازرسي QA
بعد از اينکه کارکن هاي QC ما بازرسي PCB هاي مونتاژ SMT رو تموم کردن، کارکنان QC ما PCB ها رو بررسي ميکننو غیره برای اطمینان از سطح نصب تکنولوژی مونتاژ به درستی انجام شده استهدف این است که اطمینان حاصل شود که PCB ها به درستی در جوشاندن نصب سطح تولید می شوند.مجموعه SMTانجام شده و آماده برای جریان به فرآیند بعدی است.
