جزئیات محصولات

خونه محصولات

FR4 2 لایه الکترونیک هوشمند PCBA کنترل صنعتی صفحه مدار چاپی PCB

نام تجاری:	KAZ Circuit
شماره مدل:	PCBA-S-007
مقدار تولیدی:	۱ درصد
قیمت:	USD/pc
شرایط پرداخت:	T/T، وسترن یونیون، پی پال
توانایی عرضه:	20000 متر مربع / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001, TS16949, UL, RoHS

مواد:

FR-4

لایه های:

2 لایه

ضخامت تخته:

1.6 میلی متر

مس:

2 اونس

سطح:

HASL LF

صفحه نمایش ابریشم:

سفید

جزئیات بسته بندی:

بسته بندی حباب دار

قابلیت ارائه:

20000 متر مربع / ماه

برجسته کردن:

pcba الکترونیک هوشمند,صفحه PCB مدار چاپی کنترل صنعتی,FR4 PCB صفحه مدار چاپی

Industrial Control Printed Circuit Board PCB

FR4 Printed Circuit Board PCB

توضیحات محصول

1توضیحات خدمات مونتاژ PCB

مدار الکترونیکی چاپی4 لایه است که برای استفاده از تجهیزات امنیتی استفاده می شود. ما می توانیم نمونه اولیه PCB، حجم کامل، حجم متوسط و بزرگ را بپذیریم. هیچ درخواست MOQ برای سفارش جدید وجود ندارد. همه PCB های ما با UL، TS 16949، ROHS مطابقت دارند،ISO و غیره. گواهینامه

2مشخصات خدمات مونتاژ PCB

1	لایه	لایه 1 تا 30
2	مواد	FR-4, CEM-1, CEM-3, TG بالا, FR4 بدون هالوجن, FR-1, FR-2, آلومینیوم
3	ضخامت تخته	0.2mm-7mm
4	حداکثر.طرف تمام شده تخته	500 میلی متر*500 میلی متر
5	حداقل اندازه سوراخ سوراخ شده	0.25 میلی متر
6	عرض خط حداقل	0.075mm ((3mil)
7	حداقل فاصله خط	0.075mm ((3mil)
8	پایان / درمان سطح	HALS/HALS بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا
9	ضخامت مس	0.5-4.0 اونس
10	رنگ ماسک جوش	سبز/سیاه/سفید/قرمز/آبی/سفید
11	بسته بندی داخلی	بسته بندی خلاء، کیسه پلاستیکی
12	بسته بندی بیرونی	بسته بندی کارتونی استاندارد
13	تحمل سوراخ	PTH: ± 0.076، NTPH: ± 0.05
14	گواهینامه	UL، ISO9001، ISO14001، ROHS، CQC
15	پروفیل سازی و ضربه زدن	راه اندازی، V-CUT، Beveling
16	خدمت در مجمع	ارائه خدمات OEM به همه انواع مونتاژ صفحه مدار چاپی

3ظرفیت تولید PCB

ظرفیت SMT
ماده SMT	ظرفیت
PCB Max. اندازه	510mm*1200mm ((SMT)
قطعات تراشه	0201بسته 0402، 0603، 0805، 1206
حداقل فضای پین IC	0.1 میلی متر
حداقل فضای BGA	0.1 میلی متر
حداکثر دقت مونتاژ IC	±0.01mm
ظرفیت مونتاژ	≥8 میلیون پیوت/روز
ظرفیت DIP	6 خط تولید DIP
آزمایش مونتاژ	آزمایش پل، آزمایش AOI، آزمایش اشعه ایکس، ICT ((در آزمون مدار) ، FCT ((آزمایش مدار عملکردی)
FCT ((بررسی مدار عملکردی)	تست فعلی، تست ولتاژ، تست دمای بالا و دمای پایین، تست تاثیر قطره، تست پیری، تست ضد آب، تست ضد نشت و غیره. آزمایش های مختلف می تواند با توجه به نیاز شما انجام شود.

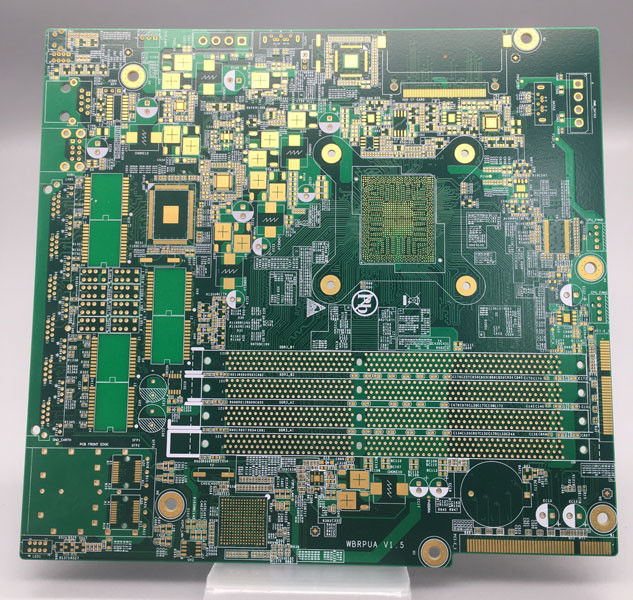

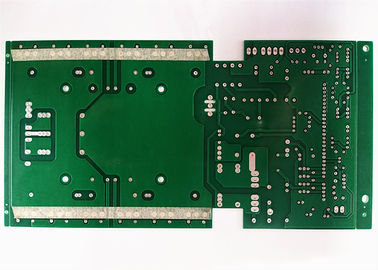

4عکس

FR4 2 لایه الکترونیک هوشمند PCBA کنترل صنعتی صفحه مدار چاپی PCB 0

5کاربرد محصولات:

1ارتباطات مخابراتی
2الکترونیک مصرفی
3، مانيتور امنيتي
4, الکترونيک خودرو
5خانه هوشمند
6کنترل های صنعتی
7، ارتش و دفاع

8خودرو

9خانه هوشمند

10اتوماسیون صنعتی

11دستگاه های پزشکی

12انرژی جدید

و غیره

6مزیت خدمات مونتاژ PCB
• مسئولیت محصول سختگیرانه، با استفاده از استاندارد IPC-A-160
• پیش پردازش مهندسی قبل از تولید
• کنترل فرآیند تولید (5M)
• 100% آزمون الکترونیکی، 100% بازرسی بصری، از جمله IQC، IPQC، FQC، OQC
• 100٪ بازرسی AOI، از جمله اشعه ایکس، میکروسکوپ 3D و ICT
• آزمایش ولتاژ بالا، آزمایش کنترل مقاومت
• بخش کوچک، ظرفیت جوش، آزمایش فشارهای حرارتی، آزمایش شوک

7سوالات عمومی

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

ما کارخانه اي هستيم، شرکت ما عمدتاً خدمات مونتاژ PCB رو مي فروشه...

س2: آیا شما سفارش نمونه را می پذیرید؟

------بله، ما می توانیم سفارش نمونه را بپذیریم.

سوال سوم: سیاست گارانتی شما چیست؟

ما 2 سال گارانتی ارائه می دهیم برای کالاهایی که نقص ندارند توسط فصول شخصی، ما جایگزین آن خواهیم شد.

سوال 4: شرایط پرداخت شما چیست؟

------ ما T / T را از پیش قبول می کنیم، paypal.

Q5: زمان تحویل برای سفارش انبوه چیست؟

------به طور معمول، حدود 20-35 روز طول می کشد، بستگی به مقدار سفارش دارد.
