| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCBA-S-096444 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، PayPal |
| توانایی عرضه: | 20000 متر مربع / ماه |
توسعه نمونه اولیه تولید مخلوط بالا حجم کم اسمبلی PCB SMT
مشخصات دقیق:
| لایه ها | 2 |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1 اونس |
| درمان سطح | HASL LF |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
ظرفیت SMT
توسعه نمونه اولیه تولید مخلوط بالا حجم کم SMT PCB مونتاژ
تعریف:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT یک روش برای جمع آوری قطعات الکترونیکی به طور مستقیم بر روی سطح PCB است، به جای قرار دادن آنها در سوراخ های صفحه.
کاربردها:
توسعه نمونه اولیه تولید مخلوط بالا و حجم کم مجمع SMT PCB برای:
ساخت نمونه های اولیه از محصولات الکترونیکی جدید
تولید دسته های کوچک PCB سفارشی
تولید تولیدات کوچک PCB
مزایا:
اندازه و وزن کاهش یافته: اجزای SMT کوچکتر و سبک تر از اجزای سوراخ سنتی هستند، که منجر به PCB های کوچکتر و سبک تر می شود.
تراکم بالاتر: SMT اجازه می دهد تا تراکم بالاتر از اجزای روی PCB، امکان عملکرد بیشتر در یک فضای کوچکتر.
عملکرد بهبود یافته: قطعات SMT دارای سیم های کوتاه تری هستند که باعث کاهش استحکام و ظرفیت می شود و منجر به بهبود یکپارچگی و عملکرد سیگنال می شود.
هزینه کمتر: مونتاژ SMT از مونتاژ سوراخ سنتی خودکارتر است و منجر به کاهش هزینه های کار می شود.
افزایش قابلیت اطمینان: قطعات SMT به دلیل خطوط کوتاه تر و فرآیند جوش دقیق تر کمتر دچار شکست مفاصل جوش هستند.
فرآیند:
فرآیند مونتاژ PCB SMT با مخلوط بالا و حجم کم تولید نمونه اولیه معمولا شامل مراحل زیر است:
طراحی: PCB با استفاده از نرم افزار طراحی کمک کامپیوتر (CAD) طراحی می شود.
ساخت: PCB با استفاده از فرآیندی به نام فوتولیتوگرافی ساخته می شود.
استفاده از پسته ی جوش: پسته ی جوش به PCB در مکان هایی که اجزای آن قرار می گیرند، اعمال می شود.
قرار دادن قطعات: قطعات SMT با استفاده از یک دستگاه انتخاب و مکان بر روی PCB قرار می گیرند.
جوشاندن مجدد: PCB از طریق یک اجاق جوشاندن مجدد عبور می کند ، که خمیر جوش را گرم می کند و آن را دوباره جریان می دهد و مفاصل جوش بین اجزای و PCB را تشکیل می دهد.
بازرسی: PCB

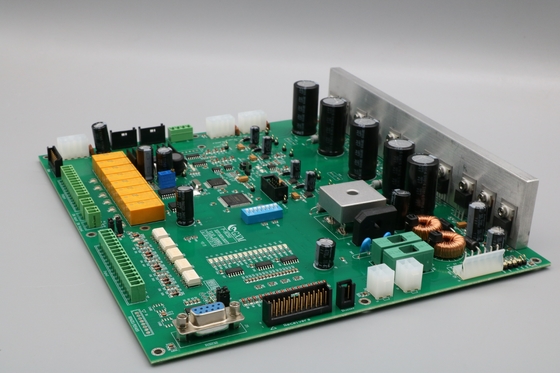

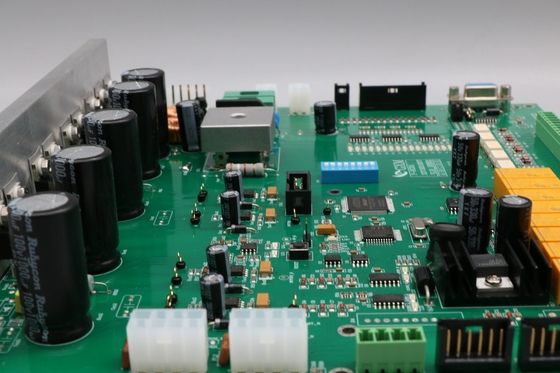

عکس از اين توسعه نمونه اولیه تولید مخلوط بالا حجم کم اسمبلی PCB SMT
