| نام تجاری: | Null |
| شماره مدل: | PCB DLP_U205A_V1 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | negotiable |
| شرایط پرداخت: | T/T، Western Union؛ Paypal |
| توانایی عرضه: | 100000PCS/ماه |
مونتاژ مدار چاپی (PCA) به فرآیند مونتاژ اجزای الکترونیکی بر روی یک صفحه مدار چاپی (PCB) برای ایجاد یک سیستم الکترونیکی کاربردی اشاره دارد.این شامل جوشاندن یا اتصال اجزای به PCB است، ایجاد اتصالات الکتریکی و اطمینان از عملکرد مناسب مدار گردآوری شده.
مراحل کلیدی در جمع آوری مدار چاپی عبارتند از:
قرار دادن اجزای: اجزای الکترونیکی مانند مقاومت ها، خازن ها، مدارهای یکپارچه، کانکتورها و سایر دستگاه ها مطابق با مشخصات طراحی بر روی PCB قرار می گیرند.این می تواند به صورت دستی انجام شود یا با استفاده از ماشین آلات خودکار انتخاب و محل که به طور دقیق قرار دادن اجزای بر روی پد های تعیین شده.
جوشاندن: پس از قرار دادن قطعات ، فرآیند جوشاندن برای ایجاد اتصالات الکتریکی بین قطعات و PCB استفاده می شود. تکنیک های جوشاندن مختلف استفاده می شود ،مانند جوشاندن مجدد، جوش موج، یا جوش انتخابی، بسته به نوع قطعات و الزامات مونتاژ.جوشاندن تضمین می کند یک اتصال الکتریکی امن و قابل اعتماد بین اجزای و PCB.
بازرسی: پس از جوشاندن، PCA تحت بازرسی قرار می گیرد تا کیفیت مجموعه را تأیید کند. بازرسی بصری، بازرسی نوری خودکار (AOI) ،یا روش های آزمایش دیگری برای تشخیص نقص های جوش استفاده می شود.بررسی کمک می کند تا قابلیت اطمینان و عملکرد مدار گردآوری شده را تضمین کند.
آزمایش و تأیید عملکردی: پس از اتمام بازرسی ، PCB جمع شده برای تأیید عملکرد آن آزمایش می شود. این می تواند شامل روش های مختلف باشد ،از جمله آزمایش در مدار (ICT)، آزمایش عملکردی، یا آزمایش اسکن مرزی، برای اطمینان از اینکه مدار گردآوری شده طبق برنامه انجام می شود.آزمایش شامل اعمال سیگنال های ورودی و بررسی پاسخ خروجی برای تأیید عملکرد مناسب مدار است.
کار مجدد و تعمیر: اگر نقص ها یا مشکلات در طول بازرسی یا آزمایش شناسایی شوند، ممکن است کار مجدد یا تعمیر لازم باشد. این شامل اصلاح مشکلات شناسایی شده است.مانند قطعات دوباره جوش، تعویض قطعات معیوب یا رفع هر گونه نقص تولید. کار مجدد تضمین می کند که مجموعه با استانداردهای کیفیت مورد نیاز مطابقت دارد.
نهایی شدن: هنگامی که مجموعه از بازرسی، آزمایش و هر گونه کار مجدد لازم عبور می کند، برای ادغام بیشتر یا استفاده آماده می شود.PCB جمع شده ممکن است فرآیندهای اضافی مانند پوشش سازگار را تجربه کند، در صورتی که پوشش محافظتی برای محافظت در برابر عوامل محیطی مانند رطوبت، گرد و غبار یا خوردگی اعمال شود.
مونتاژ مدارهای چاپی یک مرحله حیاتی در ساخت سیستم های الکترونیکی است.و کنترل کیفیت برای اطمینان از عملکرد قابل اعتماد مدار گردآوری شده.

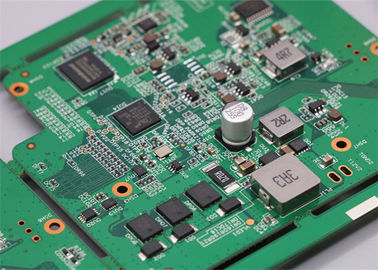

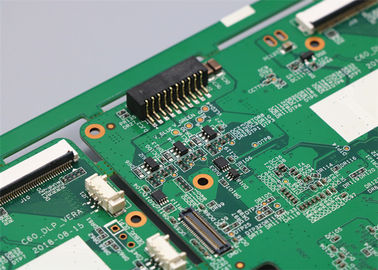

عکس ها
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
اطلاعات شرکت:
KAZ Circuit از سال 2007 به عنوان تولید کننده PCB&PCBA فعالیت می کند. متخصص در تولید نمونه های اولیه سریع و مجموعه های کوچک تا متوسط حجم سخت، انعطاف پذیر،تخت های سخت و انعطاف پذیر و چند لایه ای.
و همچنین صفحه مدار سبسترات آلومینیوم. ما در ساخت صفحه رجر، صفحه مواد مگترون و صفحه های 2&3 مرحله ای HDI و غیره قدرت قوی داریم.
علاوه بر 6 خط تولید SMT و 2 خط تولید DIP، ما خدمات یک توقف را به مشتریان خود نیز ارائه می دهیم.
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۳۰ لایه |
| مواد | FR-4، آلومينيوم، PI،مواد MEGTRON |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
