نام تجاری: | KAZ Circuit |
شماره مدل: | PCB-S-00013 |
مقدار تولیدی: | 1 کامپیوتر |
قیمت: | USD/pc |
شرایط پرداخت: | T/T، Western Union، PayPal |
توانایی عرضه: | 20000 متر مربع / ماه |

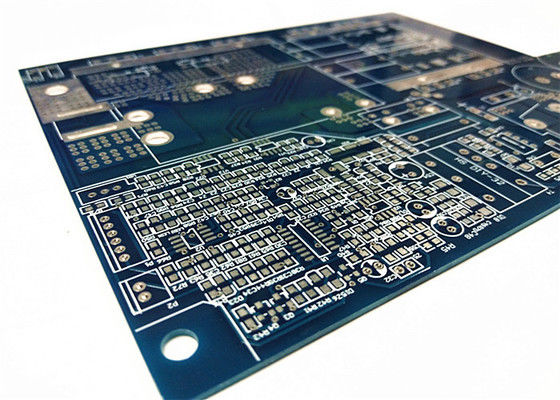

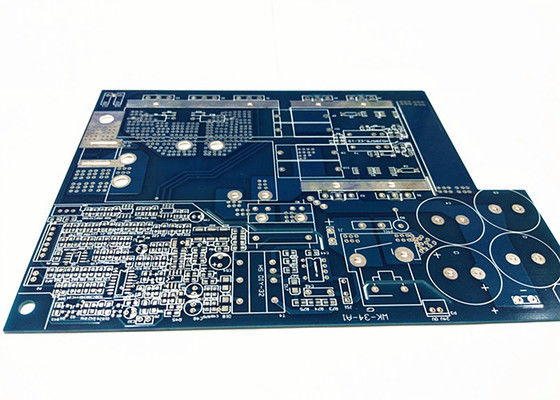

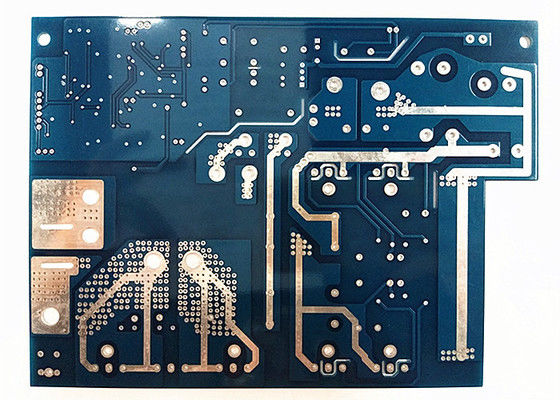

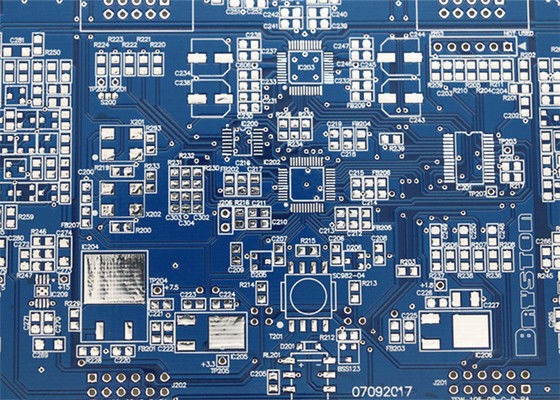

OEM 4 لایه صفحه های چاپی الکترونیکی FR4 مواد ENIG 1u' Gold Finger Solder Mask.OEM برند و3Mile
مشخصات دقیق:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
|
|
|
چه کاری می تونه برای شما بکنه:
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
ضخامت تخته | 0.3~4.0mm |
لایه ها | ۱ تا ۲۰ لایه |
مواد | FR-4، آلومینیوم، PI |
ضخامت مس | 0.5 تا 4 اونس |
مواد Tg | Tg140~Tg170 |
حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
اندازه سوراخ | 0.2mm (+/- 0.025) |
درمان سطح | HASL، ENIG، OSP |
صفحه های مدار چاپی (PCB) اجزای اساسی تجهیزات الکترونیکی هستند و پایه فیزیکی هستند که اجزای مختلف الکترونیکی را به هم متصل و پشتیبانی می کنند.نقش حیاتی در عملکرد و قابلیت اطمینان سیستم های الکترونیکی دارد.
جنبه های کلیدیصفحه های مدار چاپی الکترونیکیشامل:
لایه ها و ترکیب:
PCB ها به طور معمول از چندین لایه تشکیل شده اند که رایج ترین آنها طراحی 2 یا 4 لایه است.
این لایه ها از مس ساخته شده اند که به عنوان مسیرهای رسانا و یک بستر غیر رسانا مانند فیبرگلاس (FR-4) یا سایر مواد خاص استفاده می شود.
لایه های دیگر ممکن است شامل سطوح قدرت و زمین برای توزیع قدرت و کاهش سر و صدا باشد.
رابط ها و ردیابی ها:
لایه مس برای ایجاد ردپای رسانا که به عنوان مسیرهای سیگنال های الکتریکی و قدرت عمل می کنند، حک شده است.
ویاس ها سوراخ هایی هستند که بین لایه های مختلف را به هم متصل می کنند و امکان اتصال چند لایه ای را فراهم می کنند.
عرض ردیاب، فاصله و الگوهای مسیریابی برای بهینه سازی یکپارچگی سیگنال، مقاومت و عملکرد کلی الکتریکی طراحی شده اند.
قطعات الکترونیکی:
اجزای الکترونیکی، مانند مدارهای یکپارچه، مقاومت ها، خازن ها و کانکتورها، به PCB نصب و جوش داده می شوند.
قرار دادن و مسیریابی این اجزای برای اطمینان از عملکرد بهینه، خنک سازی و عملکرد کلی سیستم بسیار مهم است.
تکنولوژی تولید PCB:
فرآیندهای تولید PCB به طور معمول شامل مراحل مانند لایه بندی، حفاری، پوشش مس، حکاکی و استفاده از ماسک جوش است.
فن آوری های پیشرفته مانند حفاری لیزر، پوشش پیشرفته و لایه بندی چند لایه ای در طرح های تخصصی PCB استفاده می شود.
مونتاژ PCB و جوشاندن:
اجزای الکترونیکی به صورت دستی یا به صورت خودکار با استفاده از تکنیک هایی مانند جوشیدن سوراخ یا جوشیدن سطح نصب می شوند.
جوشاندن مجدد و جوشاندن موج فرآیندهای خودکار متداول برای اتصال اجزای هستند.
آزمایش و کنترل کیفیت:
PCB از فرآیندهای مختلف آزمایش و بازرسی مانند بازرسی بصری، آزمایش الکتریکی و آزمایش عملکردی برای اطمینان از قابلیت اطمینان و عملکرد آن استفاده می کند.
اقدامات کنترل کیفیت، مانند بازرسی در فرآیند و شیوه های طراحی برای تولید (DFM) ، به حفظ استانداردهای بالا در تولید PCB کمک می کند.
PCB های الکترونیکدر طیف گسترده ای از کاربردهای مختلف، از جمله الکترونیک مصرفی، تجهیزات صنعتی، سیستم های خودرو، دستگاه های پزشکی، تجهیزات هوافضا و مخابرات و موارد دیگر استفاده می شود.پیشرفت های مداوم در تکنولوژی PCB، مانند توسعه PCB های با تراکم بالا و PCB های انعطاف پذیر، ایجاد دستگاه های الکترونیکی کوچکتر، قدرتمندتر و انرژی کارآمدتر را امکان پذیر کرده است.
عکس های بیشتر از 2 لایه FR4 1.0mm 1oz غوطه ور شدن طلای صفحه مدار چاپی PCB
