FR4 صفحه مدار چاپی 1 اونس مس 1.0mm 4 لایه PCB مونتاژ صفحه مدار چاپی الکترونیکی
مشخصات دقیق:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
|
|
|
چه کاری می تونه برای شما بکنه:
فرآیند مونتاژ صفحه مدار چاپی الکترونیکی (PCB)
طراحی و تولید PCB:
کار با طراحان PCB برای ایجاد طرح و طرح برایPCB های الکترونیکی.
عوامل مانند قرار دادن قطعات، مسیرهای ردیابی و قوانین طراحی در طول طرح را در نظر بگیرید.
فایل های طراحی را برای تولید به تولید کننده PCB ارسال کنید، لایه ها، مواد و پایان مورد نیاز را مشخص کنید.
از تولید کننده PCB بدون رنگ دریافت کنید و آن را برای هر گونه نقص یا مشکل بررسی کنید.
خرید و آماده سازی قطعات:
تعیین اجزای الکترونیکی مورد نیاز برای PCB، مانند مدارهای یکپارچه (ICs) ، مقاومت ها، خازن ها و کانکتورها.
اجزای لازم را از یک توزیع کننده مجاز یا مستقیماً از تولید کننده خریداری کنید.
اجزای موجود را برای مونتاژ آماده کنید و اطمینان حاصل کنید که آنها به درستی جهت گرفته شده و بدون سرب هستند (در صورت لزوم).
جمع آوری خودکار PCB:
با استفاده از یک فرآیند چاپ استنسیل یا یک دستگاه خودکار، خمیر جوش را روی PCB اعمال کنید.
اجزای الکترونیکی با دقت روی PCB با استفاده از ماشین های انتخاب و قرار دادن قرار می گیرند.
جوش مجدد جریان در یک محیط کنترل شده بدون سرب انجام می شود تا مفاصل جوش قابل اعتماد ایجاد شود.
برای اجزای سوراخ، از تجهیزات خودکار ورودی و جوش استفاده کنید.
بازرسی و کنترل کیفیت:
برای اطمینان از قرار دادن صحیح قطعات و کیفیت جفت جوش، PCB جمع شده را به صورت بصری بررسی کنید.
انجام آزمایشات الکتریکی مانند بررسی پیوستگی، اندازه گیری مقاومت و آزمایش های قدرت برای اطمینان از عملکرد مناسب PCB.
اقدامات کنترل کیفیت اضافی مانند بازرسی نوری خودکار (AOI) یا بازرسی اشعه ایکس را برای شناسایی هر نقص پنهان اجرا کنید.
خمیر کردن انتخابی اختیاری:
برای اجزای خاص یا مناطق PCB، از تکنیک های جوش انتخابی مانند جوش دستی یا جوش موج انتخابی استفاده کنید.
این روش به طور معمول برای قطعات یا کار مجدد و تعمیرات استفاده می شود که استفاده از فرآیند جریان مجدد سخت است.
پوشش و بسته بندی مطابق:
یک پوشش محافظ مطابق به PCB جمع شده برای افزایش انعطاف پذیری محیطی و مکانیکی آن اعمال می شود.
در برخی موارد، PCB ها ممکن است در ترکیب گلدان یا مواد زیرپول قرار بگیرند تا محافظت و پشتیبانی اضافی فراهم کنند.
چک و آزمایش های نهایی:
آزمایش عملکردی گسترده انجام می شود تا اطمینان حاصل شود که PCB جمع شده با تمام مشخصات و الزامات طراحی مطابقت دارد.
انجام آزمایشات محیطی مانند چرخه حرارتی، رطوبت و لرزش برای تأیید قابلیت اطمینان و دوام PCB.
تمام نتایج آزمایش را مستند کنید و سوابق دقیق کیفیت را برای ردیابی حفظ کنید.
بسته بندی و حمل:
PCB را در یک ظروف یا محفظه مناسب برای حمل و نقل و ذخیره سازی امن بسته بندی کنید.
تمام اسناد لازم مانند دستورالعمل های مونتاژ، طرح ها و گزارش های آزمایش را برای همراهی با PCB ارائه دهید.
ملاحظات کلیدی برایPCB های الکترونیکیمجموعه:
انطباق با استانداردها و دستورالعمل های صنعت برای طراحی و تولید PCB
استفاده از اجزای و مواد با کیفیت بالا و قابل اعتماد
اتوماسیون و کنترل فرآیند برای اطمینان از مونتاژ مداوم و قابل تکرار
بازرسی و آزمایش دقیق در طول کل فرآیند مونتاژ
روش های بسته بندی و حمل و نقل محکم برای محافظت از PCB در طول حمل و نقل
درPCB های الکترونیکیفرآیند مونتاژ طراحی شده است تا PCB های با کیفیت و قابل اعتماد را ایجاد کند که نیازهای برنامه های مختلف الکترونیکی را برآورده می کند. ترکیبی از تکنیک های مونتاژ خودکار،اقدامات کنترل کیفیت و اقدامات حفاظتی عملکرد PCB را تضمین می کنند، دوام و عملکرد طولانی مدت.

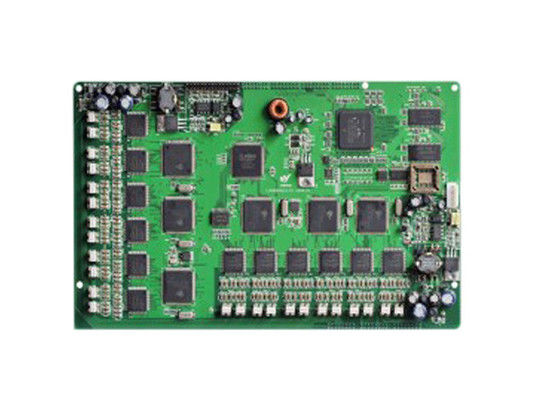

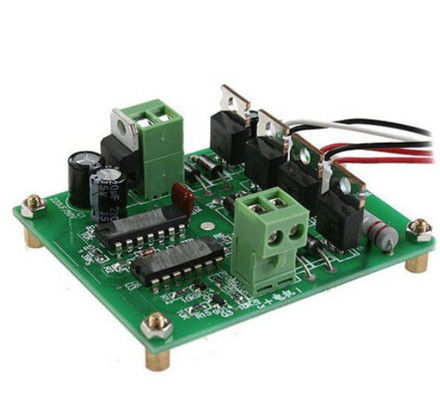

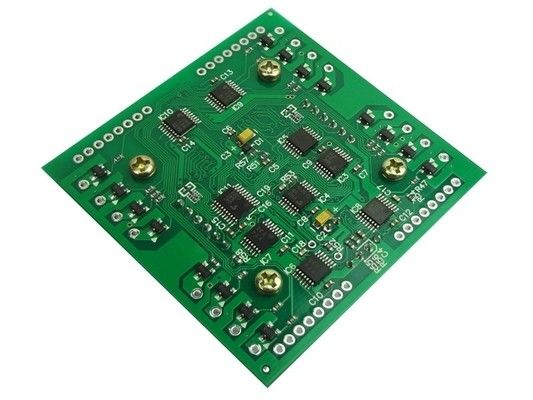

عکس های بیشتر از 2 لایه FR4 1.0mm 1oz غوطه ور شدن طلای صفحه مدار چاپی PCB
