FR4 6 لایه چند لایه PCB Board ENIG/HASL SMT DIP قطعات OEM

نام تجاری:	KAZ
شماره مدل:	KAZA-013
مقدار تولیدی:	1 واحد
شرایط پرداخت:	Western Union، T/T، L/C، D/P، MoneyGram
توانایی عرضه:	100000 عدد

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

UL/ROHS/ ISO9001

نام محصول:

PCBA

محل منبع:

گوانگدونگ، چین

حداقل فاصله خطوط:

3 میل (0.075 میلی متر)

حداقل اندازه سوراخ:

3mil (0.075mm)

نام تجاری:

OEM

خرید قطعات:

خوب

مونتاژ DIP SMT:

حمایت

نوع:

مونتاژ SMT

مواد:

FR4

لایه های:

6 لایه

فلز مس:

2 اونس

ضخامت تخته:

1.6 میلی متر

ماسک جوشکاری:

سبز/قرمز/آبی/سیاه

صفحه مهارت:

سفید

قابلیت ارائه:

100000 عدد

برجسته کردن:

6 لایه چند لایه PCB Board,صفحه PCB چند لایه HASL

HASL Multilayer PCB Board

توضیحات محصول

1توضیحات خدمات مونتاژ PCB

مدار الکترونیکی چاپی4 لایه است که برای استفاده از تجهیزات امنیتی استفاده می شود. ما می توانیم نمونه اولیه PCB، حجم کامل، حجم متوسط و بزرگ را بپذیریم. هیچ درخواست MOQ برای سفارش جدید وجود ندارد. همه PCB های ما با UL، TS 16949، ROHS مطابقت دارند،ISO و غیره. گواهینامه

2مشخصات خدمات مونتاژ PCB

1	لایه	لایه 1 تا 30
2	مواد	FR-4, CEM-1, CEM-3, TG بالا, FR4 بدون هالوجن, FR-1, FR-2, آلومینیوم
3	ضخامت تخته	0.2mm-7mm
4	حداکثر.طرف تمام شده تخته	500 میلی متر*500 میلی متر
5	حداقل اندازه سوراخ سوراخ شده	0.25 میلی متر
6	عرض خط حداقل	0.075mm ((3mil)
7	حداقل فاصله خط	0.075mm ((3mil)
8	پایان / درمان سطح	HALS/HALS بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا
9	ضخامت مس	0.5-4.0 اونس
10	رنگ ماسک جوش	سبز/سیاه/سفید/قرمز/آبی/سفید
11	بسته بندی داخلی	بسته بندی خلاء، کیسه پلاستیکی
12	بسته بندی بیرونی	بسته بندی کارتونی استاندارد
13	تحمل سوراخ	PTH: ± 0.076، NTPH: ± 0.05
14	گواهینامه	UL، ISO9001، ISO14001، ROHS، CQC
15	پروفیل سازی و ضربه زدن	راه اندازی، V-CUT، Beveling
16	خدمت در مجمع	ارائه خدمات OEM به همه انواع مونتاژ صفحه مدار چاپی

3ظرفیت تولید PCB

ظرفیت SMT
ماده SMT	ظرفیت
PCB Max. اندازه	510mm*1200mm ((SMT)
قطعات تراشه	0201بسته 0402، 0603، 0805، 1206
حداقل فضای پین IC	0.1 میلی متر
حداقل فضای BGA	0.1 میلی متر
حداکثر دقت مونتاژ IC	±0.01mm
ظرفیت مونتاژ	≥8 میلیون پیوت/روز
ظرفیت DIP	6 خط تولید DIP
آزمایش مونتاژ	آزمایش پل، آزمایش AOI، آزمایش اشعه ایکس، ICT ((در آزمون مدار) ، FCT ((آزمایش مدار عملکردی)
FCT ((بررسی مدار عملکردی)	تست فعلی، تست ولتاژ، تست دمای بالا و دمای پایین، تست تاثیر قطره، تست پیری، تست ضد آب، تست ضد نشت و غیره. آزمایش های مختلف می تواند با توجه به نیاز شما انجام شود.

4کاربرد محصولات:

1ارتباطات مخابراتی
2الکترونیک مصرفی
3، مانيتور امنيتي
4, الکترونيک خودرو
5خانه هوشمند
6کنترل های صنعتی
7، ارتش و دفاع

8خودرو

9خانه هوشمند

10اتوماسیون صنعتی

11دستگاه های پزشکی

12انرژی جدید

و غیره

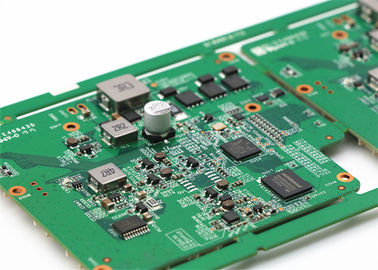

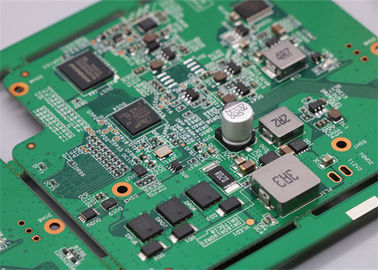

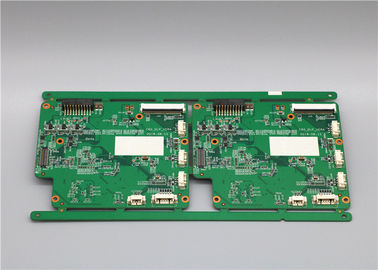

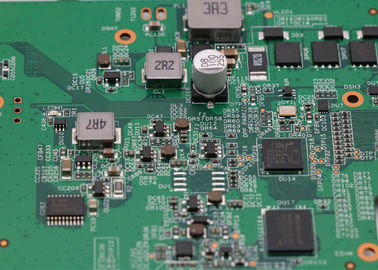

5.عکس

FR4 6 لایه چند لایه PCB Board ENIG/HASL SMT DIP قطعات OEM 0

6خدمات OEM/ODM/EMS برای PCBA:

· PCBA، مونتاژ PCB Board: SMT و PTH و BGA

· PCBA و طراحی محفظه

· تامین و خرید قطعات

· ساخت نمونه اولیه سریع

· قالب گذاری تزریق پلاستیک

· چاپ ورق فلزی

· مونتاژ نهایی

· آزمایش: AOI، آزمایش در مدار (ICT) ، آزمایش عملکردی (FCT)

• گمرکی برای واردات مواد و صادرات محصولات

حالا ما کارخانه ای هستیم که می تواند یک خدمت تمام وقت ارائه دهد،
از تولید PCB، اجزای خرید به اجزای جمع آوری.

7سوالات عمومی

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

ما کارخانه اي هستيم، شرکت ما عمدتاً خدمات مونتاژ PCB رو مي فروشه...

س2: آیا شما سفارش نمونه را می پذیرید؟

------بله، ما می توانیم سفارش نمونه را بپذیریم.

سوال سوم: سیاست گارانتی شما چیست؟

ما 2 سال گارانتی ارائه می دهیم برای کالاهایی که نقص ندارند توسط فصل های شخصی، ما جایگزین آن خواهیم شد.

سوال 4: شرایط پرداخت شما چیست؟

ما 100درصد T/T رو قبول ميکنيم

Q5: زمان تحویل برای سفارش انبوه چیست؟

------به طور معمول، حدود 20-35 روز طول می کشد، بستگی به مقدار سفارش دارد.
