| نام تجاری: | KAZ |
| شماره مدل: | KAZA-080 |
| مقدار تولیدی: | 1 واحد |
| شرایط پرداخت: | Western Union، T/T، L/C، D/P، MoneyGram |
| توانایی عرضه: | 100000 عدد |
FR4 چند لایه ای هیئت مداری الکترونیک مونتاژ آبی Soldmask 1 اونس مس
تشکيل صفحه مدار الکترونيکي PCB SMT
1. ویژگی ها
1. خدمات OEM یک توقف، ساخته شده در شنژن چین
2. توسط Gerber File و لیست BOM از مشتری ساخته شده
3مواد FR4، مطابق با استاندارد 94V0
4پشتیبانی تکنولوژی SMT، DIP
5HASL بدون سرب، حفاظت از محیط زیست
6مطابق با UL، CE، ROHS
7ارسال توسط DHL، UPS، TNT، EMS یا نیاز مشتری
2. PCBA توانایی های فنی
|
ظرفیت تولید SMT
|
|||
|
ماده
|
ظرفیت تولید در حال انجام
|
روش تولید
|
|
|
اندازه تولید ((Min/Max)
|
50×50mm / 500×500mm
|
|
|
|
ضخامت صفحه تولید
|
0.2 ️ 4 میلی متر
|
|
|
|
پسته ی جوش دهنده ی چاپ
|
روش حمایت
|
|
دستگاه مغناطیسی، بستر خلاء
|
|
|
|
چسبیدن با خلاء ، چسبیدن در هر دو طرف ، چسبیدن انعطاف پذیر با ورق ، چسبیدن انعطاف پذیر با تخته ضخیم
|
|
|
روش تمیز کردن چاپ پسته ی جوش
|
|
روش خشک+ روش مرطوب کردن+ روش خلاء
|
|
|
دقت چاپ
|
±0.025mm
|
|
|
|
SPI
|
دقت تکراری حجم
|
<1% در 3σ
|
|
|
قطعات نصب
|
اندازه اجزای
|
0603 ((اختیاری) L75mm Connector
|
|
|
ارتفاع
|
0.15 میلی متر
|
|
|
|
دقت مکرر
|
±0.01mm
|
|
|
|
AOI
|
اندازه FOV
|
۶۱×۴۵ میلی متر
|
|
|
سرعت آزمایش
|
9150mm2/sec
|
|
|
|
اشعه ایکس سه بعدی
|
زاويه تيراندازي
|
0 تا 45
|
|
مشخصات سرویس مونتاژ PCB
| 1 | لایه | لایه 1 تا 30 |
| 2 | مواد | FR-4, CEM-1, CEM-3, TG بالا, FR4 بدون هالوجن, FR-1, FR-2, آلومینیوم |
| 3 | ضخامت تخته | 0.2mm-7mm |
| 4 | حداکثر.طرف تمام شده تخته | 500 میلی متر*500 میلی متر |
| 5 | حداقل اندازه سوراخ سوراخ شده | 0.25 میلی متر |
| 6 | عرض خط حداقل | 0.075mm ((3mil) |
| 7 | حداقل فاصله خط | 0.075mm ((3mil) |
| 8 | پایان / درمان سطح | HALS/HALS بدون سرب، قلع شیمیایی، طلا شیمیایی، طلا غوطه ور شدن نقره غوطه ور شدن نقره / طلا، Osp، طلا |
| 9 | ضخامت مس | 0.5-4.0 اونس |
| 10 | رنگ ماسک جوش | سبز/سیاه/سفید/قرمز/آبی/سفید |
| 11 | بسته بندی داخلی | بسته بندی خلاء، کیسه پلاستیکی |
| 12 | بسته بندی بیرونی | بسته بندی کارتونی استاندارد |
| 13 | تحمل سوراخ | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | گواهینامه | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | پروفیل سازی و ضربه زدن | راه اندازی، V-CUT، Beveling |
| 16 | خدمت در مجمع | ارائه خدمات OEM به همه انواع مونتاژ صفحه مدار چاپی |

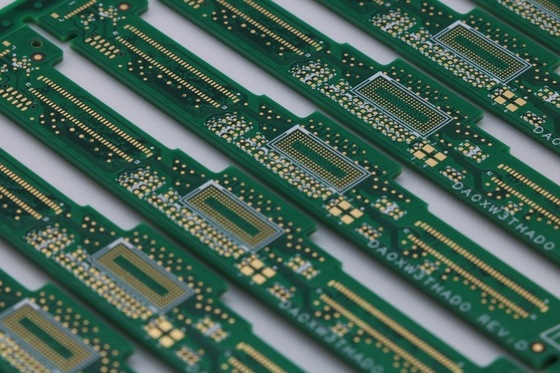

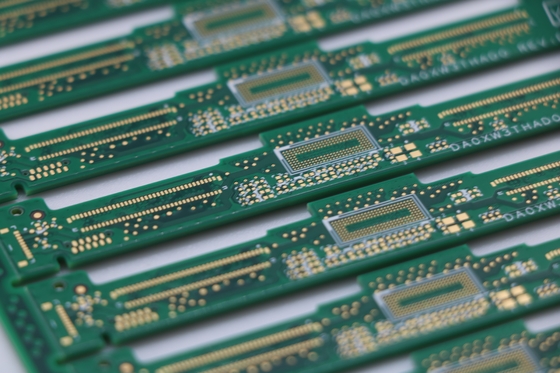

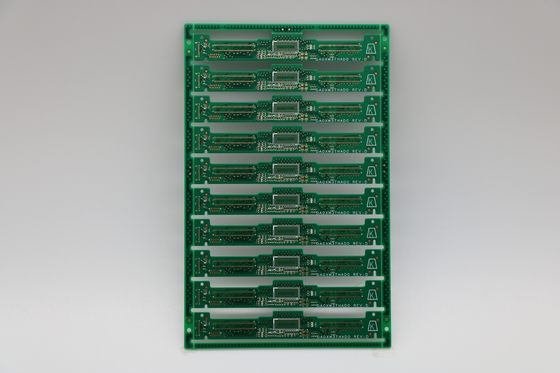

4. عکس های PCBA
کاربرد محصولات:
1ارتباطات مخابراتی
2الکترونیک مصرفی
3، مانيتور امنيتي
4, الکترونيک خودرو
5خانه هوشمند
6کنترل های صنعتی
7، ارتش و دفاع
8خودرو
9خانه هوشمند
10اتوماسیون صنعتی
11دستگاه های پزشکی
12انرژی جدید
و غیره
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
ما کارخانه اي هستيم شرکت ما عمدتاً توليد کننده استالکترونیک pcb.
س2: آیا شما سفارش نمونه را می پذیرید؟
------بله، ما می توانیم سفارش نمونه را بپذیریم.
سوال سوم: سیاست گارانتی شما چیست؟
ما 2 سال گارانتی ارائه می دهیم برای کالاهایی که نقص ندارند توسط فصل های شخصی، ما جایگزین آن خواهیم شد.
سوال 4: شرایط پرداخت شما چیست؟
------ ما قبل از T / T، پی پال، یا تضمین تجارت علی بابا را قبول می کنیم.
Q5: زمان تحویل برای سفارش انبوه چیست؟
------به طور معمول، حدود 20-35 روز طول می کشد، بستگی به مقدار سفارش دارد.
