| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCB-B-0011 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، PayPal |
| توانایی عرضه: | 20000 متر مربع / ماه |
به منظور به دست آوردن یک نقل قول کامل از PCB / PCBA، pls ارائهزیراطلاعات:
مشخصات دقیق برای این 1.0mm ضخامت صفحه 1 اونس سبز سومداسک خانه هوشمند صفحه مدار چاپی PCB:
| لایه ها | 2 |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | ۱/۱ اونس |
| درمان سطح | HASL LF |
| فروش ماسک و صفحه ابریشم | آبی و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
کاری که KAZ می تواند برای شما و شرکت شما انجام دهد
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
در زیر گام های کلیدی خدمات مونتاژ PCB مس سنگین:
مواد و اجزای:
PCB با محتوای مس بالا (2 اونس، 4 اونس یا 6 اونس ضخامت مس)
اجزای الکترونیکی سنگین (به عنوان مثال ترانزیستورهای قدرت، مقاومت های قدرت بالا، بخاری های گرما)
پمپ دمای بالا (به عنوان مثال پمپ بدون سرب با نقطه ذوب بالا)
خمیر جوش با کیفیت بالا
فرآیند مونتاژ PCB:
آماده سازی PCB:
سطح PCB را به طور کامل تمیز کنید تا هر گونه آلودگی را از بین ببرید.
ماسک سولدر و پرده ابریشم را مطابق با الزامات قرار دادن قطعات استفاده کنید.
حفاری و حفاری سوراخ ها برای خطوط قطعات و نصب
قرار دادن قطعات:
به دقت اجزای را روی PCB قرار دهید تا جهت گیری و تراز مناسب را تضمین کنید.
قطعات امن به پد های PCB با استفاده از خمیر جوش با دمای بالا منجر می شوند.
جوشاندن مجدد:
PCB جمع شده را در کوره بازپرداخت قرار دهید یا از ایستگاه بازکاری هوای گرم استفاده کنید.
PCB را به دمای مناسب (معمولا 230°C تا 260°C) گرم کنید تا خمیر جوش ذوب شود.
اطمینان از خیس شدن مناسب جوش و تشکیل مفصل برای تمام اتصالات قطعات.
بازرسی و آزمایش:
به صورت بصری PCB را برای هر پل جوش، مفاصل سرد، یا اجزای گمشده بررسی کنید.
انجام آزمایشات الکتریکی برای تأیید عملکرد مدار، مانند پیوستگی، مقاومت و اندازه گیری ولتاژ.
انجام هر گونه آزمایش عملکردی لازم برای اطمینان از اینکه مدار با مشخصات طراحی مطابقت دارد.
مدیریت حرارتی:
شناسایی اجزای قدرتمند که نیاز به خنک سازی اضافی دارند.
برای از بین بردن گرما به طور موثر، بخاری ها یا سایر راه حل های مدیریت حرارتی را بر حسب نیاز نصب کنید.
اطمینان از رابط مناسب حرارتی بین اجزای و بخارگر.
پوشش مطابق (اختیاری):
برای محافظت از PCB و اجزای آن از عوامل محیطی مانند رطوبت، گرد و غبار و خوردگی، پوشش های سازگار مانند آکریلیک یا پلی اورتان استفاده کنید.
مونتاژ نهایی و بسته بندی:
در صورت لزوم PCB را در یک محفظه یا محفظه مناسب قرار دهید.
برای حمل و نقل و تحویل امن PCB جمع شده را بسته بندی کنید.
ملاحظات اصلی برایمونتاژ PCB مس سنگین:
اطمینان حاصل کنید که مواد PCB و ضخامت مس مناسب نیازهای قدرت برنامه هستند.
اجزای دارای قدرت مناسب و قابلیت تبعید گرما را انتخاب کنید.
برای مقاومت در برابر دماهای بالا استفاده کنید.
راه حل های مدیریت حرارتی مناسب را برای جلوگیری از گرم شدن بیش از حد قطعات اجرا کنید.

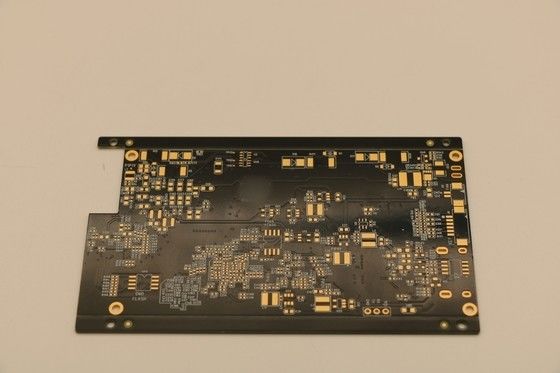

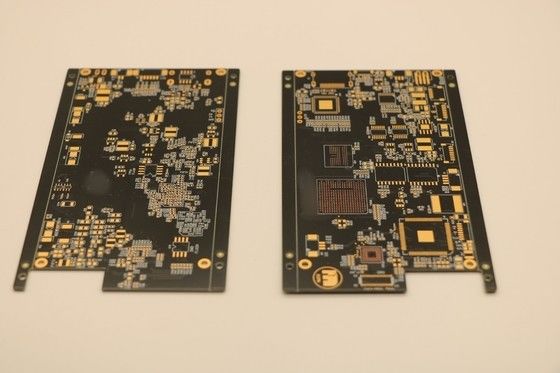

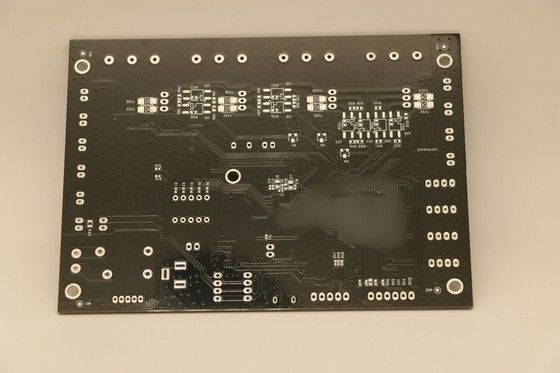

در اینجا عکس های بیشتر برای این آبی فروخته ماسک سفید صفحه ابریشم FR4 دو طرفه PCB صفحه مدار چاپی الکترونیکی
