فرآیندهای مونتاژ برد مدار چاپی سفارشی، گزینه‌های انعطاف‌پذیر و مقیاس‌پذیری را برای پاسخگویی به چالش‌های منحصربه‌فرد تولید الکترونیک ارائه می‌دهند.

فرآیندهای مونتاژ برد مدار چاپی سفارشی، گزینه‌های انعطاف‌پذیر و مقیاس‌پذیری را برای پاسخگویی به چالش‌های منحصربه‌فرد تولید الکترونیک ارائه می‌دهند.

نام تجاری:	KAZ
شماره مدل:	KAZA-080
مقدار تولیدی:	1 واحد
شرایط پرداخت:	Western Union، T/T، L/C، D/P، MoneyGram
توانایی عرضه:	100000 عدد

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

UL/ROHS/ ISO9001

نام محصول:

PCBA

محل منبع:

گوانگدونگ ، چین

حداقل فاصله خط:

3 میل (0.075 میلی متر)

حداقل اندازه سوراخ:

3mil (0.075mm)

نام تجاری:

OEM

خرید قطعات:

باشه

مونتاژ DIP SMT:

پشتیبانی کنید

تایپ کنید:

مونتاژ SMT

صفحه ابریشم:

سفید

ماسک:

قرمز / سیاه / سبز

جزئیات بسته بندی:

P/P

قابلیت ارائه:

100000 عدد

برجسته کردن:

سرویس مونتاژ PCB FR4

سرویس مونتاژ PCB ماسک سبز سبز

سرویس مونتاژ PCB HASL

توضیحات محصول

FR4 Material 2oz 4 Layers PCB BGA Assembly HASL ENIG Surface Treatment

مونتاژ PCB مدار الکترونیکی SMT

1. ویژگی ها

خدمات یک مرحله ای OEM، ساخت چین در شنژن
تولید شده توسط فایل Gerber و لیست BOM از مشتری
مواد FR4، مطابق با استاندارد 94V0
پشتیبانی از فناوری SMT، DIP
HASL بدون سرب، حفاظت از محیط زیست
مطابق با UL، CE، ROHS
حمل و نقل توسط DHL، UPS، TNT، EMS یا نیاز مشتری

2. قابلیت فنی PCBA

SMT	دقت موقعیت: 20 میکرومتر
	اندازه اجزا: 0.40.2mm(01005) —13079mm, Flip-CHIP, QFP, BGA, POP
	حداکثر ارتفاع اجزا: 25mm
	حداکثر اندازه PCB: 680*500mm
	حداقل اندازه PCB: بدون محدودیت
	ضخامت PCB: 0.3 تا 6mm
	وزن PCB: 3KG
لحیم کاری موجی	حداکثر عرض PCB: 450mm
	حداقل عرض PCB: بدون محدودیت
	ارتفاع اجزا: بالا 120mm/پایین 15mm
لحیم کاری تعریقی	نوع فلز: قطعه، کل، درج، گام جانبی
	مواد فلزی: مس، آلومینیوم
	پایان سطح: آبکاری Au، آبکاری نقره، آبکاری Sn
	نرخ حباب هوا: کمتر از 20٪
فشار دادن	محدوده فشار: 0-50KN
فشار دادن	حداکثر اندازه PCB: 800X600mm
تست	ICT، پروب پرنده، burn-in، تست عملکرد، چرخه دما

3. مشخصات سرویس مونتاژ PCB

1	لایه	1-30 لایه
2	مواد	FR-4، CEM-1، CEM-3، Hight TG، FR4 بدون هالوژن، FR-1، FR-2، آلومینیوم
3	ضخامت برد	0.2mm-7mm
4	حداکثر اندازه برد تمام شده	500mm*500mm
5	حداقل اندازه سوراخ سوراخ شده	0.25mm
6	حداقل عرض خط	0.075mm(3mil)
7	حداقل فاصله خط	0.075mm(3mil)
8	پایان/تصفیه سطح	HALS/HALS بدون سرب، قلع شیمیایی، طلای شیمیایی، طلای غوطه وری، نقره/طلا غوطه وری، Osp، آبکاری طلا
9	ضخامت مس	0.5-4.0oz
10	رنگ ماسک لحیم	سبز/مشکی/سفید/قرمز/آبی/زرد
11	بسته بندی داخلی	بسته بندی وکیوم، کیسه پلاستیکی
12	بسته بندی بیرونی	بسته بندی کارتن استاندارد
13	تحمل سوراخ	PTH: ±0.076, NTPH: ±0.05
14	گواهی	UL، ISO9001، ISO14001، ROHS، CQC
15	پروفایل پانچ	Routing، V-CUT، Beveling
16	سرویس مونتاژ	ارائه خدمات OEM به انواع مونتاژ برد مدار چاپی

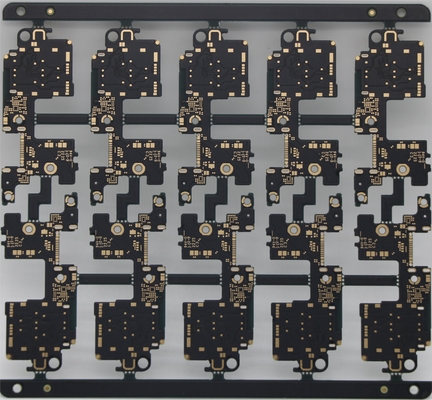

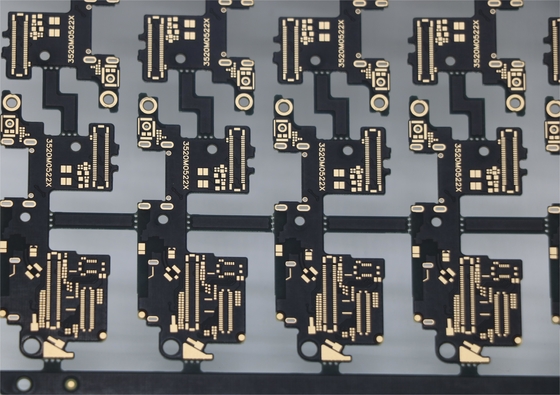

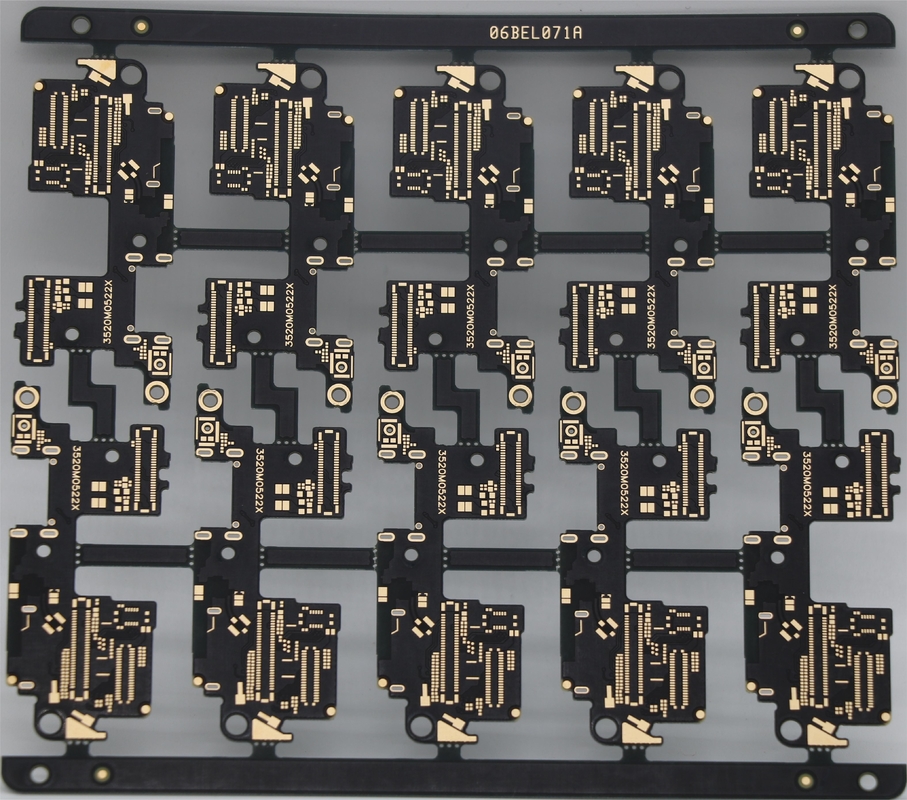

4. تصاویر PCBA

فرآیندهای مونتاژ برد مدار چاپی سفارشی، گزینه‌های انعطاف‌پذیر و مقیاس‌پذیری را برای پاسخگویی به چالش‌های منحصربه‌فرد تولید الکترونیک ارائه می‌دهند. 0

کاربرد محصولات:

ارتباطات مخابراتی
لوازم الکترونیکی مصرفی
مانیتور امنیتی
الکترونیک خودرو
خانه هوشمند
کنترل های صنعتی
نظامی و دفاعی
خودرو
خانه هوشمند
اتوماسیون صنعتی
دستگاه های پزشکی
انرژی نو
و غیره

سوالات متداول

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

-----ما یک کارخانه هستیم، شرکت ما تولید کننده برد مدار چاپی است.

Q2: آیا سفارش نمونه را قبول می کنید؟

------بله، ما می توانیم سفارش نمونه را بپذیریم.

Q3: سیاست گارانتی شما چیست؟

-----ما 2 سال گارانتی ارائه می دهیم. برای کالاهای معیوب که به دلایل شخصی نیستند، ما آن را جایگزین خواهیم کرد.

Q4: شرایط پرداخت شما چیست؟

------ما T/T را از قبل، پی پال یا تضمین تجارت alibaba را می پذیریم.

Q5: زمان سرب برای سفارش انبوه چقدر است؟

------به طور معمول، حدود 20-35 روز طول می کشد، بستگی به مقدار سفارش دارد.
