FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی

FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی

نام تجاری: Null
شماره مدل: KAZ
مقدار تولیدی: 1 عدد
قیمت: 0.1-5 USD
شرایط پرداخت: T/T، Western Union، Paypal
توانایی عرضه: 20000 متر
اطلاعات دقیق
محل منبع:
چین
گواهی:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT و DIP:
حمایت
درخواست:
PCBA دوربین
اجزاء:
عرضه شده توسط مشتریان یا عرضه شده توسط سازنده
تست PCB:
AOI ; 100٪ تست برای باز و کوتاه؛
تست PCBA:
اشعه ایکس، تست عملکرد
PCB:
HDI با لیزر و سوراخ های مدفون
ماسک سالد:
سبز/بله/سیاه/سفید
جزئیات بسته بندی:
بسته وکیوم
قابلیت ارائه:
20000 متر
برجسته کردن:

سازنده مدار چاپی 6 لایه FR4

,

خدمات برد مدار چاپی 1.6 میلی متری

,

مونتاژ برد مدار چاپی 2OZ

توضیحات محصول

6 لایه HDI مجتمع صفحه مدار چاپی بدون سرب 1.6mm 1OZ



1مشخصات دقیق

مواد FR4
ضخامت تخته 1.6 میلی متر
درمان سطح بدون سرب
ضخامت مس 1/ 1/ 1/ 1/ 1/ 1/ 10
ماسکهای پُر سبز
صفحه نقره ای سفید
حفره لیزر مین 4 ميل
پانل V-Cut



مقدمه:

جمع آوری صفحه مدار چاپی آن را برای اتصال SMT ((Surface Mounted Technolofy) و DIP در صفحه مدار چاپی، همچنین به نام PCBA نامیده می شود.



تولید:

هر دو SMT و DIP ابزار ادغام اجزای در صفحه PCB هستند. تفاوت اصلی این است کهSMT نیازی به حفاری سوراخ در PCB ندارد، در حالی که برای DIP ضروری است که پین قطعه را به سوراخ حفاری وصل کند.



SMT:

به طور عمده استفاده از چسب برای بسته بندی ماشین برای متصل کردن برخی از اجزای میکرو در صفحه PCB. فرآیند تولید به شرح زیر است: PCB صفحه موقعیت، چاپ چسب سولدر، چسب و بسته بندی،برگرد به اجاق جوش، بالاخره بازرسي شد

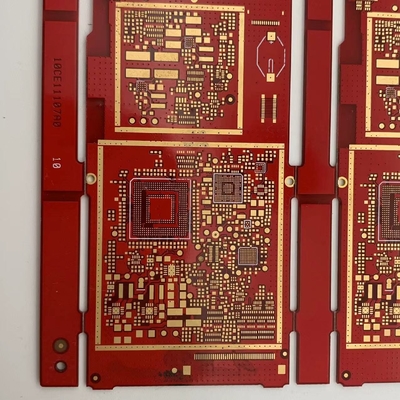

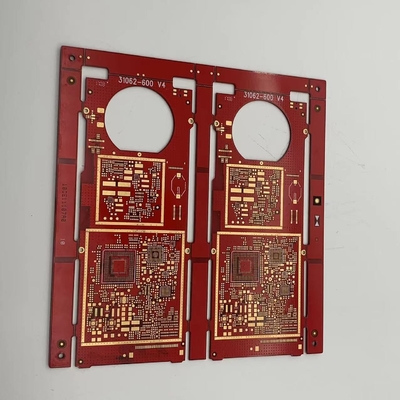

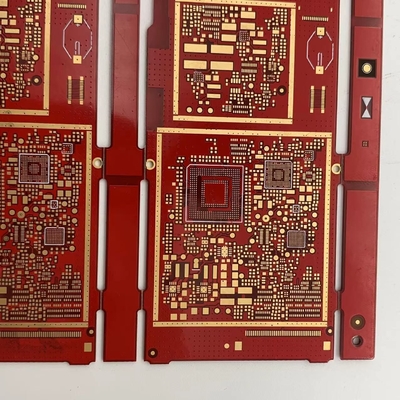

2عکس ها

FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی 0FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی 1FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی 2FR4 6 لایه PCB سازنده 1.6mm 2OZ سرویس مونتاژ صفحه مدار الکترونیکی چاپی 3

سوالات عمومی



س: در ساخت PCB از چه فایل هایی استفاده می کنید؟
A: Gerber یا Eagle، فهرست BOM، PNP و موقعیت اجزای موجود



سوال: امکان داره نمونه ارائه بدید؟
A: بله، ما می توانیم نمونه سفارشی شما را قبل از تولید انبوه آزمایش کنیم



س: چه زمانی من بعد از ارسال Gerber، BOM و روش آزمایش، نقل قول را دریافت خواهم کرد؟
ج: در عرض 6 ساعت برای نقل قول PCB و حدود 24-48 ساعت برای نقل قول PCBA.



س: چگونه می توانم روند تولید PCB خود را بدانم؟

A: 5-7 روز برای تولید PCB و خرید قطعات و 14 روز برای مونتاژ و آزمایش PCB.



س: چگونه می توانم از کیفیت PCB خود اطمینان حاصل کنم؟
A: ما اطمینان حاصل می کنیم که هر قطعه از محصولات PCB قبل از ارسال به خوبی کار می کنند. ما همه آنها را با توجه به روش تست خود را تست.
