| نام تجاری: | Null |
| شماره مدل: | KAZ |
| مقدار تولیدی: | 1 عدد |
| قیمت: | 0.1-5 USD |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| توانایی عرضه: | 20000 متر |

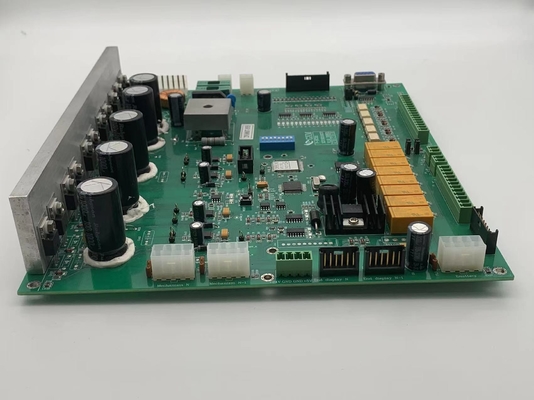

FR4 4 Layer PCB سازنده خدمات مونتاژ برد مدار چاپی 1.6mm 1OZ 2U
1. مشخصات دقیق
| مواد | FR4 |
| ضخامت تخته | 1.6 میلی متر |
| درمان سطحی | بدون سرب |
| ضخامت مس | 1/1/1/1/1/1OZ |
| ماسک جوشکاری | سبز |
| ابریشم | سفید |
| سوراخ مته لیزری مین | 4 میل |
| پانل | V-Cut |
معرفی:
مجمع برد مدار چاپی آن را برای وصل کردن SMT (Surface Mounted Technolofy) و DIP در برد مدار چاپی که PCBA نیز نامیده می شود.
تولید:
SMT و DIP هر دو ابزاری برای ادغام اجزا در برد PCB هستند.تفاوت اصلی در این استSMT نیازی به سوراخ کردن روی PCB ندارد، در حالی که DIP ضروری است که پین قطعه را به سوراخ سوراخ شده وصل کند.
SMT:
به طور عمده از خمیر برای بسته بندی دستگاه برای اتصال برخی از اجزای میکرو به برد PCB استفاده کنید.فرآیند تولید به شرح زیر است: تعیین موقعیت برد PCB، چاپ خمیر لحیم کاری، چسباندن و بسته بندی، بازگشت به اجاق لحیم کاری، در نهایت بازرسی.
2. تصاویر
ظرفیت محصول مونتاژ PCB (SMT).
| ظرفیت SMT | |
| مورد SMT | ظرفیت |
| PCB Max.اندازه | 510mm*1200mm (SMT) |
| جزء تراشه | بسته 0201, 0402, 0603, 0805, 1206 |
| فضای حداقل پین آی سی | 0.1 میلی متر |
| حداقلفضای BGA | 0.1 میلی متر |
| حداکثر دقت مونتاژ آی سی | ± 0.01 میلی متر |
| ظرفیت مونتاژ | ≥8 میلیون پیوت در روز |
| ظرفیت DIP | 6 خط تولید DIP |
| تست مونتاژ | تست پل، تست AOI، تست اشعه ایکس، ICT (تست در مدار)، FCT (تست مدار عملکردی) |
FCT (تست مدار عملکردی) |
تست جریان، تست ولتاژ، تست دمای بالا و دمای پایین، تست ضربه سقوط، تست پیری، تست ضد آب، تست ضد نشتی و غیره. تست های مختلف را می توان با توجه به نیاز شما انجام داد. |
کاربرد محصولات:
1، ارتباطات مخابراتی
2، لوازم الکترونیکی مصرفی
3، مانیتور امنیتی
4، الکترونیک خودرو
5، خانه هوشمند
6، کنترل های صنعتی
7، نظامی و دفاعی
8، خودرو
9، خانه هوشمند
10، اتوماسیون صنعتی
11, تجهیزات پزشکی
12، انرژی های نو
و غیره
سوالات متداول
س: از چه فایل هایی در ساخت PCB استفاده می کنید؟
A: Gerber یا Eagle، فهرست BOM، PNP و موقعیت اجزا
س: آیا ممکن است بتوانید نمونه ارائه دهید؟
A: بله، ما می توانیم نمونه شما را برای آزمایش قبل از تولید انبوه سفارشی کنیم
س: چه زمانی پس از ارسال Gerber، BOM و روش تست، نقل قول را دریافت خواهم کرد؟
A: در عرض 6 ساعت برای نقل قول PCB و حدود 24-48 ساعت برای نقل قول PCBA.
س: چگونه می توانم روند تولید PCB خود را بدانم؟
A: 5-7 روز برای تولید PCB و خرید قطعات، و 14 روز برای مونتاژ و آزمایش PCB.
س: چگونه می توانم از کیفیت PCB خود مطمئن شوم؟
A: ما اطمینان حاصل می کنیم که هر قطعه از محصولات PCB قبل از حمل و نقل به خوبی کار می کند.ما همه آنها را مطابق روش آزمایش شما آزمایش می کنیم.
