| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCBA-S-035 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| توانایی عرضه: | 20000 متر مربع / ماه |
مونتاژ برد مدار چاپی ENIG ساخت برد مدار چاپی HASL OSP
مشخصات جزئیات:
| لایه های | 1 تا 20 لایه |
| مواد | FR-4، آلومینیوم، پایه مس |
| ضخامت تخته | 0.3mm~4mm |
| ضخامت مس | 0.5 ~ 4 اونس |
| درمان سطحی | HASL LF / ENIG / OSP و غیره |
| ماسک و ابریشم | سبز/آبی/سیاه/سفید/زرد و غیره |
| استاندارد کیفیت | IPC کلاس 2، 100٪ تست الکترونیکی |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
آنچه که مدار KAZ می تواند برای شما انجام دهد:
برای دریافت یک نقل قول کامل از PCB/PCBA، لطفاً اطلاعات زیر را ارائه دهید:
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض/شکاف خط | 4/4 میلیمتر (1mil=0.0254mm) |
| ضخامت تخته | 0.3 ~ 4.0 میلی متر |
| لایه های | 1 تا 20 لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 ~ 4 اونس |
| مواد Tg | Tg140 ~ Tg170 |
| حداکثر اندازه PCB | 600*1200 میلی متر |
| حداقل اندازه سوراخ | 0.2 میلی متر (+/- 0.025) |
| درمان سطحی | HASL، ENIG، OSP |
ظرفیت SMT
| ظرفیت SMT | |
| مورد SMT | ظرفیت |
| PCB Max.اندازه | 510mm*1200mm (SMT) |
| جزء تراشه | بسته 0201, 0402, 0603, 0805, 1206 |
| فضای حداقل پین آی سی | 0.1 میلی متر |
| حداقلفضای BGA | 0.1 میلی متر |
| حداکثر دقت مونتاژ آی سی | ± 0.01 میلی متر |
| ظرفیت مونتاژ | ≥8 میلیون پیوت در روز |
| ظرفیت DIP | 6 خط تولید DIP |
| تست مونتاژ | تست پل، تست AOI، تست اشعه ایکس، ICT (تست در مدار)، FCT (تست مدار عملکردی) |
FCT (تست مدار عملکردی) |
تست جریان، تست ولتاژ، تست دمای بالا و دمای پایین، تست ضربه سقوط، تست پیری، تست ضد آب، تست ضد نشتی و غیره. تست های مختلف را می توان با توجه به نیاز شما انجام داد. |

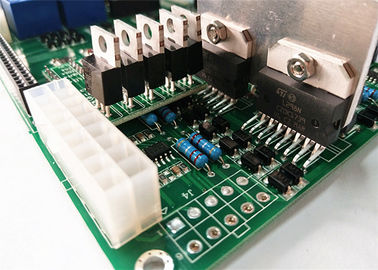

عکس های بیشتر ازخدمات مونتاژ مدار چاپی FR-4 چند لایه HASL/ENIG/OSP Components Sourcing
خدمات OEM/ODM/EMS برای PCBA:
· مونتاژ برد PCBA، PCB: SMT & PTH & BGA
· طراحی PCBA و محفظه
· تامین و خرید قطعات
· نمونه سازی سریع
· قالب گیری تزریق پلاستیک
· مهر زنی ورق فلزی
· مونتاژ نهایی
· تست: AOI، تست درون مدار (ICT)، تست عملکردی (FCT)
· ترخیص کالا از گمرک برای واردات مواد و صادرات محصول
اکنون ما کارخانه ای بوده ایم که می تواند خدمات یک مرحله ای ارائه دهد،
از تولید PCB، خرید قطعات تا مونتاژ قطعات.
با سالها تجربه در تولید PCB و مونتاژ PCB، Jingbang گزینه های تولید انعطاف پذیری را ارائه می دهد که با اهداف هزینه، الزامات تحویل و تقاضاهای نوسان در حجم سازگار است.ما طیف وسیعی از خدمات مانند:
