| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCBA-S-035 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| توانایی عرضه: | 20000 متر مربع / ماه |
سازنده مجموعه برد مدار چاپی چندلایه سطح HASL/ENIG/OSP FR4
مشخصات جزئیات:
| لایه های | 1 تا 20 لایه |
| مواد | FR-4، آلومینیوم، پایه مس |
| ضخامت تخته | 0.3mm~4mm |
| ضخامت مس | 0.5 ~ 4 اونس |
| درمان سطحی | HASL LF / ENIG / OSP و غیره |
| ماسک و ابریشم | سبز/آبی/سیاه/سفید/زرد و غیره |
| استاندارد کیفیت | IPC کلاس 2، 100٪ تست الکترونیکی |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
آنچه که مدار KAZ می تواند برای شما انجام دهد:
برای دریافت یک نقل قول کامل از PCB/PCBA، لطفاً اطلاعات زیر را ارائه دهید:
کاربرد محصولات:
1، ارتباطات مخابراتی
2، لوازم الکترونیکی مصرفی
3، مانیتور امنیتی
4، الکترونیک خودرو
5، خانه هوشمند
6، کنترل های صنعتی
7، نظامی و دفاعی
8، خودرو
9، خانه هوشمند
10، اتوماسیون صنعتی
11, تجهیزات پزشکی
12، انرژی های نو
و غیره
مزیت خدمات مونتاژ PCB
• مسئولیت سختگیرانه محصول، با رعایت استاندارد IPC-A-160
• پیش تصفیه مهندسی قبل از تولید
• کنترل فرآیند تولید (5Ms)
• 100٪ تست الکترونیکی، 100٪ بازرسی بصری، از جمله IQC، IPQC، FQC، OQC
• بازرسی 100% AOI، شامل اشعه ایکس، میکروسکوپ سه بعدی و ICT
• تست ولتاژ بالا، تست کنترل امپدانس
• میکرو مقطع، ظرفیت لحیم کاری، تست تنش حرارتی، تست شوک
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض/شکاف خط | 4/4 میلیمتر (1mil=0.0254mm) |
| ضخامت تخته | 0.3 ~ 4.0 میلی متر |
| لایه های | 1 تا 20 لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 ~ 4 اونس |
| مواد Tg | Tg140 ~ Tg170 |
| حداکثر اندازه PCB | 600*1200 میلی متر |
| حداقل اندازه سوراخ | 0.2 میلی متر (+/- 0.025) |
| درمان سطحی | HASL، ENIG، OSP |
ظرفیت SMT
| ظرفیت SMT | |
| مورد SMT | ظرفیت |
| PCB Max.اندازه | 510mm*1200mm (SMT) |
| جزء تراشه | بسته 0201, 0402, 0603, 0805, 1206 |
| فضای حداقل پین آی سی | 0.1 میلی متر |
| حداقلفضای BGA | 0.1 میلی متر |
| حداکثر دقت مونتاژ آی سی | ± 0.01 میلی متر |
| ظرفیت مونتاژ | ≥8 میلیون پیوت در روز |
| ظرفیت DIP | 6 خط تولید DIP |
| تست مونتاژ | تست پل، تست AOI، تست اشعه ایکس، ICT (تست در مدار)، FCT (تست مدار عملکردی) |
FCT (تست مدار عملکردی) |
تست جریان، تست ولتاژ، تست دمای بالا و دمای پایین، تست ضربه سقوط، تست پیری، تست ضد آب، تست ضد نشتی و غیره. تست های مختلف را می توان با توجه به نیاز شما انجام داد. |

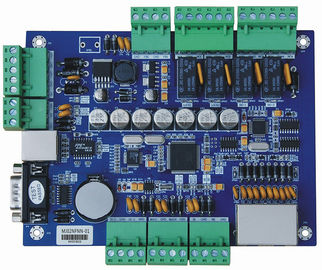

عکس های بیشتر ازخدمات مونتاژ مدار چاپی FR-4 چند لایه HASL/ENIG/OSP Components Sourcing
