| نام تجاری: | NA |
| شماره مدل: | NA |
| مقدار تولیدی: | 1 عدد |
| قیمت: | 0.1usd per unit |
| شرایط پرداخت: | D/P، T/T، Western Union، MoneyGram |
| توانایی عرضه: | 100000 عدد ماهانه |
4 لایه FR4 TG135 خدمات مونتاژ PCB برد مدار چاپی HASL
شرح خدمات مونتاژ PCB

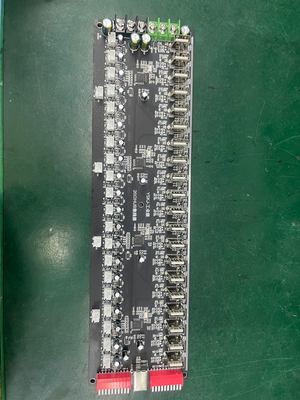

این برد مدار چاپی 4 لایه TG135 می باشد.برای HUB 20 پورت استفاده می شود.ما می توانیم نمونه اولیه PCB، حجم samll، حجم متوسط و بزرگ را بپذیریم.هیچ درخواست MOQ برای سفارش جدید وجود ندارد. همه مدار چاپی ما دارای گواهینامه UL، TS 16949، ROHS، ISO و غیره هستند.
مشخصات سرویس مونتاژ PCB
| 1 | لایه | 1-30 لایه |
| 2 | مواد | FR-4، CEM-1، CEM-3، Hight TG، FR4 بدون هالوژن، FR-1، FR-2، آلومینیوم |
| 3 | ضخامت تخته | 0.2mm-7mm |
| 4 | Max.finished side Board | 510mm*1200mm |
| 5 | حداقل اندازه سوراخ حفر شده | 0.25 میلی متر |
| 6 | عرض خط حداقل | 0.075 میلی متر (3 میل) |
| 7 | فاصله خطوط حداقل | 0.075 میلی متر (3 میل) |
| 8 | پایان / درمان سطح | HALS/HALS بدون سرب، قلع شیمیایی، طلای شیمیایی، طلای غوطه‌وری نقره/طلا، OSP، آبکاری طلا |
| 9 | ضخامت مس | 0.5-4.0 اونس |
| 10 | رنگ ماسک لحیم کاری | سبز/سیاه/سفید/قرمز/آبی/زرد |
| 11 | بسته بندی داخلی | بسته بندی خلاء، کیسه پلاستیکی |
| 12 | بسته بندی بیرونی | بسته بندی کارتن استاندارد |
| 13 | تحمل سوراخ | PTH: 0.076±، NTPH: 0.05± |
| 14 | گواهی | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | پانچ کردن پروفایل | مسیریابی، V-CUT، Beveling |
| 16 | سرویس مونتاژ | ارائه خدمات OEM به انواع مونتاژ برد مدار چاپی |
ظرفیت محصول مونتاژ PCB (SMT).
| ظرفیت SMT | |
| مورد SMT | ظرفیت |
| PCB Max.اندازه | 510mm*1200mm (SMT) |
| جزء تراشه | بسته 0201, 0402, 0603, 0805, 1206 |
| فضای حداقل پین آی سی | 0.1 میلی متر |
| حداقلفضای BGA | 0.1 میلی متر |
| حداکثر دقت مونتاژ آی سی | ± 0.01 میلی متر |
| ظرفیت مونتاژ | ≥8 میلیون پیوت در روز |
| ظرفیت SMT | 7 خط تولید SMT |
| ظرفیت DIP | 2 خط تولید DIP |
| تست مونتاژ | تست پل، تست AOI، تست اشعه ایکس، ICT (تست در مدار)، FCT (تست مدار عملکردی) |
FCT (تست مدار عملکردی) |
تست جریان، تست ولتاژ، تست دمای بالا و دمای پایین، تست ضربه سقوط، تست پیری، تست ضد آب، تست ضد نشتی و غیره. تست های مختلف را می توان با توجه به نیاز شما انجام داد. |
کاربرد محصولات:
1، ارتباطات مخابراتی
2، لوازم الکترونیکی مصرفی
3، مانیتور امنیتی
4، الکترونیک خودرو
5، خانه هوشمند
6، کنترل های صنعتی
7، نظامی و دفاعی
8، خودرو
9، خانه هوشمند
10، اتوماسیون صنعتی
11, تجهیزات پزشکی
12، انرژی های نو
و غیره
مزیت خدمات مونتاژ PCB
• مسئولیت سختگیرانه محصول، با رعایت استاندارد IPC-A-160
• پیش تصفیه مهندسی قبل از تولید
• کنترل فرآیند تولید (5Ms)
• 100٪ تست الکترونیکی، 100٪ بازرسی بصری، از جمله IQC، IPQC، FQC، OQC
• بازرسی 100% AOI، شامل اشعه ایکس، میکروسکوپ سه بعدی و ICT
• تست ولتاژ بالا، تست کنترل امپدانس
• میکرو مقطع، ظرفیت لحیم کاری، تست تنش حرارتی، تست شوک
خدمات OEM/ODM/EMS برای PCBA:
· مونتاژ برد PCBA، PCB: SMT & PTH & BGA
· طراحی PCBA و محفظه
· تامین و خرید قطعات
· نمونه سازی سریع
· قالب گیری تزریق پلاستیک
· مهر زنی ورق فلزی
· مونتاژ نهایی
· تست: AOI، تست درون مدار (ICT)، تست عملکردی (FCT)
· ترخیص کالا از گمرک برای واردات مواد و صادرات محصول
اکنون ما کارخانه ای بوده ایم که می تواند خدمات یک مرحله ای ارائه دهد،
از تولید PCB، خرید قطعات تا مونتاژ قطعات.
با بیش از 15 سال تجربه در تولید PCB و مونتاژ PCB، KAZ Circuit گزینه های تولید انعطاف پذیری را ارائه می دهد که با اهداف هزینه، الزامات تحویل و تقاضاهای نوسان در حجم سازگار است.
