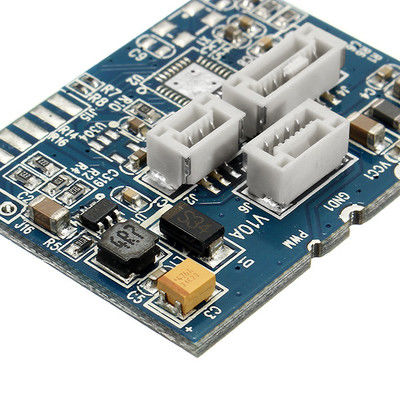

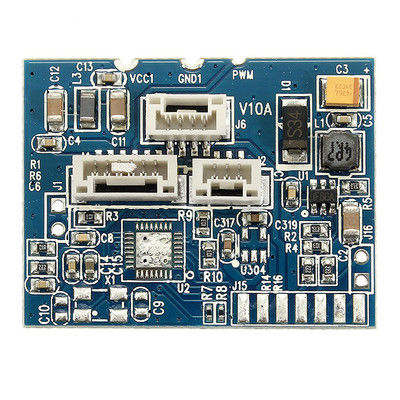

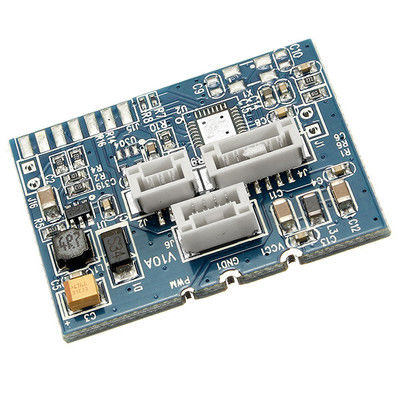

FR4 طولانی بزرگ PCBA اجزای مونتاژ مدار تست عملکرد SMT PCB مونتاژ PCB مونتاژ سرویس

FR4 طولانی بزرگ PCBA اجزای مونتاژ مدار تست عملکرد SMT PCB مونتاژ PCB مونتاژ سرویس

ویژگی ها

1/FR4 PCB#OEM #LCD Display#بورد مدار الکترونیک #مونتاژ مدار #PCBA #مونتاژ PCB چند لایه ای #بررسی PCBA

2/OEM/ODM، تولید PCBA؛ منابع اجزای و اجزای جمع آوری

3/PCB چند لایه ای#FR4 PCB#OEM# مونتاژ صفحه مدار الکترونیکی# SMT#DIP# مونتاژ قطعات# آزمایش PCBA

4/SMT#DIP#AOI تست#بررسی اشعه ایکس#بورد مدار چاپی#پسی بی بی مونتاژ#بررسی پی سی بی ای#سازمانی جعبه

5/FR4 PCB#پروتوپلی مونتاژ#حجم کوچک و متوسط و مخلوط #دور سریع #مونتاژ PCB#بورد مدار چاپی دو طرفه

6/بورد مدار چاپی جامد و انعطاف پذیر&بورد مدار چاپی جامد#بورد مدار چاپی چند لایه# ENIG / HASL / OSP# درمان سطحی.مورد اجزای#مونتاژ اجزای

7/TQFP-64 & TQFP-48 *TO DIP& FR4 HDI کارت های مدار چاپی آداپتور هیئت آزمون

8/پلاستی طلایی چند لایه صفحه مدار رنگ آمیزی کنترل کننده دسترسی مستقل اکستراکتور صوتی&NIAU درمان سطح

9/ بسته بندی: کارتن؛P/P، کیسه حباب ضد ایستاتیک

چه کاری می تونه برای شما بکنه:

تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)

منابع اجزای

مجموعه PCB/SMT/DIP

برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:

فایل Gerber، با مشخصات دقیق PCB

لیست BOM (بهتر با فومارت اکسل)

عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)

KAZ Circuit از سال 2007 به عنوان تولید کننده PCB&PCBA فعالیت می کند. متخصص در تولید نمونه های اولیه سریع و مجموعه های کوچک تا متوسط حجم سخت، انعطاف پذیر،تخت های سخت و انعطاف پذیر و چند لایه ای.

و همچنین صفحه مدار سبسترات آلومینیوم. ما در ساخت صفحه روجر، صفحه مواد مگترون و 2&3 مرحله HDI و غیره قدرت قوی داریم.

علاوه بر هفت خط تولید SMT و دو خط تولید DIP، ما خدمات یک مرحله ای را به مشتریان خود ارائه می دهیم.

مونتاژ PCB SMTروش:

آماده سازی PCB:

زیربنای PCB را تمیز کنید تا هرگونه آلاینده ای که ممکن است بر کیفیت جفت جوش تاثیر بگذارد را از بین ببرید.

ماسک جوش را روی PCB قرار دهید تا پد های مس را که اجزای آن قرار می گیرند شناسایی کنید.

یک درمان سطحی مانند ENIG (طلای غوطه ور شدن نیکل بدون برق) برای تکه های مس برای ارتقای قابلیت جوش استفاده می شود.

چاپ خمیر خمیر:

استنسیل را روی PCB قرار دهید با باز شدن استنسیل که با پد های مس PCB مطابقت دارد.

خمیر خمیر (یک مخلوط از ذرات آلیاژ خمیر و جریان) در سراسر استنسیل خراش داده می شود و خمیر خمیر را بر روی پد های PCB قرار می دهد.

کنترل دقیق ضخامت استنسیل، حجم خمیر پودر و فشار اسکیگی برای رسوب مداوم خمیر پودر بسیار مهم است.

قرار دادن عنصر:

ماشین های خودکار انتخاب و قرار دادن از سیستم های بینایی برای شناسایی دقیق مکان های قطعات و قرار دادن آنها بر روی خمیر جوش استفاده می کنند.

جهت گیری قطعات، همبسته بودن و دقت موقعیت برای جوانه های قابل اعتماد جوش دهنده بسیار مهم است.

اجزای اضافی مانند کانکتورها یا بخاری های حرارتی را می توان به صورت دستی قرار داد.

جوشاندن مجدد

اجزای PCB از طریق یک کوره بازپرداخت با پروفایل های دمایی دقیق کنترل شده عبور می کنند.

خمیر جوش آب می شود، خطوط قطعات و پد های PCB را مرطوب می کند و در حالی که خنک می شود، یک مفصل جوش تشکیل می دهد.

آلیاژ های مختلف جوش، مانند بدون سرب (مانند قلع - نقره - مس) ، دارای پروفایل های خاص دمای جریان مجدد هستند.

بازرسی و آزمایش:

بازرسی بصری (دستی یا خودکار) برای قرار دادن مناسب قطعات، کیفیت جفت جوش و نقص های احتمالی.

سیستم های بازرسی نوری خودکار (AOI) از بینایی ماشین برای شناسایی و یافتن سریع هر گونه مشکل استفاده می کنند.

آزمایش الکتریکی، مانند آزمایش در مدار (ICT) یا آزمایش عملکردی، عملکرد الکتریکی PCB را تأیید می کند.

پوشش تمیز و سازگار (اختیاری):

مجموعه های PCB ممکن است از یک فرآیند تمیز کردن برای حذف هر pasta solder یا flux باقی مانده برخوردار باشند.

پوشش مطابق یک لایه محافظ پلیمری است که می تواند به PCB ها برای افزایش رطوبت و مقاومت محیط زیست اعمال شود.

مونتاژ PCB SMTنیاز به کنترل دقیق کل فرآیند برای اطمینان از کیفیت بالا و قابلیت اطمینان محصولات الکترونیکی دارد.و تکنولوژی های بازرسی برای استفاده گسترده از SMT در تولید الکترونیک مدرن بسیار مهم است.
