| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCBA-B-096597 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| توانایی عرضه: | 20000 متر مربع / ماه |
اسمبلی PCB SMT تولید کننده تولید انبوه چین
مشخصات دقیق:
| لایه ها | 4 |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1 اونس |
| درمان سطح | HASL LF |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
ظرفیت SMT
مونتاژ PCB SMTروش:
آماده سازی PCB:
زیربنای PCB را تمیز کنید تا هرگونه آلاینده ای که ممکن است بر کیفیت جفت جوش تاثیر بگذارد را از بین ببرید.
ماسک جوش را روی PCB قرار دهید تا پد های مس را که اجزای آن قرار می گیرند شناسایی کنید.
یک درمان سطحی مانند ENIG (طلای غوطه ور شدن نیکل بدون برق) برای تکه های مس برای ارتقای قابلیت جوش استفاده می شود.
چاپ خمیر خمیر:
استنسیل را روی PCB قرار دهید با باز شدن استنسیل که با پد های مس PCB مطابقت دارد.
خمیر خمیر (یک مخلوط از ذرات آلیاژ خمیر و جریان) در سراسر استنسیل خراش داده می شود و خمیر خمیر را بر روی پد های PCB قرار می دهد.
کنترل دقیق ضخامت استنسیل، حجم خمیر پودر و فشار اسکیگی برای رسوب مداوم خمیر پودر بسیار مهم است.
قرار دادن عنصر:
ماشین های خودکار انتخاب و قرار دادن از سیستم های بینایی برای شناسایی دقیق مکان های قطعات و قرار دادن آنها بر روی خمیر جوش استفاده می کنند.
جهت گیری قطعات، همبسته بودن و دقت موقعیت برای جوانه های قابل اعتماد جوش دهنده بسیار مهم است.
اجزای اضافی مانند کانکتورها یا بخاری های حرارتی را می توان به صورت دستی قرار داد.
جوشاندن مجدد
اجزای PCB از طریق یک کوره بازپرداخت با پروفایل های دمایی دقیق کنترل شده عبور می کنند.
خمیر جوش آب می شود، خطوط قطعات و پد های PCB را مرطوب می کند و در حالی که خنک می شود، یک مفصل جوش تشکیل می دهد.
آلیاژ های مختلف جوش، مانند بدون سرب (مانند قلع - نقره - مس) ، دارای پروفایل های خاص دمای جریان مجدد هستند.
بازرسی و آزمایش:
بازرسی بصری (دستی یا خودکار) برای قرار دادن مناسب قطعات، کیفیت جفت جوش و نقص های احتمالی.
سیستم های بازرسی نوری خودکار (AOI) از بینایی ماشین برای شناسایی و یافتن سریع هر گونه مشکل استفاده می کنند.
آزمایش الکتریکی، مانند آزمایش در مدار (ICT) یا آزمایش عملکردی، عملکرد الکتریکی PCB را تأیید می کند.
پوشش تمیز و سازگار (اختیاری):
مجموعه های PCB ممکن است از یک فرآیند تمیز کردن برای حذف هر pasta solder یا flux باقی مانده برخوردار باشند.
پوشش مطابق یک لایه محافظ پلیمری است که می تواند به PCB ها برای افزایش رطوبت و مقاومت محیط زیست اعمال شود.
مونتاژ PCB SMTنیاز به کنترل دقیق کل فرآیند برای اطمینان از کیفیت بالا و قابلیت اطمینان محصولات الکترونیکی دارد.و تکنولوژی های بازرسی برای استفاده گسترده از SMT در تولید الکترونیک مدرن بسیار مهم است.

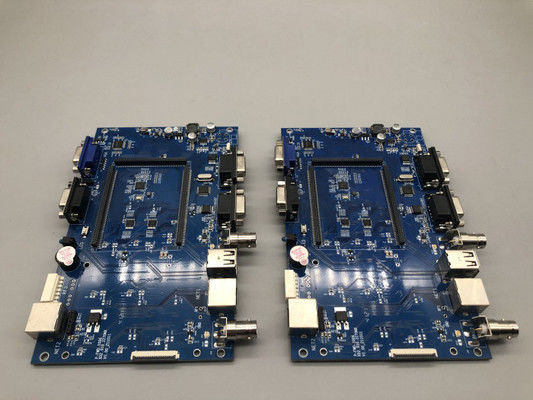

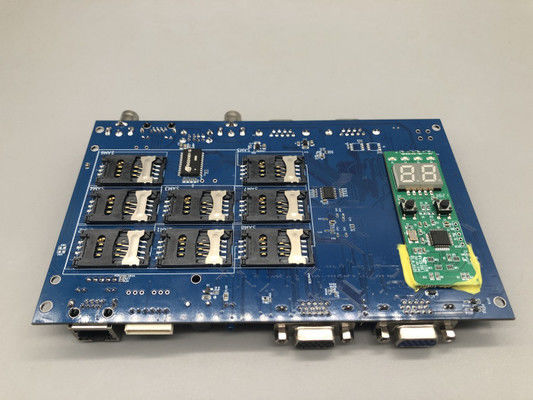

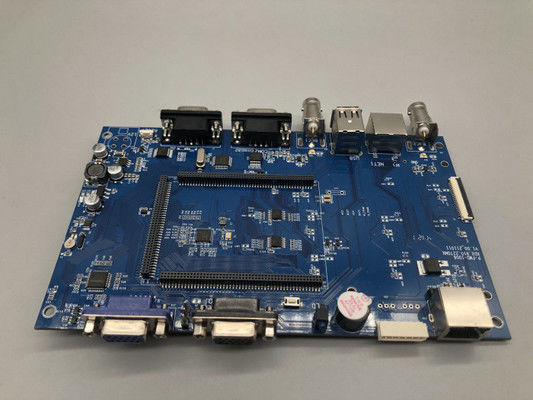

عکس از اين نمونه اولیه سریع و تولید انبوه برای اسمبلی SMT PCB 6 خط اسمبلی PCB
