| نام تجاری: | NA |
| شماره مدل: | کاز-بی-نا |
| مقدار تولیدی: | 1 عدد |
| قیمت: | usd1.0/unit |
| شرایط پرداخت: | T/T ، Papal ، MoneyGram |
| توانایی عرضه: | 10000 قطعه در هفته |
ENIG SMT نمونه اولیه PCB FR4 TG150 20um Quick Turn PCB مونتاژ سرویس
ویژگی ها
1. سطح نصب PCB مجمع (هر دو PCB سخت، PCB انعطاف پذیر) ؛ مواد FR4، مطابق با استاندارد 94V0
2. خدمات OEM یک توقف، و تولید قرارداد PCBA:
3خدمات ساخت قرارداد الکترونیکی
4. از طریق مونتاژ سوراخ / مونتاژ DIP
5. جمع بندی
6. مونتاژ نهایی
7. ساخت جعبه کامل
8. مونتاژ مکانیکی / الکتریکی
9مدیریت زنجیره تامین/خرید اجزای
10تولید PCB؛
11پشتیبانی فنی / خدمات ODM
12درمان سطح: OSP، ENIG، HASL بدون سرب، حفاظت از محیط زیست
13مطابق با UL، CE، ROHS
14ارسال توسط DHL، UPS، TNT، EMS یا نیاز مشتری
15. کیسه ضد ایستاتیک
PCBAتوانایی های فنی
| SMT | دقت موقعیت:20um |
| اندازه قطعات:0.4×0.2mm ((01005) 130×79mm، Flip-CHIP، QFP، BGA، POP | |
| حداکثر ارتفاع قطعات::25mm | |
| حداکثر اندازه PCB: 680 × 500mm | |
| حداقل اندازه PCB: محدودیتی ندارد | |
| ضخامت PCB:0.3 تا 6 میلی متر | |
| وزن PCB: 3kg | |
| سرباز موج | حداکثر عرض PCB: 450mm |
| حداقل عرض PCB: بدون محدودیت | |
| ارتفاع قطعات: 120mm بالا / Bot 15mm | |
| سرباز عرق | نوع فلز: قطعات، کل، ورودی، کنار |
| مواد فلزی: مس ، آلومینیوم | |
| سطح:پلاستی Au،پلاستی sliver،پلاستی Sn | |
| نرخ مثانه هوا: کمتر از 20% | |
| دستگاه فشار | محدوده فشار: 0-50KN |
| حداکثر اندازه PCB:800X600mm | |
| آزمایش | فناوری اطلاعات،پروازی کاوشگر،برن-این،آزمایش عملکردی،چرخه ی دمایی |
چه کاری می تونه برای شما بکنه:
تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
منابع اجزای
مجموعه PCB/SMT/DIP
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
فایل Gerber، با مشخصات دقیق PCB
لیست BOM (بهتر با فومارت اکسل)
عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
مونتاژ PCB SMTبه فرآیند تولید یک صفحه مدار چاپی (PCB) با استفاده از تکنولوژی نصب سطحی اشاره دارد.که در آن اجزای الکترونیکی مستقیماً به سطح PCB قرار داده و جوش داده می شوند نه از طریق سوراخ ها وارد می شوند..
جنبه های کلیدیمونتاژ PCB SMTشامل:
قرار دادن قطعات:
اجزای SMT مانند مقاومت ها، خازن ها، مدارهای یکپارچه (IC ها) و سایر دستگاه های نصب سطحی به طور مستقیم بر روی سطح PCB با استفاده از ماشین های خودکار انتخاب و قرار دادن قرار می گیرند.
قرار دادن قطعات دقیق برای اطمینان از تراز دقیق و اتصالات الکتریکی قابل اعتماد بسیار مهم است.
رسوب پسته ی جوش:
خمیر جوش یک مخلوط از ذرات آلیاژ جوش و جریان است که به طور انتخابی بر روی پد های مس PCB با استفاده از چاپ استنسیل یا سایر فرآیندهای خودکار قرار می گیرد.
خمیر جوش به عنوان یک ماده چسب و رسانا عمل می کند که اتصال الکتریکی بین اجزای و PCB را تشکیل می دهد.
جوشاندن مجدد:
بعد از اینکه اجزای موجود قرار گرفتند، the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
پروفایل های جریان مجدد از جمله دمای، زمان و جو به دقت بهینه شده اند تا اطمینان حاصل شود که مفاصل جوش قابل اطمینان هستند.
به طور خودکار تشخیص می دهد:
پس از فرآیند جریان مجدد، تجمعات PCB به طور خودکار با استفاده از تکنیک های مختلف، مانند بازرسی نوری، بازرسی اشعه ایکس یا بازرسی نوری خودکار (AOI) بازرسی می شوند.
این بازرسی ها به شناسایی و تصحیح هرگونه مشکل مانند نقص های جوش، عدم تراز قطعات یا قطعات گمشده کمک می کنند.
آزمایش و کنترل کیفیت:
آزمایش جامع، از جمله آزمایش عملکردی، الکتریکی و محیطی، انجام می شود تا اطمینان حاصل شود که مجمعات PCB مشخصات و استانداردهای عملکردی مورد نیاز را برآورده می کنند.
اجرای اقدامات کنترل کیفیت، مانند کنترل فرآیند آماری و تجزیه و تحلیل خرابی، برای حفظ استانداردهای تولید بالا و قابلیت اطمینان محصول.
مزایامونتاژ PCB SMT:
چگالی بالاتر قطعات: قطعات SMT کوچکتر هستند و می توانند به هم نزدیک تر شوند و در نتیجه یک طراحی PCB فشرده تر و کوچکتر ایجاد می شود.
قابلیت اطمینان بهبود یافته: مفاصل جوش SMT در برابر لرزش، شوک و چرخه حرارتی بیشتر از اتصالات سوراخ هستند.
تولید خودکار: فرآیند مونتاژ SMT می تواند به شدت خودکار باشد و باعث افزایش کارایی تولید و کاهش کار دستی شود.
بهره وری از هزینه ها: مونتاژ SMT می تواند به دلیل کاهش هزینه های مواد و نیروی کار، به ویژه برای تولید حجم بالا، مقرون به صرفه تر باشد.
مونتاژ PCB SMTبرنامه های کاربردی:
الکترونیک مصرفی: تلفن های هوشمند، تبلت ها، لپ تاپ ها و سایر دستگاه های قابل حمل
الکترونیک صنعتی: سیستم های کنترل، تجهیزات اتوماسیون و تجهیزات الکترونیک قدرت
الکترونیک خودرو: واحدهای کنترل موتور، سیستم های اطلاعات و تفریح و ایمنی
هوافضا و دفاع: هواپیمایی، سیستم های ماهواره ای و تجهیزات نظامی
دستگاه های پزشکی: تجهیزات تشخیصی، دستگاه های کاشت قابل و راه حل های مراقبت های بهداشتی قابل حمل
مونتاژ PCB SMTیک فناوری پایه ای است که برای تولید دستگاه های الکترونیکی فشرده، قابل اعتماد و مقرون به صرفه در صنایع مختلف استفاده می شود.

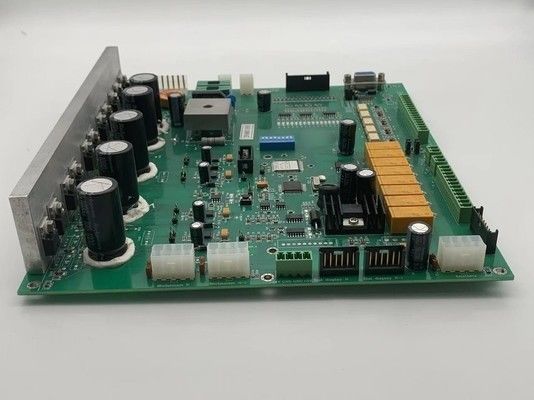

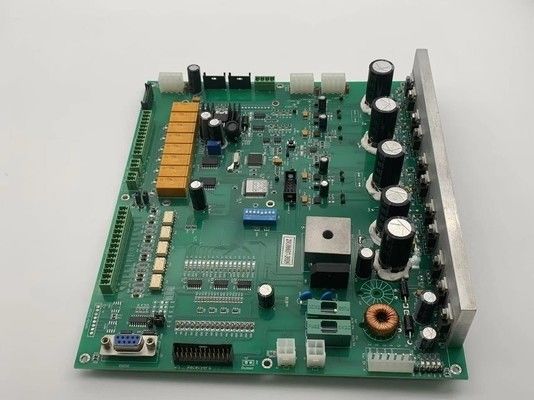

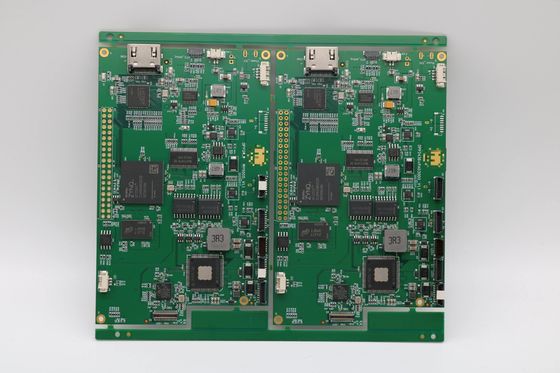

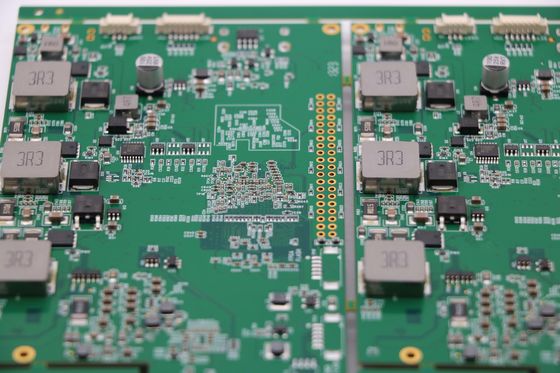

تصاویر PCBA
