جزئیات محصولات

خونه محصولات

30L FR4 SMT PCB Assembly 7.0mm ضخامت سرب استاندارد HASL 94v0 استاندارد

30L FR4 SMT PCB Assembly 7.0mm ضخامت سرب استاندارد HASL 94v0 استاندارد

نام تجاری:	KAZ
شماره مدل:	KAZA-100
مقدار تولیدی:	1 واحد
شرایط پرداخت:	T / T ، Western Union، MoneyGram، L / C، D / A
توانایی عرضه:	2000 متر مربع / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

UL&ROHS

تعداد لایه ها:

2 `30 لایه

اندازه صفحه حداکثر:

600 میلی متر x 1200 میلی متر

مواد پایه برای PCB:

FR4 ، CEM-1 ، TACONIC ، آلومینیوم ، مواد بالای Tg ، راجرهای با فرکانس بالا ، TEFLON ، ARLON ، مواد ب

Rang of Finish Baords ضخامت:

0.21-7.0 میلی متر

حداقل عرض خط:

3 میل (0.075 میلی متر)

حداقل فضای خط:

3 میل (0.075 میلی متر)

حداقل قطر سوراخ:

0.10 میلی متر

تست الکترونیکی:

100% E-Testing (High Voltage Testing); 100 100 تست الکترونیکی (آزمایش ولتاژ بالا) ؛

جزئیات بسته بندی:

بسته بندی وکیوم

قابلیت ارائه:

2000 متر مربع / ماه

برجسته کردن:

30L FR4 SMT PCB Assembly

SMT PCB Assembly 7.0mm ضخامت

سرب HASL PCB نمونه اولیه

توضیحات محصول

تولید کننده سریع PCB ، ارائه PCB یک مرحله ای ، مونتاژ PCB ، استنسیل SMT ، مونتاژ PCT SMT ارزان و خوب

1. ویژگی ها

1 سرویس نصب یک مرحله ای ، تولید PCBساخت شنژن چین

2. تولید شده توسط Gerber File و BOM List از Customer

3. مواد FR4 ، استاندارد 94V0 را ملاقات کنید

4. SMT ، پشتیبانی از فناوری DIP

5. بدون سرب HASL ، حفاظت از محیط زیست

6. UL ، CE ، ROHS سازگار است

7. حمل و نقل توسط DHL ، UPS ، TNT ، EMS یا نیاز مشتری

2. PCB قابلیت فنی

SMT	دقت موقعیت: 20 um
	اندازه قطعات: 0.4 × 0.2 میلی متر (01005) —130 × 79 میلی متر ، Flip-CHIP ، QFP ، BGA ، POP
	حداکثرارتفاع قطعه :: 25 میلی متر
	حداکثراندازه PCB: 680 × 500 میلی متر
	حداقلاندازه PCB: محدود نیست
	ضخامت PCB: 0.3 تا 6 میلی متر
	وزن PCB: 3 کیلوگرم
لحیم کننده موج	حداکثرعرض PCB: 450 میلی متر
	حداقلعرض PCB: محدود نیست
	ارتفاع قطعه: بالا 120 میلی متر/ربات 15 میلی متر
عرق-لحیم کننده	نوع فلز: قسمتی ، کلی ، منبت ، حاشیه ای
	جنس فلز: مس ، آلومینیوم
	پایان سطح: آبکاری طلا ، آبکاری برش ، آبکاری Sn
	میزان مثانه هوا: کمتر از 20
مطابقت با فشار	محدوده مطبوعات: 0-50KN
مطابقت با فشار	حداکثراندازه PCB: 800X600 میلی متر
آزمایش کردن	فناوری اطلاعات و ارتباطات ، پرواز پروب ، سوختگی ، آزمایش عملکرد ، دوچرخه سواری دما

3فرایند تولید PCB

1.1 مرحله 1 - طراحی.
1.2 مرحله 2 - چاپ طرح.
1.3 مرحله 3 - ایجاد بستر.
1.4 مرحله 4 - چاپ لایه های داخلی.
1.5 مرحله 5 - نور ماوراء بنفش.
1.6 مرحله 6 - حذف مس ناخواسته.
1.7 مرحله 7 - بازرسی.
1.8 مرحله 8 - لمینیت لایه ها.

4. فرآیند ساخت PCB

تصویربرداری از طرح مورد نظر روی ورقه های روکش دار مسی
حکاکی یا حذف مس اضافی از لایه های داخلی برای آشکار شدن آثار و پدها
ایجاد انباشته لایه PCB با لمینت (گرم کردن و فشار دادن) مواد تخته در دمای بالا
حفر سوراخ برای نصب سوراخ ، از طریق پین سوراخ و ویاس
حکاکی یا حذف مس اضافی از لایه (های) سطحی برای آشکار شدن آثار و پدها
آبکاری سوراخ های سنجاق و از طریق سوراخ ها
افزودن پوشش محافظ به سطح یا لحیم کاری
مرجع و قطبیت نشانگرهای چاپ روی صفحه ابریشم ، نشان ها یا سایر علائم روی سطح
در صورت تمایل ، ممکن است به سطوح مس سطح اضافه شود

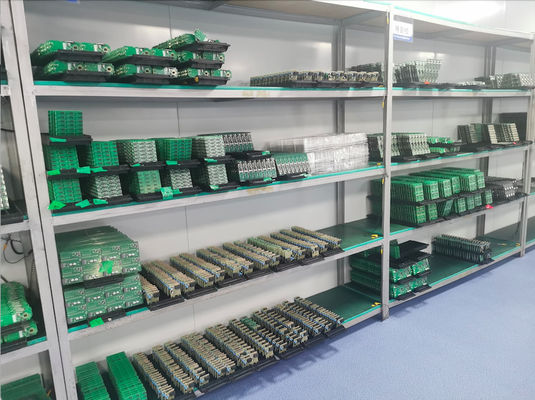

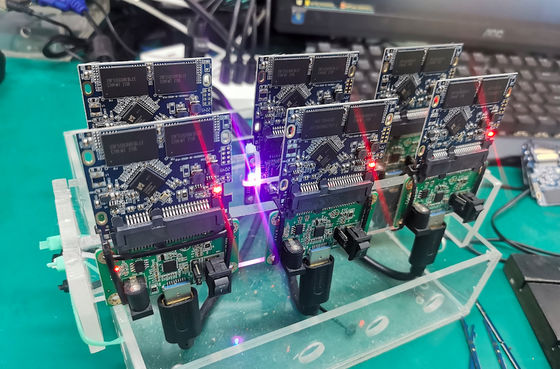

5. تصاویر PCB

30L FR4 SMT PCB Assembly 7.0mm ضخامت سرب استاندارد HASL 94v0 استاندارد 0
