سطح ENIG 2u "با حداقل 3/3 میلی متر عرض / فضای 4 لایه مدار چاپی الکترونیکی

ENIG 2u" سطح با حداقل 3/3 میلی عرض خط / فضا 4 لایه صفحه مدار چاپی الکترونیکی

مشخصات دقیق برای این صفحه 1.0mm ضخامت 1 اونس سبز سومداسک خانه هوشمند صفحه مدار چاپی PCB:

کاری که KAZ می تواند برای شما و شرکت شما انجام دهد

• تولید PCB
• منابع اجزای
• مونتاژ PCB: خدمات SMT/DIP

به منظور به دست آوردن یک نقل قول کامل از PCB / PCBA، pls اطلاعات زیر را ارائه دهید:

• Gerber، با مشخصات دقیق PCB
• لیست BOM با اکسل fomart
• عکس از PCBA (اگر شما قبلا این پروژه را انجام داده اید، اگر نه، فقط این را نادیده بگیرید)

اطلاعات شرکت:

KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!

ظرفیت تولید کننده:

    صفحه های مدار چاپی (PCB)اجزای اساسی تجهیزات الکترونیکی هستند و پایه فیزیکی هستند که اجزای مختلف الکترونیکی را به هم متصل و پشتیبانی می کنند.نقش حیاتی در عملکرد و قابلیت اطمینان سیستم های الکترونیکی دارد.

جنبه های کلیدی صفحه های مدار چاپی الکترونیکی شامل:

لایه ها و ترکیب:

PCB ها به طور معمول از چندین لایه تشکیل شده اند که رایج ترین آنها طراحی 2 یا 4 لایه است.

این لایه ها از مس ساخته شده اند که به عنوان مسیرهای رسانا و یک بستر غیر رسانا مانند فیبرگلاس (FR-4) یا سایر مواد خاص استفاده می شود.

لایه های دیگر ممکن است شامل سطوح قدرت و زمین برای توزیع قدرت و کاهش سر و صدا باشد.

رابط ها و ردیابی ها:

لایه مس برای ایجاد ردپای رسانا که به عنوان مسیرهای سیگنال های الکتریکی و قدرت عمل می کنند، حک شده است.

ویاس ها سوراخ هایی هستند که بین لایه های مختلف را به هم متصل می کنند و امکان اتصال چند لایه ای را فراهم می کنند.

عرض ردیاب، فاصله و الگوهای مسیریابی برای بهینه سازی یکپارچگی سیگنال، مقاومت و عملکرد کلی الکتریکی طراحی شده اند.

قطعات الکترونیکی:

اجزای الکترونیکی، مانند مدارهای یکپارچه، مقاومت ها، خازن ها و کانکتورها، به PCB نصب و جوش داده می شوند.

قرار دادن و مسیریابی این اجزای برای اطمینان از عملکرد بهینه، خنک سازی و عملکرد کلی سیستم بسیار مهم است.

تکنولوژی تولید PCB:

فرآیندهای تولید PCB به طور معمول شامل مراحل مانند لایه بندی، حفاری، پوشش مس، حکاکی و استفاده از ماسک جوش است.

فن آوری های پیشرفته مانند حفاری لیزر، پوشش پیشرفته و لایه بندی چند لایه ای در طرح های تخصصی PCB استفاده می شود.

مونتاژ PCB و جوشاندن:

اجزای الکترونیکی به صورت دستی یا به صورت خودکار با استفاده از تکنیک هایی مانند جوشیدن سوراخ یا جوشیدن سطح نصب می شوند.

جوشاندن مجدد و جوشاندن موج فرآیندهای خودکار متداول برای اتصال اجزای هستند.

آزمایش و کنترل کیفیت:

PCB از فرآیندهای مختلف آزمایش و بازرسی مانند بازرسی بصری، آزمایش الکتریکی و آزمایش عملکردی برای اطمینان از قابلیت اطمینان و عملکرد آن استفاده می کند.

اقدامات کنترل کیفیت، مانند بازرسی در فرآیند و شیوه های طراحی برای تولید (DFM) ، به حفظ استانداردهای بالا در تولید PCB کمک می کند.

PCB های الکترونیکی در کاربردهای متنوعی از جمله الکترونیک مصرفی، تجهیزات صنعتی، سیستم های خودرو، دستگاه های پزشکی، تجهیزات هوافضا و مخابرات استفاده می شوند.و بیشترپیشرفت های مداوم در فناوری PCB، مانند توسعه PCB های با تراکم بالا (HDI) و PCB های انعطاف پذیر، امکان ایجاد PCB های کوچکتر، قدرتمندتر،و دستگاه های الکترونیکی با مصرف انرژی بیشتر.

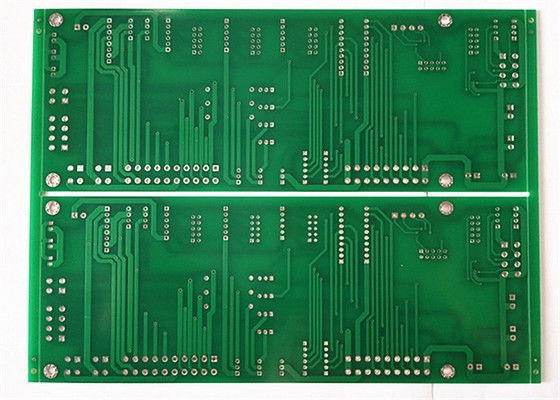

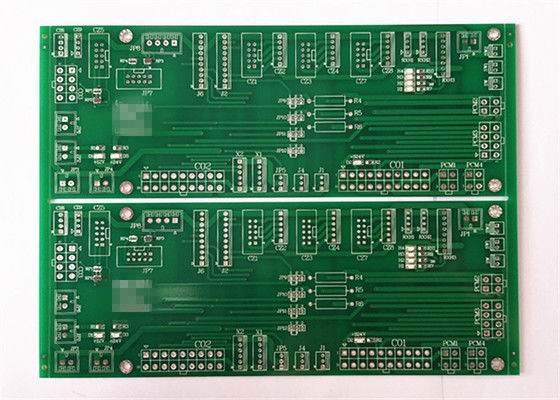

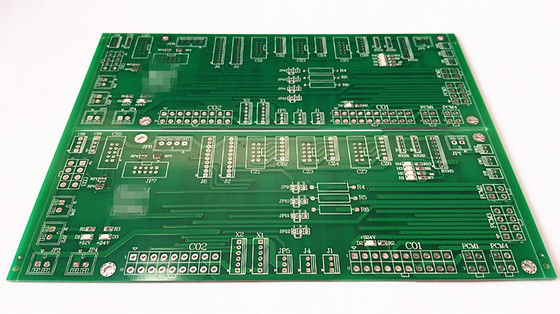

عکس های بیشتر برای این 4 لایه ENIG 2u سطح FR4 PCB با حداقل عرض خط 3/3 میلی لیتر / فضا
