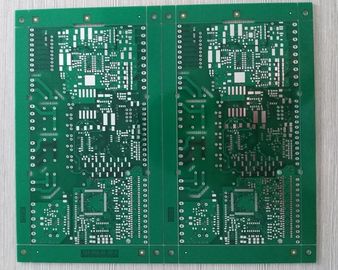

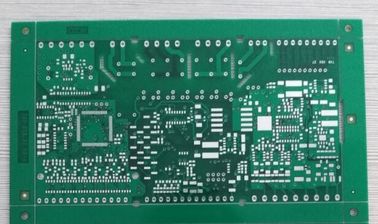

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق

نام تجاری:	KAZ
شماره مدل:	PCB-S-369659
مقدار تولیدی:	1
قیمت:	200
توانایی عرضه:	20000 مترمربع در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چين

گواهی:

ISO9001, UL, RoHS

لایه های:

مواد:

FR-4

ضخامت تخته:

1.6 میلی متر

مس:

0.5 اونس

سطح:

HASL LF

اندازه:

204 * 176mm / 2UP

جزئیات بسته بندی:

خلاء

قابلیت ارائه:

20000 مترمربع در ماه

برجسته کردن:

مدار چاپی سفارشی

PCB فشرده سفت و سخت

توضیحات محصول

این 4 لایه FR4 PCB Circuit Board Green Soldmask با کور از طریق است

4 لایه
FR-4
هاسل
ضخامت تخته 1.6 میلی متر
0.5 اونس
ماسک سبز
ابریشم سفید
کلاس 2 IPC

اندازه PCB: 204 * 176mm / 2UP ، استاندارد کیفیت IPC کلاس 2.

پردازش سفارش:

استعلام با ژربر
نقل قول به عنوان پرونده Gerber
مشتریان با قیمت موافقت کردند
مشتریان PO ارسال می کنند
PI برای اطلاعات پرداخت ارائه شده است
پرداخت ترتیب داده شده است
فرآیند مهندسی ، سوال مهندسی EQ (در صورت وجود EQ) قبل از تولید تأیید شده است
تولید ترتیب داده شده است
حمل و نقل تنظیم شده است
ردیابی وضعیت حمل و نقل
بازخورد مشتری
تکرار سفارش

عکس های بیشتر برای4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 0

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 1

درباره ما

ظرفیت تولید - PCB صلب

مورد	ظرفیت تولید
نوع محصولات	تک رو ، دو رو و چند لایه
حداکثر اندازه صفحه	تک و دو طرفه: 600 * 1500 میلی متر
حداکثر اندازه صفحه	چند لایه: 600 * 1200 میلی متر
پایان سطح	HASL ، ENIG ، OSP ، نقره غوطه وری ، انگشت طلایی و غیره
لایه های	1 ~ 20
ضخامت Boad	0.4 ~ 4.0 میلی متر
مس پایه	18um (1 / 2oz) ، 35um (1oz) ، 70um (2oz) ، 105um (3oz) ، 150um (4oz) ، 300um (8oz)
مواد هیئت مدیره	FR-4 ، پایه آلومینیوم ، پلیمر ، پایه مس ، پایه سرامیک
حداقل سوراخ سوراخکاری	0.1 میلی متر
عرض و فضای حداقل خط	0.075 میلی متر
آبکاری طلا	ضخامت اندود نیکل 2.5 ~ 5um ، ضخامت طلا 0.05 ~ 0.1um
سمپاشی قلع	ضخامت قلع 2.5 ~ 5um
فضای فرز	سیم و لبه: 0.15 میلی متر ، سوراخ و لبه: 0.2 میلی متر ، تحمل کانتور: +/- 0.1 میلی متر
سوکت چمفر	زاویه: 30 درجه / 45 درجه / 60 درجه عمق: 1 ~ 3 میلی متر
V-Cut	زاویه: 30 درجه / 45 درجه / 60 درجه عمق: 1/3 ضخامت هیئت مدیره ، حداقل پیچ و مهره: 80 * 80 میلی متر
تست خاموش	حداکثر مساحت تست: 400 * 1200 میلی متر
	حداکثر نقطه تست: 12000 امتیاز
	حداکثر ولتاژ تست: 300 ولت
	حداکثر مقاومت در برابر عایق: 100mΩ
تحمل کنترل امپدانس	10 ±
لحیم کاری لحیم کاری	85 ℃ ~ 105 ℃ / 280 ~ 360

تجهیزات ساخت - PCB سخت

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 2

کاربردهای محصول

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 3

نمایش محصول - PCB صلب

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 4

نمایش محصول - FPC

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 5

نمایش محصول - مجامع PCB

4 لایه FR4 PCB Circuit Board Soldmask سبز با کور از طریق 6
