مجمع هیئت مدیره مدار الکترونیکی
Created with Pixso.

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد

نام تجاری: KAZ
شماره مدل: KAZA-B-007
مقدار تولیدی: واحد 1
شرایط پرداخت: T / T، Western Union، MoneyGram، L / C، D / A
توانایی عرضه: 2000 مترمربع / ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL&ROHS
تعداد لایه ها:
2` 30 لایه
حداکثر اندازه تخته:
600 میلی متر در 1200 میلی متر
مواد پایه برای PCB:
FR4، CEM-1، TACONIC، آلومینیوم، مواد Tg بالا، راجرز فرکانس بالا، تفلون، ARLON، مواد بدون هالوژن
Rang of Finish Baords Thickness:
0.21-7.0 میلی متر
حداقل عرض خط:
3mil (0.075mm)
حداقل فضای خط:
3mil (0.075mm)
حداقل قطر سوراخ:
0.10 میلی متر
پایان درمان:
HASL (بدون سرب)، ENIG (طلای غوطه‌وری)، نقره غوطه‌وری، آبکاری طلا (گلد فلش)، OSP و غیره.
ضخامت مس:
0.5-14 اونس (18-490 میلی متر)
تست الکترونیکی:
100% E-Testing (High Voltage Testing); 100٪ تست الکترونیکی (تست ولتاژ بالا)؛ Flying
جزئیات بسته بندی:
P / P
قابلیت ارائه:
2000 مترمربع / ماه
برجسته کردن:

,

,

pcb prototype assembly

توضیحات محصول

مونتاژ بوردهای مدار الکترونیکی با تولید قرارداد مونتاژ PCB







1ویژگی های PCBA سوئیچ





• مواد: FR4 Tg180، 6 لایه
• حداقل ردی / فضای: 0.1mm
• کور و دفن از طریق و از طریق در پد
ماده: FR4، Tg بالا
مطابقت با دستورالعمل RoHS
ضخامت صفحه: 0.4-5.0 mm +/-10%
تعداد لایه ها: 1-22 لایه
وزن مس: 0.5-5 اونس
حداقل پایان سوراخ: 8 میلی لیتر
دریل لیزر: 4 میلی متر
پهنای ردیابی: 4/4 میلی (تولید) ، 3/3 میلی (نمونه برداری)
ماسک جوش: سبز، آبی، سفید، سیاه، آبی و زرد
افسانه: سفيد، سياه و زرد
حداکثر ابعاد تخته: 18 * 2 اینچ
گزینه های نوع پایان: طلا، نقره، قلع، طلا سخت، HASL، LF HASL
استاندارد بازرسی: ipc-A-600H/IPC-6012B، کلاس 2/3
آزمون الکترونیک: 100%
گزارش: بازرسی نهایی، آزمون E، آزمون قابلیت جوش، بخش کوچک
گواهینامه: UL، SGS، مطابقت با دستورالعمل RoHS، ISO 9001:2008، ISO/TS16949:2009









2. پي سي بي اي رو عوض کنتوانايي







SMT دقت موقعیت: 20 ام
اندازه قطعات:0.4×0.2mm ((01005) 130×79mm، Flip-CHIP، QFP، BGA، POP
حداکثر ارتفاع قطعات::25mm
حداکثر اندازه PCB: 680 × 500mm
حداقل اندازه PCB: محدودیتی ندارد
ضخامت PCB:0.3 تا 6 میلی متر
وزن PCB: 3kg
سرباز موج حداکثر عرض PCB: 450mm
حداقل عرض PCB: بدون محدودیت
ارتفاع قطعات: 120mm بالا / Bot 15mm
سرباز عرق نوع فلز: قطعات، کل، ورودی، کنار
مواد فلزی: مس ، آلومینیوم
سطح:پلاستی Au،پلاستی sliver،پلاستی Sn
نرخ مثانه هوا: کمتر از 20%
دستگاه فشار محدوده فشار: 0-50KN
حداکثر اندازه PCB:800X600mm
آزمایش فناوری اطلاعات،پروازی کاوشگر،برن-این،آزمایش عملکردی،چرخه ی دمایی









دسته بندی های کارت مدار الکترونیکیفرآیند تولید از مونتاژ و اتصال اجزای الکترونیکی در صفحه های مداری چاپی (PCB) برای ایجاد دستگاه های الکترونیکی کاربردی است.



گام های کلیدی درمجتمع صفحه مدار الکترونیکروش ها عبارتند از:

تولید PCB:
PCB ها با لایه بندی و حک کردن آثار مس بر روی یک بستر غیر رسانا مانند فیبرگلاس یا سایر مواد دی الکتریک تولید می شوند.
طرح های PCB ، از جمله ردپای مس ، قرار دادن قطعات و سایر ویژگی ها ، اغلب با استفاده از نرم افزار طراحی کمک کامپیوتر (CAD) ایجاد می شوند.


خرید قطعات:
اجزای الکترونیکی لازم، مانند مقاومت ها، خازن ها، مدارهای یکپارچه (IC ها) و کانکتورها، از تامین کنندگان خریداری می شوند.
قطعات را با دقت بر اساس ویژگی های الکتریکی، اندازه فیزیکی و سازگاری با طراحی PCB انتخاب کنید.


قرار دادن عنصر:
اجزای الکترونیکی با استفاده از تکنیک های دستی یا خودکار مانند ماشین های انتخاب و قرار دادن بر روی PCB قرار می گیرند.
قرار دادن قطعات توسط طراحی PCB هدایت می شود تا جهت گیری و تراز صحیح بر روی صفحه اطمینان حاصل شود.


جوشاندن:
قطعات به PCB متصل می شوند و از طریق یک فرآیند جوش برقی متصل می شوند.
این کار را می توان با استفاده از روش های مختلفی انجام داد، مانند جوش موج، جوش مجدد یا جوش انتخابی.
جوش دهنده یک اتصال الکتریکی و مکانیکی بین خطوط قطعات و پد های مس PCB را تشکیل می دهد.


بازرسی و آزمایش:
PCB جمع شده از طریق بازرسی بصری و روش های مختلف آزمایش برای اطمینان از کیفیت و عملکرد مدار می گذرد.
این آزمایشات ممکن است شامل آزمایش الکتریکی، آزمایش عملکردی، آزمایش محیط زیست و آزمایش قابلیت اطمینان باشد.
هر گونه نقص یا مشکلی که در طول مرحله بازرسی و آزمایش کشف شود قبل از مونتاژ نهایی برطرف می شود.


پاکسازی و پوشش مطابق:
پس از فرآیند جوشاندن، PCB را می توان تمیز کرد تا هرگونه جریان باقی مانده یا آلاینده ها را از بین ببرد.
بسته به کاربرد، ممکن است یک پوشش مطابق به PCB برای محافظت از محیط زیست و بهبود قابلیت اطمینان اعمال شود.


مونتاژ نهایی و بسته بندی:
PCB های آزمایش شده و بازرسی شده می توانند در سیستم ها یا محفظه های بزرگتر مانند شاسی، محفظه ها یا سایر اجزای مکانیکی ادغام شوند.
سپس محصولات جمع آوری شده بسته بندی شده و برای حمل و نقل یا توزیع بیشتر آماده می شوند.


دسته بندی های کارت مدار الکترونیکییک فرآیند حیاتی در تولید دستگاه های الکترونیکی است که عملکرد قابل اعتماد و کارآمد محصول نهایی را تضمین می کند.اقدامات دقیق تولید و کنترل کیفیت برای ارائه سیستم های الکترونیکی با کیفیت بالا.







2. عکس هاي PCBA رو عوض کن

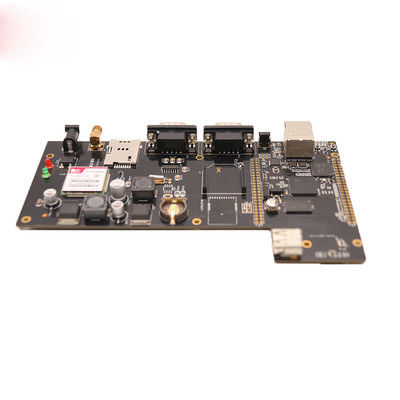

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد 0

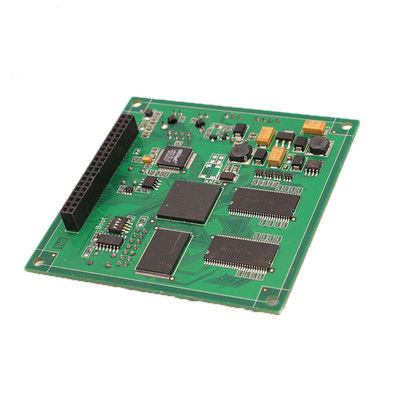

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد 1

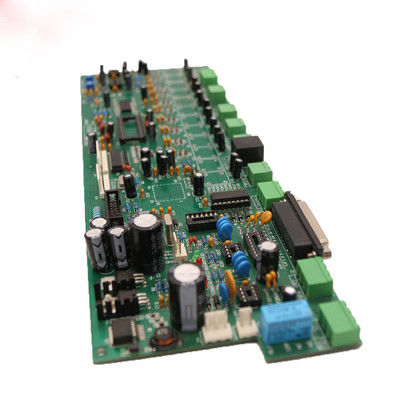

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد 2

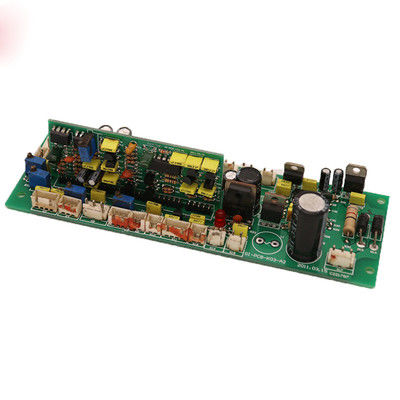

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد 3

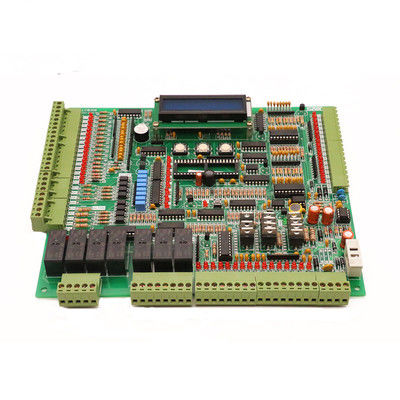

مونتاژ صفحه مدار الکترونیکی با مونتاژ سوئیچ ساخت قرارداد تولید قرارداد 4
