ویژگی ها

• ماده: FR4 Tg180، 6 لایه
• حداقل ردی / فضای: 0.1mm
• کور و دفن شده از طریق و از طریق در پد
• ماده: FR4، Tg بالا
• مطابقت با دستورالعمل RoHS
• ضخامت صفحه: 0.4-5.0 mm +/-10%
• تعداد لایه ها: 1-22 لایه
• وزن مس: 0.5-5 اونس
• حداقل پایان سوراخ: 8 میلی لیتر
• دریل لیزر: 4 میلی متر
• پهنای ردیابی: 4/4 میلی (تولید) ، 3/3 میلی (نمونه برداری)
• ماسک جوش: سبز، آبی، سفید، سیاه، آبی و زرد
• افسانه: سفيد، سياه و زرد
• حداکثر ابعاد تخته: 18 * 2 اینچ
• گزینه های نوع پایان: طلا، نقره، قلع، طلا سخت، HASL، LF HASL
• استاندارد بازرسی: ipc-A-600H/IPC-6012B، کلاس 2/3
• آزمون الکترونیک: 100%
• گزارش: بازرسی نهایی، آزمون E، آزمون قابلیت جوش، بخش کوچک
• گواهینامه: UL، SGS، مطابقت با دستورالعمل RoHS، ISO 9001:2008، ISO/TS16949:2009

PCBAتوانایی های فنی

در زیر گام های کلیدی PCB های مس سنگینخدمات مجلسی:

مواد و اجزای:

PCB با محتوای مس بالا (2 اونس، 4 اونس یا 6 اونس ضخامت مس)
اجزای الکترونیکی سنگین (به عنوان مثال ترانزیستورهای قدرت، مقاومت های قدرت بالا، بخاری های گرما)
پمپ دمای بالا (به عنوان مثال پمپ بدون سرب با نقطه ذوب بالا)
خمیر جوش با کیفیت بالا

فرآیند مونتاژ PCB:

آماده سازی PCB:
سطح PCB را به طور کامل تمیز کنید تا هر گونه آلودگی را از بین ببرید.
ماسک سولدر و پرده ابریشم را مطابق با الزامات قرار دادن قطعات استفاده کنید.
حفاری و حفاری سوراخ ها برای خطوط قطعات و نصب

قرار دادن قطعات:
به دقت اجزای را روی PCB قرار دهید تا جهت گیری و تراز مناسب را تضمین کنید.
قطعات امن به پد های PCB با استفاده از خمیر جوش با دمای بالا منجر می شوند.

جوشاندن مجدد:
PCB جمع شده را در کوره بازپرداخت قرار دهید یا از ایستگاه بازکاری هوای گرم استفاده کنید.
PCB را به دمای مناسب (معمولا 230°C تا 260°C) گرم کنید تا خمیر جوش ذوب شود.
اطمینان از خیس شدن مناسب جوش و تشکیل مفصل برای تمام اتصالات قطعات.

بازرسی و آزمایش:
به صورت بصری PCB را برای هر پل جوش، مفاصل سرد، یا اجزای گمشده بررسی کنید.
انجام آزمایشات الکتریکی برای تأیید عملکرد مدار، مانند پیوستگی، مقاومت و اندازه گیری ولتاژ.
انجام هر گونه آزمایش عملکردی لازم برای اطمینان از اینکه مدار با مشخصات طراحی مطابقت دارد.

مدیریت حرارتی:
شناسایی اجزای قدرتمند که نیاز به خنک سازی اضافی دارند.
برای از بین بردن گرما به طور موثر، بخاری ها یا سایر راه حل های مدیریت حرارتی را بر حسب نیاز نصب کنید.
اطمینان از رابط مناسب حرارتی بین اجزای و بخارگر.

پوشش مطابق (اختیاری):
برای محافظت از PCB و اجزای آن از عوامل محیطی مانند رطوبت، گرد و غبار و خوردگی، پوشش های سازگار مانند آکریلیک یا پلی اورتان استفاده کنید.

مونتاژ نهایی و بسته بندی:
در صورت لزوم PCB را در یک محفظه یا محفظه مناسب قرار دهید.
برای حمل و نقل و تحویل امن PCB جمع شده را بسته بندی کنید.

ملاحظات کلیدی برای مونتاژ PCB مس سنگین:
اطمینان حاصل کنید که مواد PCB و ضخامت مس مناسب نیازهای قدرت برنامه هستند.
اجزای دارای قدرت مناسب و قابلیت تبعید گرما را انتخاب کنید.
برای مقاومت در برابر دماهای بالا استفاده کنید.
راه حل های مدیریت حرارتی مناسب را برای جلوگیری از گرم شدن بیش از حد قطعات اجرا کنید.

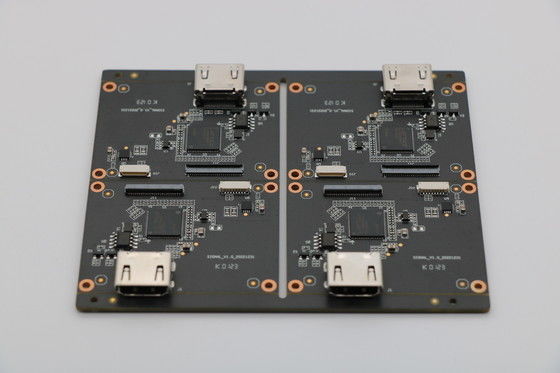

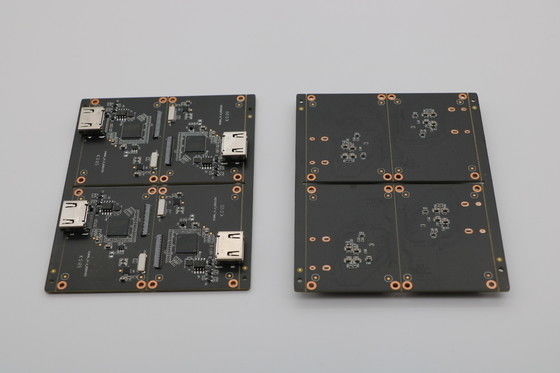

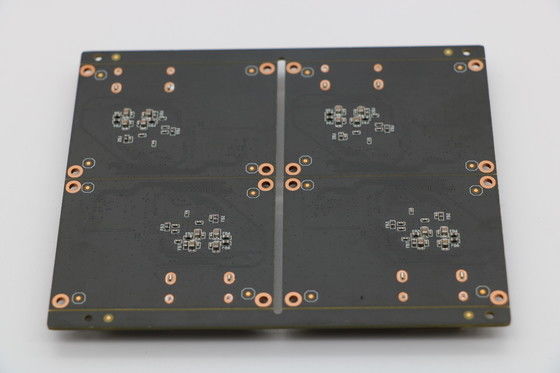

تصاویر PCBA
