| نام تجاری: | KAZ Circuit |
| شماره مدل: | PCB-B-041931 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD/pc |
| شرایط پرداخت: | T/T، وسترن یونیون، پی پال |
| توانایی عرضه: | 20،000 متر مربع / ماه |
10 لایه FR4 ENIG PCB صفحه مدار تولید با انگشت طلایی
مشخصات دقیق:
| لایه ها | 10 |
| مواد | FR-4 |
| ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1 اونس |
| درمان سطح | HASL |
| فروش ماسک و صفحه ابریشم | سبز و سفید |
| استاندارد کیفیت | کلاس 2 IPC، تست 100٪ E |
| گواهینامه ها | TS16949، ISO9001، UL، RoHS |
چه کاری می تونه برای شما بکنه:
برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:
اطلاعات شرکت:
KAZ Circuit یک تولید کننده حرفه ای PCB از چین از سال 2007 است ، همچنین خدمات مونتاژ PCB را برای مشتریان ما ارائه می دهد. اکنون حدود 300 کارمند دارند. با ISO9001 ، TS16949 ، UL ، RoHS گواهی شده است.ما مطمئنیم که محصولات با کیفیت با قیمت کارخانه در سریع ترین زمان تحویل را به شما ارائه می دهیم!
ظرفیت تولید کننده:
| ظرفیت | دو طرفه: 12000 متر مربع در ماه چند لایه: 8000 متر مربع / ماه |
| حداقل عرض خط/فاصله | 4/4 میلی (1 میلی = 0.0254 میلی متر) |
| ضخامت تخته | 0.3~4.0mm |
| لایه ها | ۱ تا ۲۰ لایه |
| مواد | FR-4، آلومینیوم، PI |
| ضخامت مس | 0.5 تا 4 اونس |
| مواد Tg | Tg140~Tg170 |
| حداکثر اندازه PCB | ۶۰۰*۱۲۰۰ میلی متر |
| اندازه سوراخ | 0.2mm (+/- 0.025) |
| درمان سطح | HASL، ENIG، OSP |
ظرفیت SMT
![]()
PCB چند لایه اییک صفحه مدار چاپی است که از بیش از دو لایه از ورق مس ساخته شده است. آن شامل یک ورق مس داخلی، یک بستر عایق و یک ورق مس خارجی است.و اتصال بین لایه ها با حفاری و پوشش مس حاصل می شوددر مقایسه با PCB های تک لایه یا دو لایه،PCB های چند لایه ایمی تواند تراکم سیم کشی بالاتر و طراحی مدار پیچیده را به دست آورد.
مزایای PCB های چند لایه ای:
تراکم سیم کشی بالاتر و قابلیت های طراحی مدار پیچیده
سازگاری الکترومغناطیسی بهتر و یکپارچگی سیگنال
مسیرهای انتقال سیگنال کوتاه تر، عملکرد بهتر مدار
قابلیت اطمینان و قدرت مکانیکی بالاتر
توزیع قدرت و زمین انعطاف پذیرتر
ترکیب PCB های چند لایه ای:
ورق مس داخلی: لایه رسانا و سیم کشی را فراهم می کند
بستر عایق (FR-4, دی الکتریک با ضایعات کم و فرکانس بالا و غیره): جدا کننده و پشتیبانی هر لایه ورق مس
ورق مس بیرونی: سیم کشی سطح و رابط را فراهم می کند
فلز سازی سوراخ شده: اتصال الکتریکی بین لایه ها را تحقق می بخشد
درمان سطح: HASL، ENIG، OSP و سایر فرآیندهای درمان سطح
طراحی و ساخت PCB های چند لایه ای:
طراحی مدار: یکپارچگی سیگنال، یکپارچگی قدرت / زمین طراحی صفحه های چند لایه ای
طرح بندی و سیم کشی: تخصیص مناسب لایه و بهینه سازی مسیر
طراحی فرآیند: اندازه دیافراگم، فاصله لایه، ضخامت ورق مس و غیره
فرآیند تولید: لایه بندی، حفاری، پوشش مس، حک کردن، درمان سطح و غیره

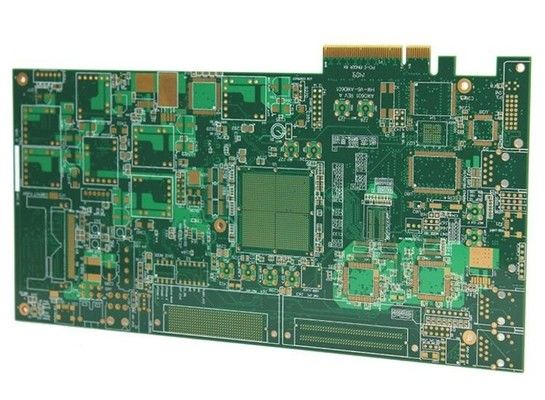

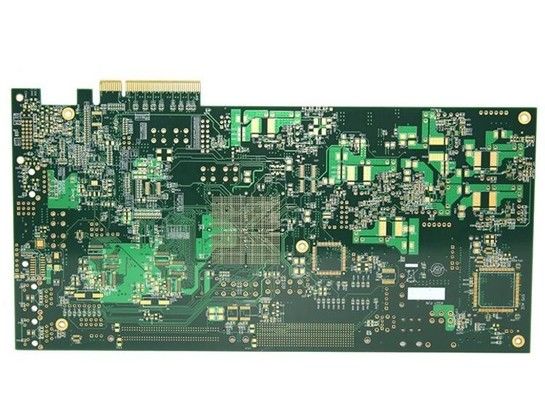

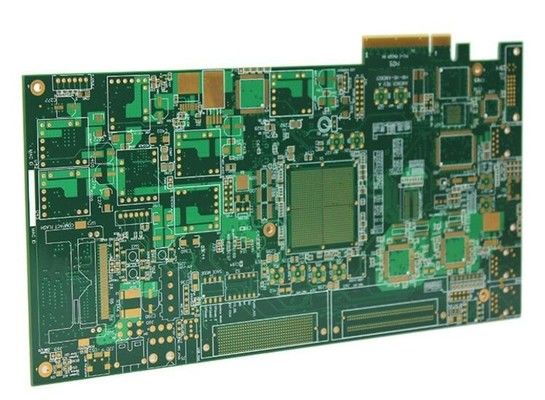

عکس هاي بيشتري از اين 10 لایه FR-4 ENIG صفحه مدار PCB Tg بالا تولید با انگشت طلایی
![]()
![]()
![]()
