4 لایه FR4 PCB مجمع صفحه مدار الکترونیک و چند لایه PCBA مجمع SMT PCB مجمع

Pتجمع PCB حرفه ای، PCBA OEM/ODM، تولید PCBA، تامین اجزای مختلف و اجزای جمع آوری


ویژگی ها

1. خدمات یک توقف OEM، ساخته شده در شنژن چین
2. تولید شده توسط Gerber File و لیست BOM از مشتری
3. اجزای محصول
4. مونتاژ قطعات
5. ساخت و آزمایش جعبه
6. مواد FR4، مطابق با استاندارد 94V0
7. پشتیبانی تکنولوژی SMT، DIP
8. HASL بدون سرب، حفاظت از محیط زیست
9. تطابق با UL، CE، ROHS
10. حمل و نقل توسط DHL، UPS، TNT، EMS یا نیاز مشتری



PCB&PCBAتوانایی های فنی



ظرفیت تولید کننده:



مونتاژ PCB SMTبه فرآیند تولید یک صفحه مدار چاپی (PCB) با استفاده از تکنولوژی نصب سطحی اشاره دارد.که در آن اجزای الکترونیکی مستقیماً به سطح PCB قرار داده و جوش داده می شوند نه از طریق سوراخ ها وارد می شوند..

جنبه های کلیدی مونتاژ PCB SMT عبارتند از:


قرار دادن قطعات:
اجزای SMT مانند مقاومت ها، خازن ها، مدارهای یکپارچه (IC ها) و سایر دستگاه های نصب سطحی به طور مستقیم بر روی سطح PCB با استفاده از ماشین های خودکار انتخاب و قرار دادن قرار می گیرند.
قرار دادن قطعات دقیق برای اطمینان از تراز دقیق و اتصالات الکتریکی قابل اعتماد بسیار مهم است.

رسوب پسته ی جوش:
خمیر جوش یک مخلوط از ذرات آلیاژ جوش و جریان است که به طور انتخابی بر روی پد های مس PCB با استفاده از چاپ استنسیل یا سایر فرآیندهای خودکار قرار می گیرد.
خمیر جوش به عنوان یک ماده چسب و رسانا عمل می کند که اتصال الکتریکی بین اجزای و PCB را تشکیل می دهد.

جوشاندن مجدد:
بعد از اینکه اجزای موجود قرار گرفتند، the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
پروفایل های جریان مجدد از جمله دمای، زمان و جو به دقت بهینه شده اند تا اطمینان حاصل شود که مفاصل جوش قابل اعتماد هستند.

به طور خودکار تشخیص می دهد:
پس از فرآیند جریان مجدد، تجمعات PCB به طور خودکار با استفاده از تکنیک های مختلف، مانند بازرسی نوری، بازرسی اشعه ایکس یا بازرسی نوری خودکار (AOI) بازرسی می شوند.
این بازرسی ها به شناسایی و تصحیح هرگونه مشکل مانند نقص های جوش، عدم تراز قطعات یا قطعات گمشده کمک می کنند.

آزمایش و کنترل کیفیت:
آزمایش جامع، از جمله آزمایش عملکردی، الکتریکی و محیطی، انجام می شود تا اطمینان حاصل شود که مجمع PCB مشخصات و استانداردهای عملکردی مورد نیاز را برآورده می کند.
اجرای اقدامات کنترل کیفیت، مانند کنترل فرآیند آماری و تجزیه و تحلیل خرابی، برای حفظ استانداردهای تولید بالا و قابلیت اطمینان محصول.

مزایای مونتاژ PCB SMT:
چگالی بالاتر قطعات: قطعات SMT کوچکتر هستند و می توانند به هم نزدیک تر شوند و در نتیجه یک طراحی PCB فشرده تر و کوچکتر ایجاد می شود.
قابلیت اطمینان بهبود یافته: مفاصل جوش SMT در برابر لرزش، شوک و چرخه حرارتی بیشتر از اتصالات سوراخ هستند.
تولید خودکار: فرآیند مونتاژ SMT می تواند به شدت خودکار باشد و باعث افزایش کارایی تولید و کاهش کار دستی شود.
بهره وری از هزینه ها: مونتاژ SMT می تواند به دلیل کاهش هزینه های مواد و نیروی کار، به ویژه برای تولید حجم بالا، مقرون به صرفه تر باشد.

برنامه های کاربردی مونتاژ PCB SMT:
الکترونیک مصرفی: تلفن های هوشمند، تبلت ها، لپ تاپ ها و سایر دستگاه های قابل حمل
الکترونیک صنعتی: سیستم های کنترل، تجهیزات اتوماسیون و تجهیزات الکترونیک قدرت
الکترونیک خودرو: واحدهای کنترل موتور، سیستم های اطلاعات و تفریح و ایمنی
هوافضا و دفاع: هواپیمایی، سیستم های ماهواره ای و تجهیزات نظامی
دستگاه های پزشکی: تجهیزات تشخیصی، دستگاه های کاشت قابل و راه حل های مراقبت های بهداشتی قابل حمل

مونتاژ PCB SMTیک فناوری پایه ای است که برای تولید دستگاه های الکترونیکی فشرده، قابل اعتماد و مقرون به صرفه در صنایع مختلف استفاده می شود.

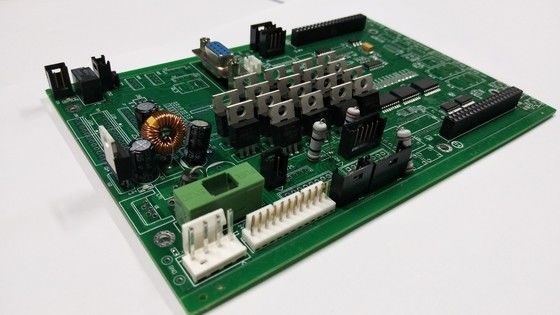

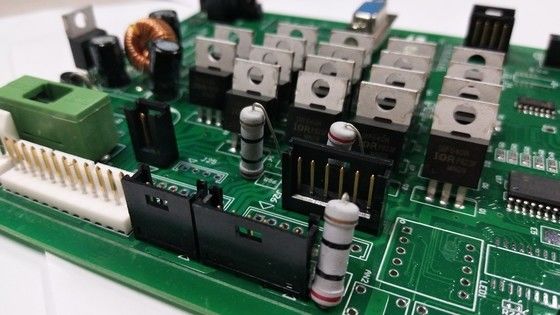

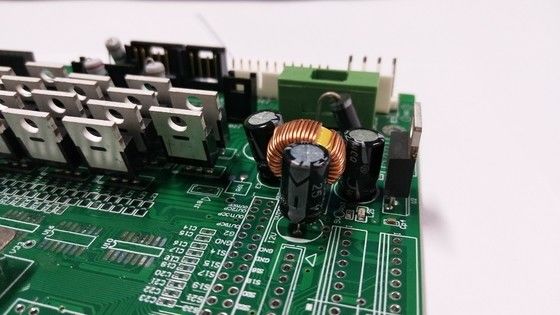

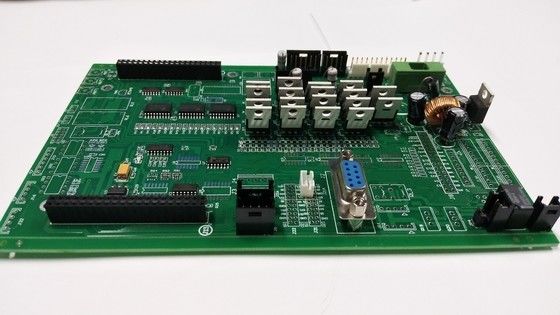

عکس های بیشتر
