تولید سریع نمونه اولیه و تولید انبوه برای خطوط مونتاژ PCB 6 SMT PCB

نمونه اولیه سریع و تولید انبوه برایاسمبلی SMT PCB6 خط مونتاژ PCB


مشخصات دقیق:

چه کاری می تونه برای شما بکنه:

• طراحی PCB و PCBA
• تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
• منابع اجزای
• مجموعه PCB/SMT/DIP

برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:

• فایل Gerber، با مشخصات دقیق PCB
• لیست BOM (بهتر با فومارت اکسل)
• عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)

ظرفیت تولید کننده:

ظرفیت SMT

مونتاژ PCB SMT (Surface Mount Technology) یک روش پر کردن و جوشاندن اجزای الکترونیکی بر روی یک صفحه مدار چاپی (PCB) است. در مونتاژ SMT،قطعات به طور مستقیم بر روی سطح PCB نصب می شوند نه از طریق سوراخ ها مانند مونتاژ سوراخ. SMT به دلیل مزایای آن از نظر اندازه قطعات، تراکم و اتوماسیون، در تولید الکترونیک مدرن به طور گسترده ای استفاده می شود. در اینجا مراحل کلیدی مربوط بهمونتاژ PCB SMT:

چاپ استنسیل: اولین مرحله استفاده از خمیر جوش بر روی PCB است. یک استنسیل که معمولاً از فولاد ضد زنگ ساخته شده است، بر روی PCB قرار می گیرد.و پسته ی پُر شده از طریق سوراخ های استنسل روی پد های پُر شده قرار می گیرد.خمیر جوش دار شامل ذرات کوچک جوش در جریان معلق است.

قرار دادن قطعات: پس از استفاده از خمیر جوش، یک ماشین اتوماتیک قرار دادن قطعات، که به عنوان یک ماشین انتخاب و مکان نیز شناخته می شود،برای قرار دادن دقیق و قرار دادن اجزای SMT بر روی خمیر جوش استفاده می شوددستگاه اجزای را از رول ها، سینی ها یا لوله ها می گیرد و آنها را به طور دقیق در مکان های تعیین شده در PCB قرار می دهد.

جوشاندن مجدد: پس از قرار دادن قطعات ، PCB با خمیر جوش و اجزای آن از طریق یک فرآیند جوشاندن مجدد جریان می رود. PCB در یک کوره جریان کنترل شده گرم می شود ،در حالی که خمیر جوش از یک تغییر فاز از خمیر به یک حالت ذوب می شود. آهنخواری ذوب شده پیوند های متالورژیک بین خطوط قطعات و پد های PCB را تشکیل می دهد و اتصال های الکتریکی و مکانیکی قابل اعتماد ایجاد می کند.

بازرسی و آزمایش: پس از فرآیند جوش مجدد، PCB جمع شده برای تضمین کیفیت بازرسی و آزمایش می شود.سیستم های بازرسی نوری خودکار (AOI) یا روش های بازرسی دیگر برای تشخیص نقص های جوش استفاده می شود، مانند جوش ناکافی یا بیش از حد، اجزای غلط یا پل های جوش. آزمایش عملکردی نیز ممکن است برای بررسی عملکرد PCB جمع آوری شده انجام شود.

پردازش اضافی: بسته به الزامات خاص مونتاژ PCB، مراحل اضافی مانند استفاده از پوشش سازگار، تمیز کردن،یا کار مجدد/تعمیر برای هر نقص مشخص شدهاین مراحل تضمین کیفیت نهایی و قابلیت اطمینان از مجمع SMT.

مونتاژ PCB SMTمزایای متعددی از جمله تراکم بیشتر قطعات، کاهش هزینه های تولید، بهبود یکپارچگی سیگنال و افزایش بهره وری تولید دارد.این امکان را برای مونتاژ دستگاه های الکترونیکی کوچکتر و سبک تر با عملکرد بهبود یافته فراهم می کند.

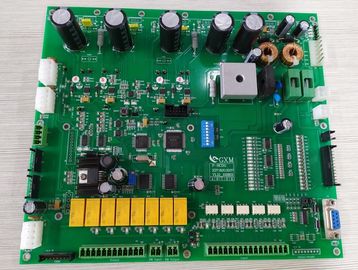

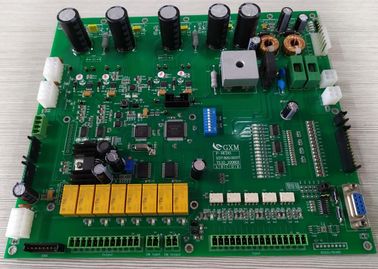

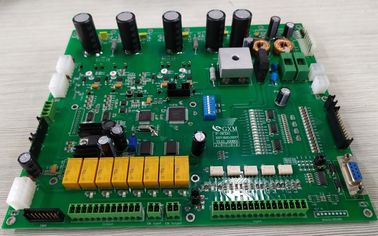

عکس از اين نمونه اولیه سریع و تولید انبوه برایاسمبلی SMT PCB6 خط مونتاژ PCB
