هیئت مدیره PCB چند لایه
Created with Pixso.

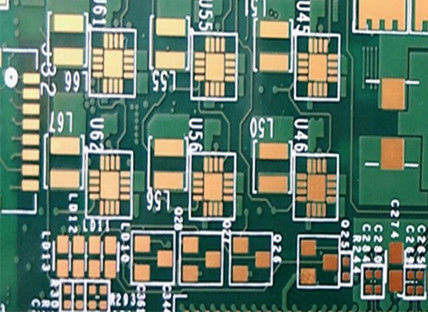

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا PCB صفحه PCB چند لایه

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا PCB صفحه PCB چند لایه

نام تجاری: KAZpcb
شماره مدل: MPCB-B-001
مقدار تولیدی: 1
قیمت: 0.1-3USD/pc
شرایط پرداخت: پی پال، T / T، اتحاد وسترن یونیون
توانایی عرضه: 10000-20000 متر مربع در هر ماه
اطلاعات دقیق
محل منبع:
CN
گواهی:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
مواد:
FR-4
ضخامت تخته:
1.6 میلی متر
سطح:
ENIG
ضخامت مس:
1 اونس
ابریشم:
سفید
ماسک جوشکاری:
سبز
جزئیات بسته بندی:
بسته بندی خلاء
قابلیت ارائه:
10000-20000 متر مربع در هر ماه
برجسته کردن:

PCB انعطاف پذیر

,

PCB مدار چاپی

توضیحات محصول

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا





مقدمه کوتاه

ShenZhen KAZ Circuit Co.,LTD، عمدتا بر روی PCB و PCBA برای بیش از 10 سال تمرکز دارد، در یک طرفه، دو طرفه،تولید صفحه مدار چاپی چند لایه و صفحه مدار زیربنای فلزی با تیم تولید با تجربه غنی و تحویل به موقع، و گواهینامه های ISO9001 ، SGS ، ROHS ، USA UL و TS16949 را پشت سر هم تأیید کرده است.

محصولات در شرکت ما بر اساس GERBER و BOM که شما ارائه داده اید سفارشی ساخته شده اند.



چه کاری می تونه برای شما بکنه:

  • تولید PCB (پروتوپیت، کوچک تا متوسط، تولید انبوه)
  • منابع اجزای
  • مجموعه PCB/SMT/DIP


برای گرفتن یک نقل قول کامل از PCB / PCBA، pls اطلاعات را به عنوان زیر ارائه دهید:

  • فایل Gerber، با مشخصات دقیق PCB
  • لیست BOM (بهتر با فومارت اکسل)
  • عکس از PCBA (اگر قبلا این PCBA را انجام داده اید)



مشخصات دقیق

مواد تابلو FR-4
درمان سطح طلا غوطه ور شدن/0.05-0.1um
ضخامت تخته 1.6 میلی متر
ضخامت مس 1 اونس
پرده ابریشم سفید/سیاه
ماسکهای جوش سبز/آبی/سیاه





ظرفیت تولید کننده:

ظرفیت دو طرفه: 12000 متر مربع در ماه
چند لایه: 8000 متر مربع / ماه
حداقل عرض خط/فاصله 4/4 میلی (1 میلی = 0.0254 میلی متر)
ضخامت تخته 0.3~4.0mm
لایه ها ۱ تا ۲۰ لایه
مواد FR-4، آلومینیوم، PI
ضخامت مس 0.5 تا 4 اونس
مواد Tg Tg140~Tg170
حداکثر اندازه PCB ۶۰۰*۱۲۰۰ میلی متر
اندازه سوراخ 0.2mm (+/- 0.025)
درمان سطح HASL، ENIG، OSP





PCB چند لایه ای
PCB چند لایه اییک صفحه مدار چاپی است که از بیش از دو لایه از ورق مس ساخته شده است. آن شامل یک ورق مس داخلی، یک بستر عایق و یک ورق مس خارجی است.و اتصال بین لایه ها با حفاری و پوشش مس حاصل می شوددر مقایسه با PCB های تک لایه یا دو لایه،PCB های چند لایه ایمی تواند تراکم سیم کشی بالاتر و طراحی مدار پیچیده را به دست آورد.



مزایای PCB های چند لایه ای:

تراکم سیم کشی بالاتر و قابلیت های طراحی مدار پیچیده
سازگاری الکترومغناطیسی بهتر و یکپارچگی سیگنال
مسیرهای انتقال سیگنال کوتاه تر، عملکرد بهتر مدار
قابلیت اطمینان و قدرت مکانیکی بالاتر
توزیع قدرت و زمین انعطاف پذیرتر


ترکیب PCB های چند لایه ای:

ورق مس داخلی: لایه رسانا و سیم کشی را فراهم می کند
بستر عایق (FR-4, دی الکتریک با ضایعات کم و فرکانس بالا و غیره): جدا کننده و پشتیبانی هر لایه ورق مس
ورق مس بیرونی: سیم کشی سطح و رابط را فراهم می کند
فلز سازی سوراخ شده: اتصال الکتریکی بین لایه ها را تحقق می بخشد
درمان سطح: HASL، ENIG، OSP و سایر فرآیندهای درمان سطح


طراحی و ساخت PCB های چند لایه ای:

طراحی مدار: یکپارچگی سیگنال، طراحی یکپارچگی قدرت / زمینتخته های چند لایه ای
طرح بندی و سیم کشی: تخصیص مناسب لایه و بهینه سازی مسیر
طراحی فرآیند: اندازه دیافراگم، فاصله لایه، ضخامت ورق مس و غیره
فرآیند تولید: لایه بندی، حفاری، پوشش مس، حک کردن، درمان سطح و غیره





عکس های بیشتر

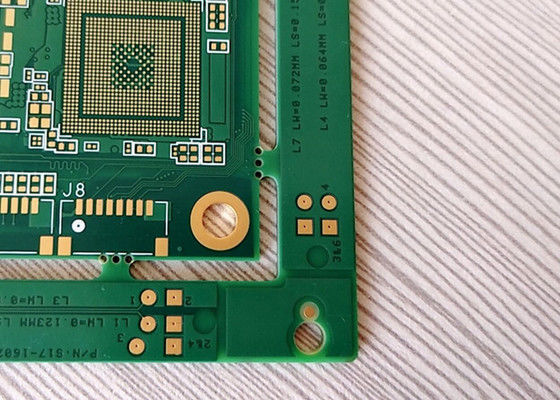

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا PCB صفحه PCB چند لایه 0

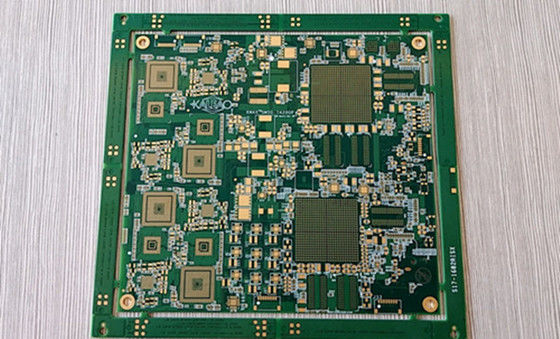

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا PCB صفحه PCB چند لایه 1

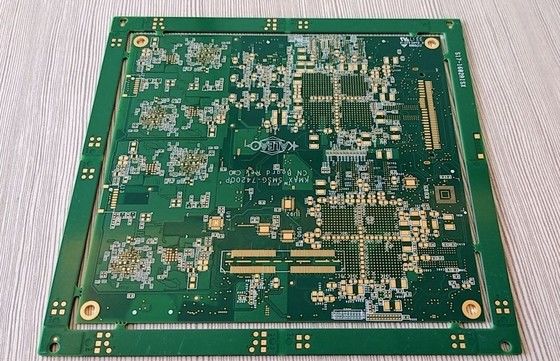

چند لایه FR4 سبز Soldermask غوطه ور شدن طلا صفحه مدار چاپی با دقت بالا PCB صفحه PCB چند لایه 2
